在自动化生产线、木工推台锯、激光切割设备、点胶机械手这类需要长行程直线往复运动的设备里,导向部件的选型直接决定了整机的运行精度与维护周期,CD20规格的开式直线轴承滑块,就是针对这类场景里轴系支撑需求开发的标准化导向组件。和闭口式直线轴承不同,开式结构的核心设计初衷,是适配两端已经固定安装的光轴场景——很多长行程设备在装配时,光轴会先通过两端支撑座锁紧在机架上,后续如果需要更换滑块或者调整滑块位置,闭口轴承必须从光轴端部穿入,需要拆解端部的支撑结构甚至周边的传动部件,维护成本极高,而开式滑块侧面预留的开口,可以直接从光轴的径向卡入安装位,不需要拆解轴端结构,大幅降低了现场装配和后期维护的工作量。

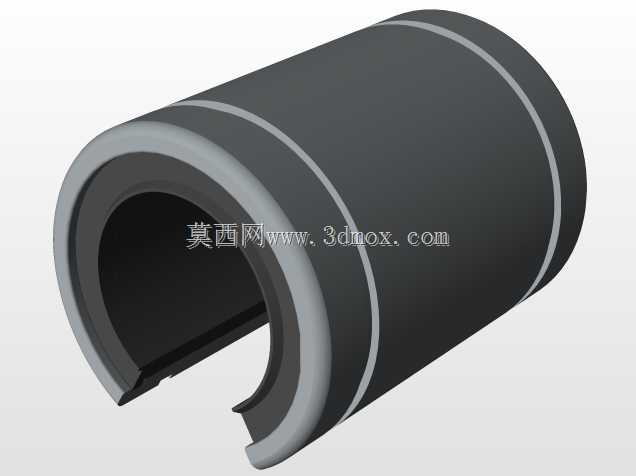

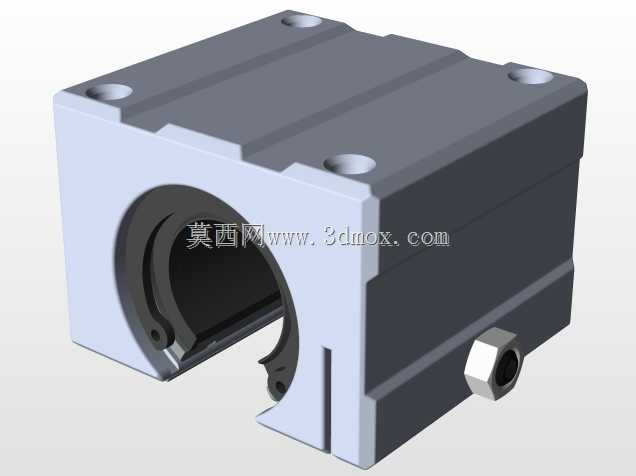

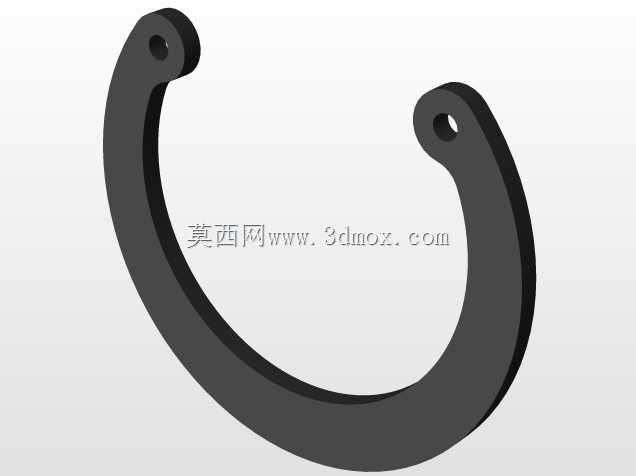

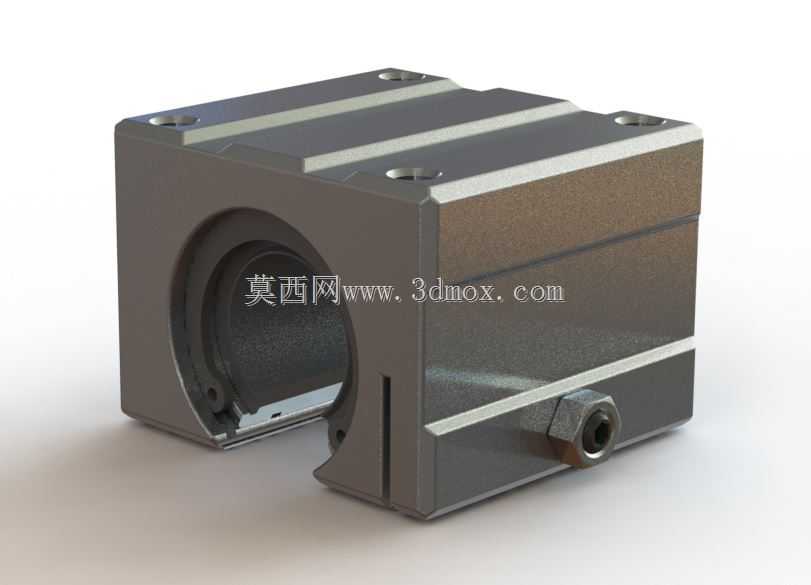

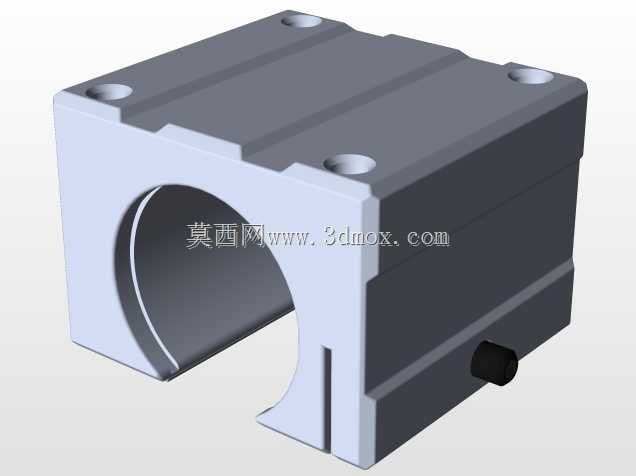

从功能特性上看,这款滑块采用箱式一体化外壳设计,外壳主体为方形结构,顶面和侧面都预留了标准安装孔位,安装时可以根据设备的布局需求,选择从顶面锁紧负载安装板,或者从侧面固定移动工作台,适配不同的安装空间约束。滑块内部的轴承衬套采用开口式保持架结构,配合内置的滚珠循环通道,运行时滚珠沿着光轴表面滚动,同时在保持架内完成循环回流,摩擦阻力远高于滑动式导套,在高速往复运动场景下的温升更小,长时间运行的精度保持性更好。滑块侧面预留的锁紧螺丝孔,是用来调整轴承与光轴的预紧间隙的:当设备运行一段时间后,衬套和滚珠出现正常磨损导致间隙变大时,不需要更换整个滑块,只需要拧紧侧面的锁紧螺丝,微调开口的收缩量,就可以消除配合间隙,恢复导向精度,这一设计对于需要长期保持运行精度的加工类设备来说,能有效延长易损件的更换周期,降低设备运维成本。

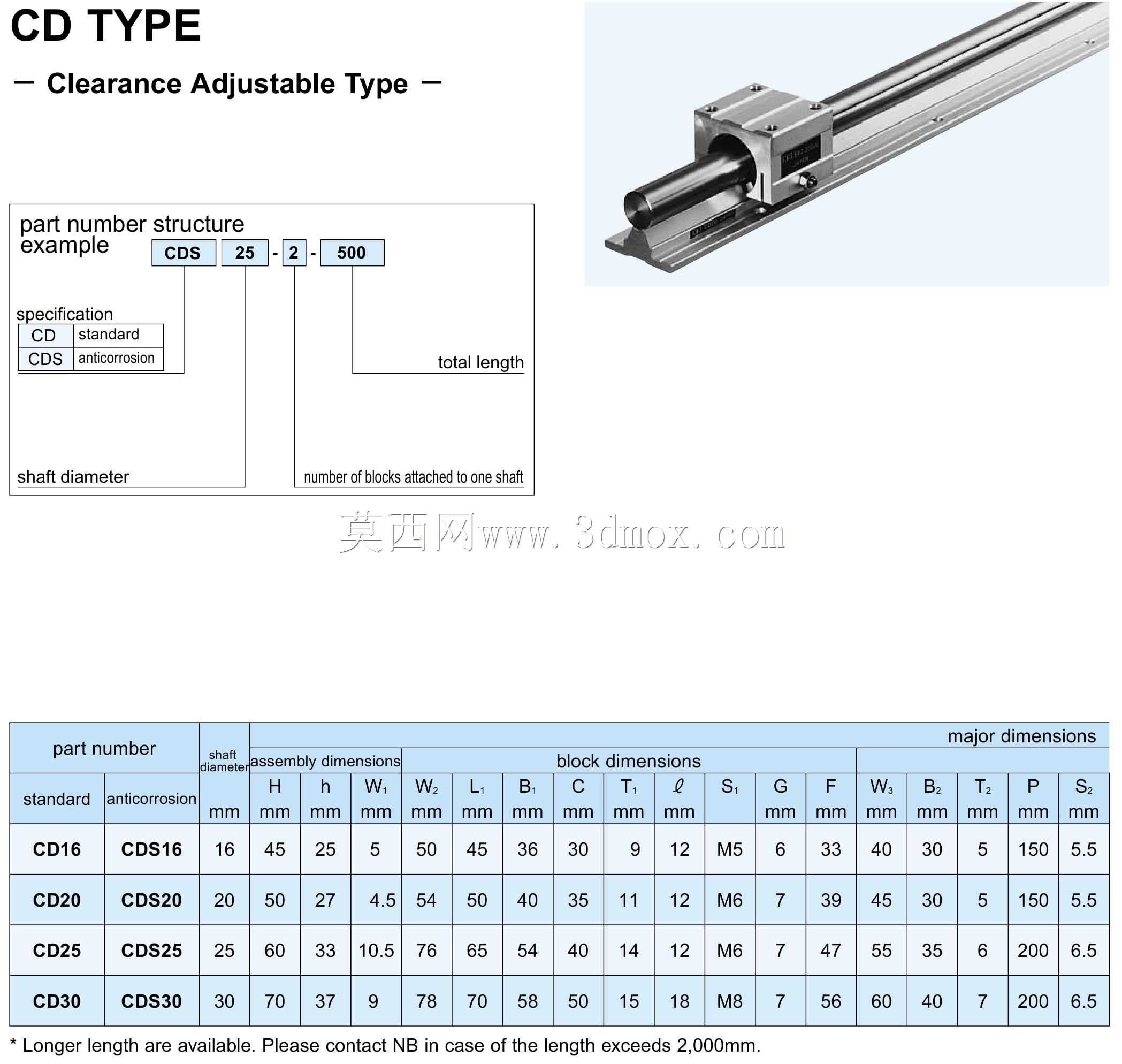

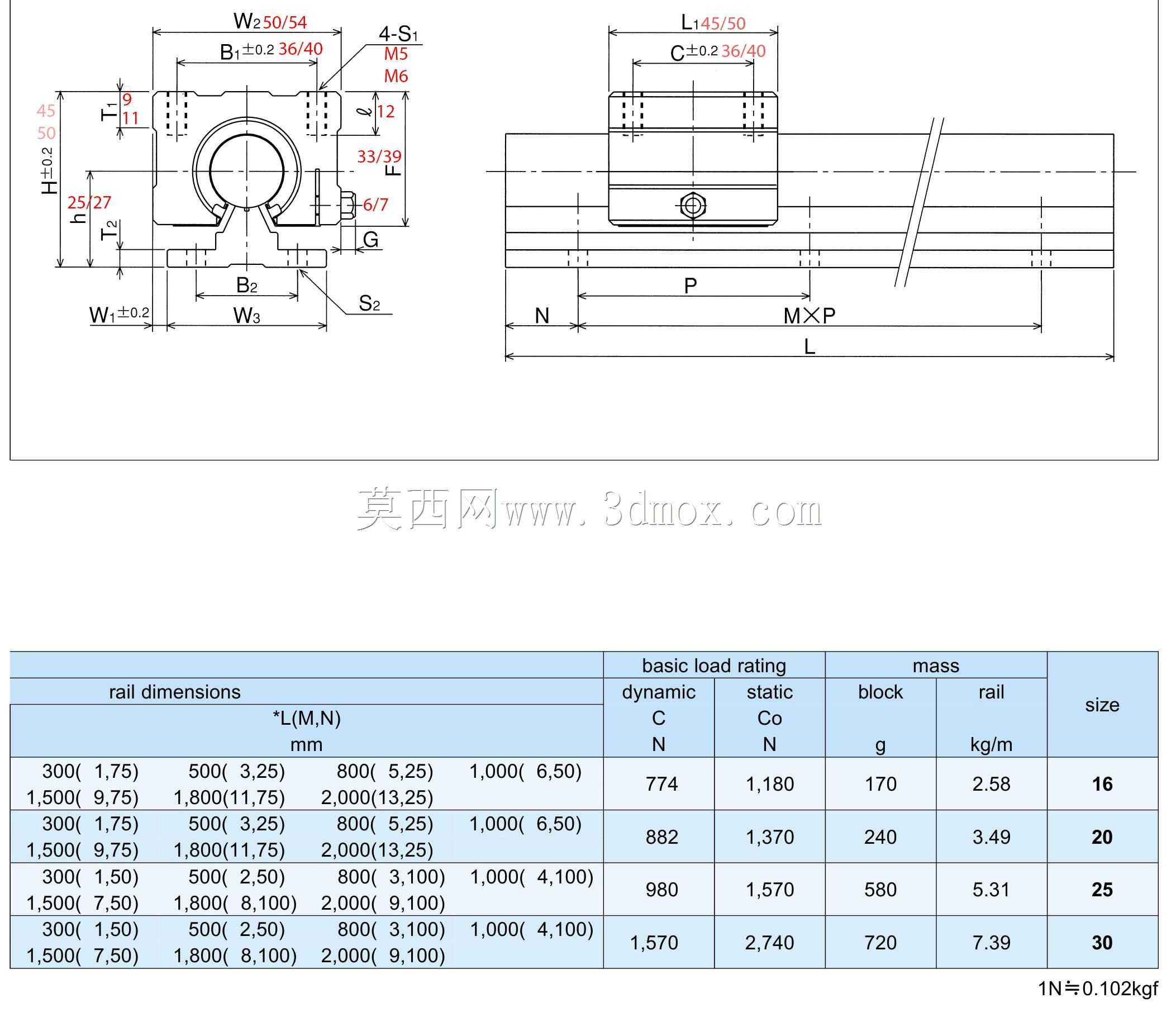

从安装边界尺寸来看,这款滑块适配公称直径20mm的标准直线光轴,方形外壳的安装孔位遵循行业通用的安装尺寸规范,孔距、安装孔的螺纹规格都和同规格的其他品牌开式滑块保持通用互换性,设计选型时不需要单独定制安装板,直接采用标准尺寸的安装法兰就可以完成装配。滑块的整体高度、宽度尺寸经过优化,在保证结构强度的前提下尽可能压缩了外形体积,在一些安装空间比较紧凑的小型自动化设备里,比如桌面型点胶机、小型移栽机械手的导向轴系里,不会因为滑块体积过大占用过多的设备内部空间。需要注意的是,开式结构的负载承载特性和闭口轴承有一定区别,由于侧面存在开口,滑块在开口方向的径向负载能力会略低于同规格闭口轴承,选型时需要根据设备的负载受力方向调整安装角度,尽量让主要负载方向垂直于开口所在的平面,避免负载直接作用在开口方向导致滑块变形或者精度下降。

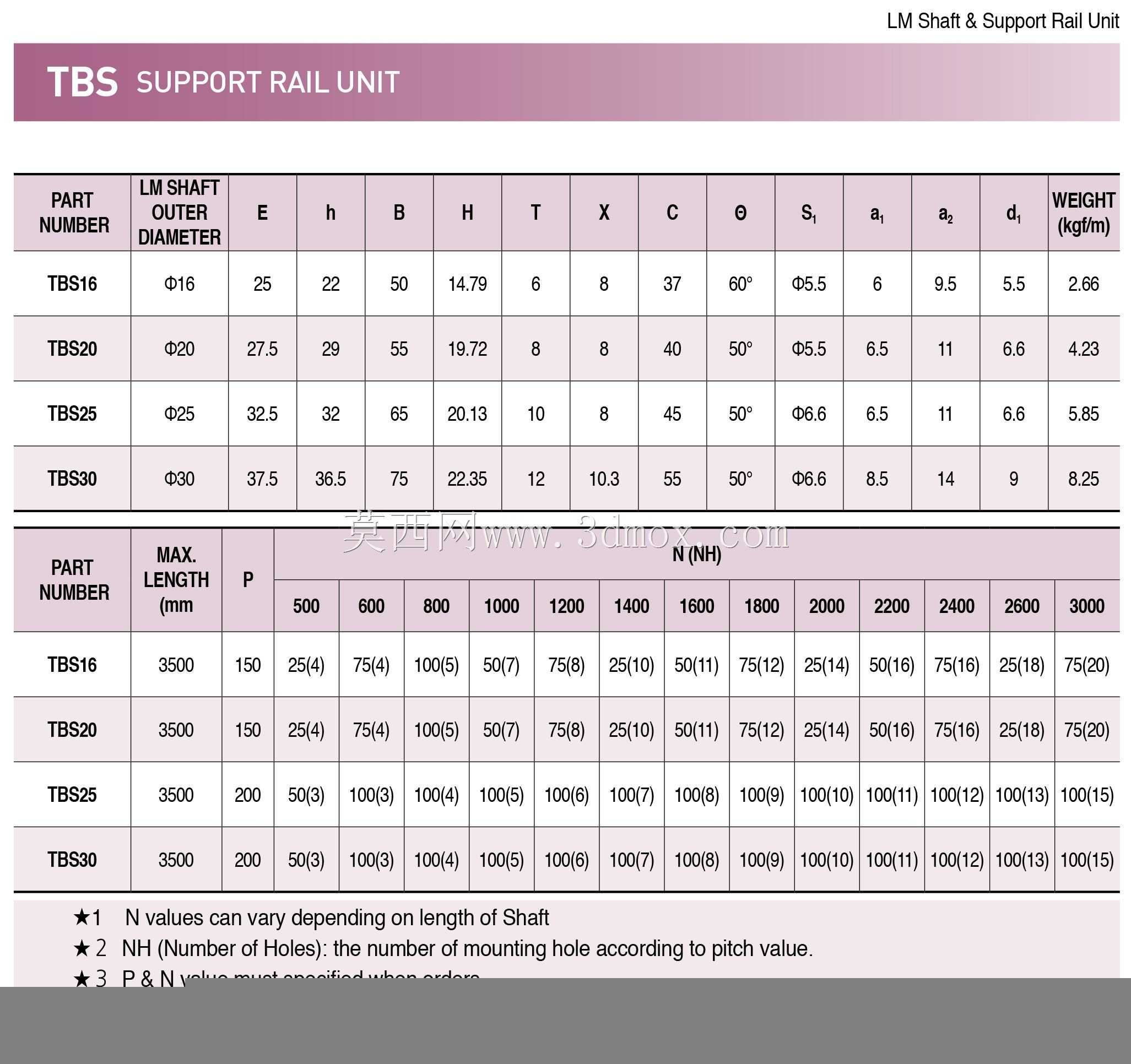

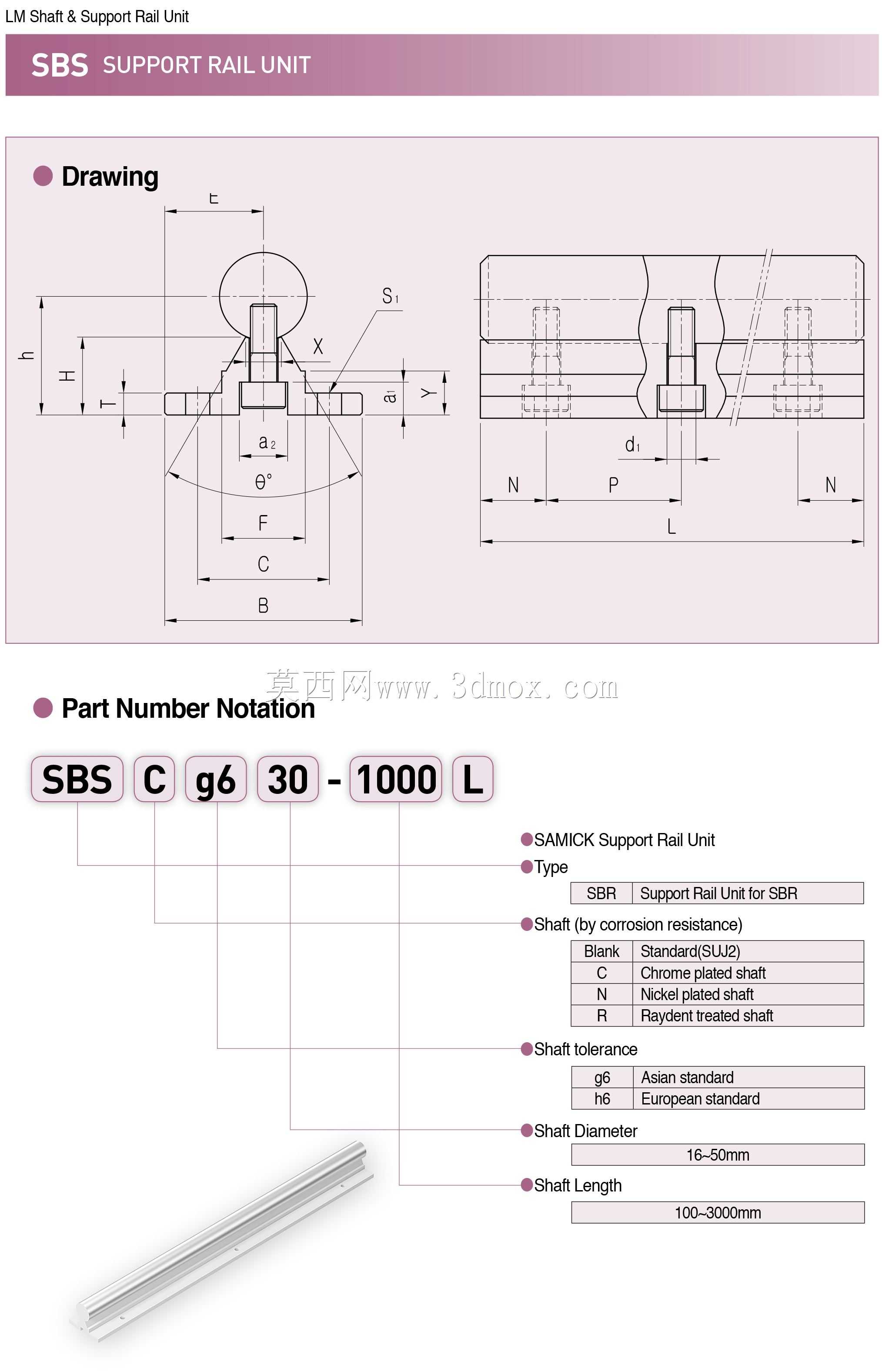

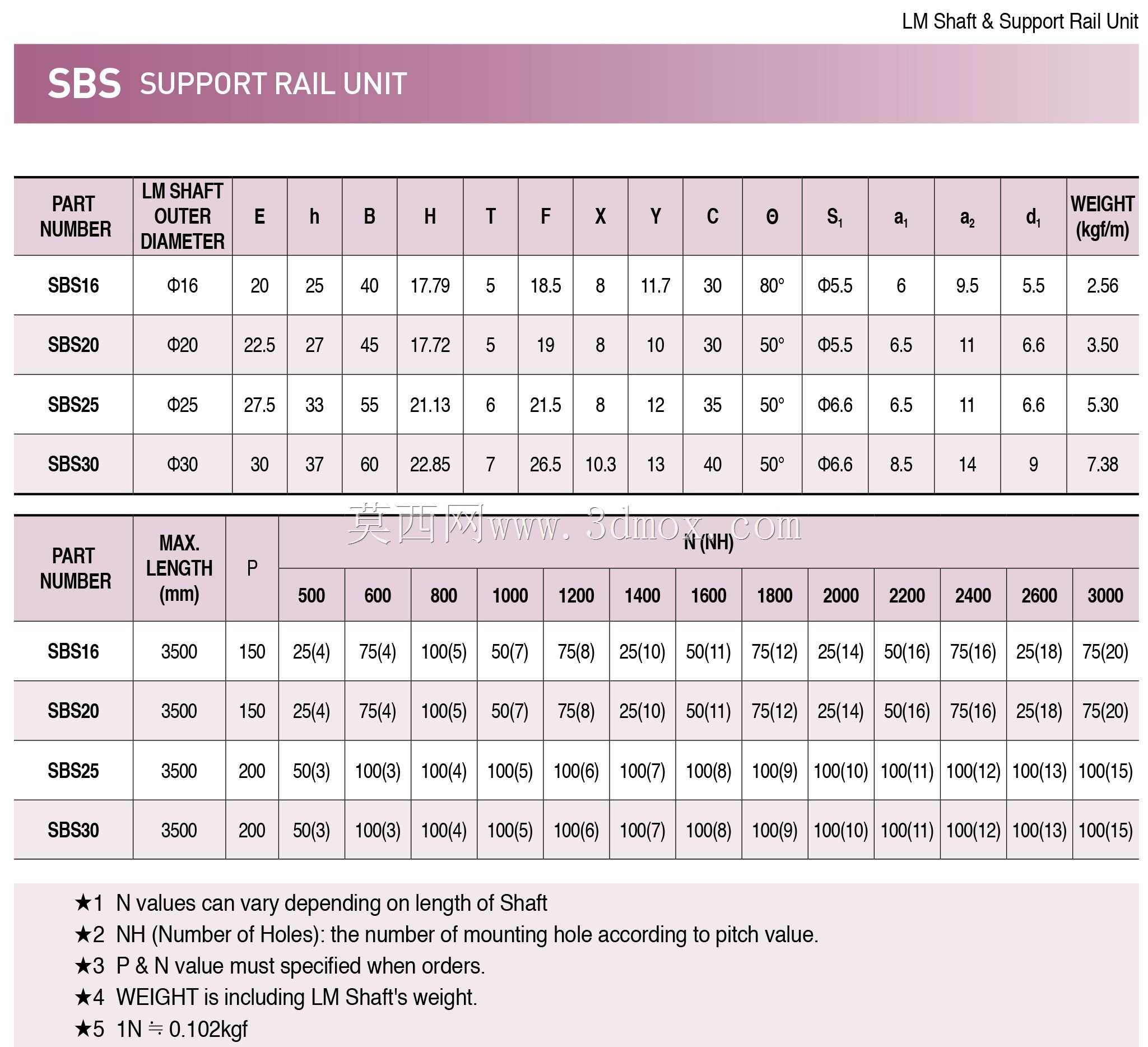

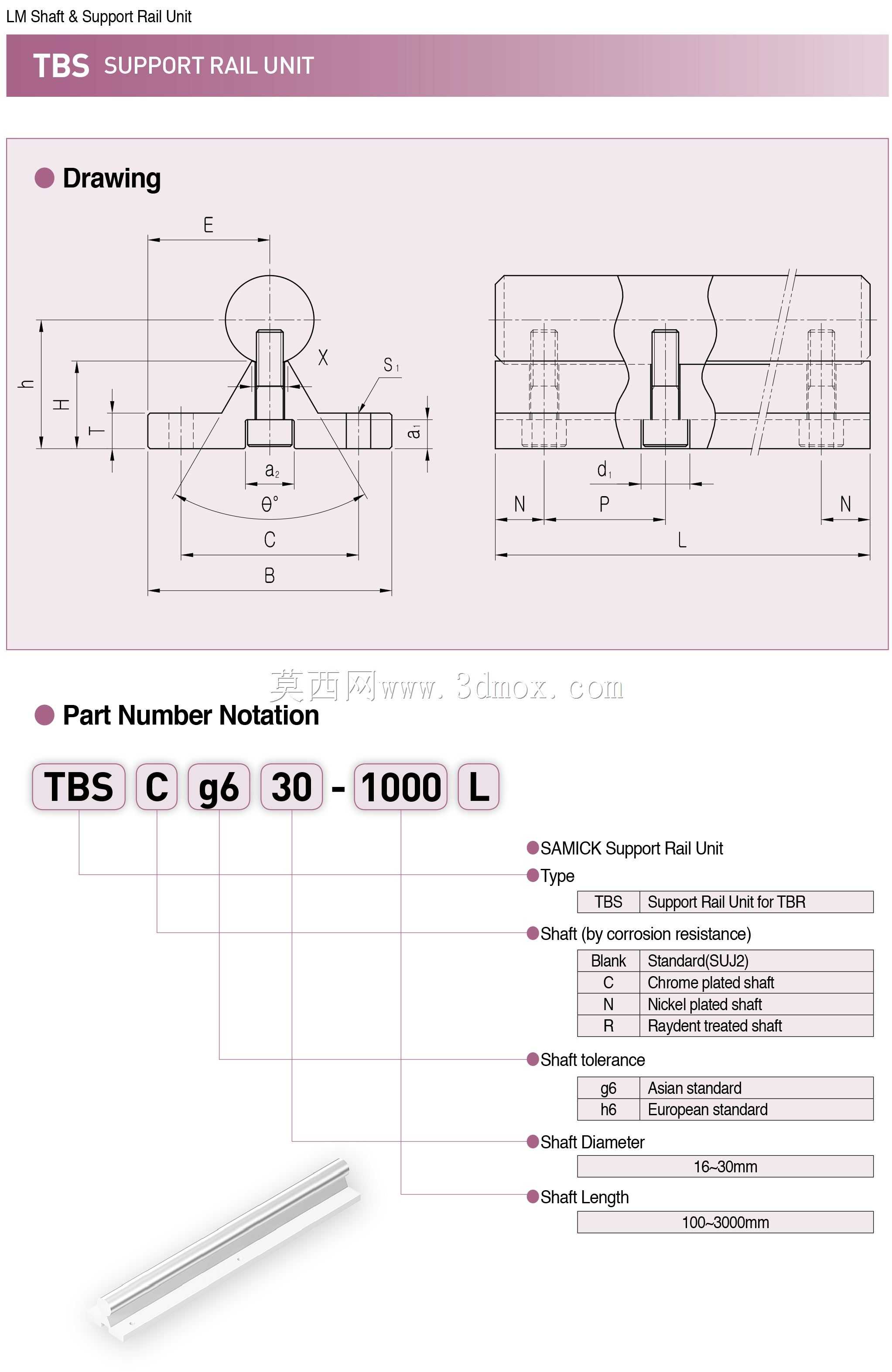

在实际应用场景中,这类开式直线轴承滑块经常和圆柱直线光轴配合使用,组成低成本的直线导向系统,相比线性导轨的组合,圆柱光轴加开式滑块的方案成本更低,安装调试的难度更小,对安装基面的平面度要求也没有线性导轨那么苛刻,在一些对导向精度要求不是极高的中低速移栽、输送、加工场景里,性价比优势非常明显。比如在包装生产线的物料推料机构里,推料板固定在开式滑块上,沿着光轴做往复推料动作,即使现场有一定的粉尘或者碎屑,开式结构也不容易像闭口轴承那样堆积杂物导致卡滞,日常维护只需要定期在光轴表面涂抹润滑脂,就可以保证长时间顺畅运行。还有在一些非标自动化设备的调试阶段,设计人员经常会选用这类开式滑块做临时导向机构,因为安装调整方便,不需要复杂的装配工序,就能快速搭建出可运行的原型机构,验证动作逻辑的可行性。
从三维建模的角度来看,这款滑块的建模过程需要重点关注几个关键尺寸的精度:首先是内孔的直径尺寸,必须和20mm光轴保持合理的配合间隙,间隙过大会导致运行晃动,间隙过小会出现卡滞;其次是安装孔的位置度,必须保证和标准安装板的孔位完全对齐,否则安装时会出现螺丝锁不紧或者滑块受力扭曲的问题;还有侧面开口的宽度尺寸,既要保证能顺利卡入光轴,又要保证锁紧时能均匀收缩,调整间隙的过程中不会出现衬套偏斜的问题。外壳的加强筋设计也经过了受力优化,在安装孔的位置做了局部加厚处理,避免锁紧螺丝时外壳出现应力开裂,同时在滑块的端部预留了润滑脂注入口的位置,方便后期维护时补充润滑,延长内部滚珠和保持架的使用寿命。
- 上一篇:截角二十面体足球造型几何结构设计
- 下一篇:SBR20UU开式直线滑动轴承结构
- 全部评论(0)
- 模板大小: 7.57 MB
- 售价:5金币
- 下载次数: 159
- 系统要求: STEP / IGES,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用机械零部件
