SBR20UU开式直线滑动轴承结构

　　在自动化生产线的移栽工位、包装设备的横移进给单元、木工机械的推台导向结构、检测设备的探针移动模组里，经常能见到这类开式直线轴承的应用场景。和常规闭口直线轴承不同，开式结构的设计初衷，是适配带支撑座的圆柱导轨安装场景，解决长行程导轨拼接后接缝处的卡滞问题，同时也方便在导轨已经完成两端固定的工况下，直接从导轨侧向装入轴承单元，不需要拆解导轨端部的限位结构，大幅降低设备维护时的拆装工作量。

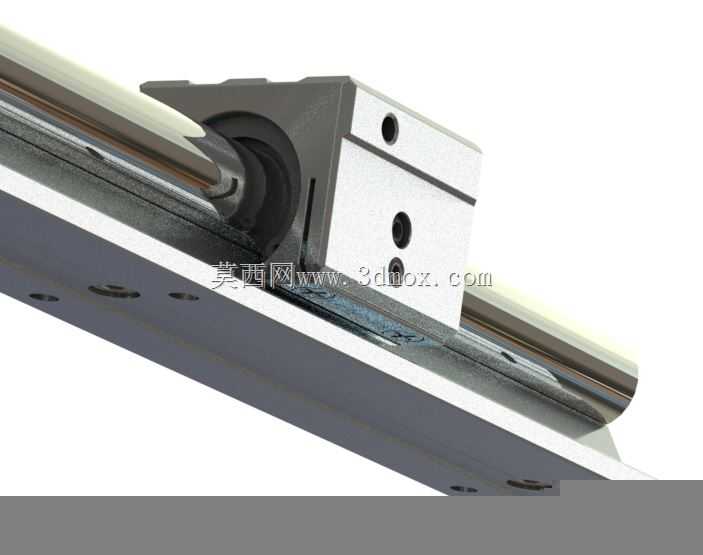

　　从功能特性来看，这款轴承的滑动接触面采用了开放的弧形抱合结构，和SBR系列圆柱导轨的外圆面精准贴合，内部的滚动体循环通道可以保证运行过程中滚动体持续在滚道内循环，实现低阻力的直线往复运动。开式缺口的位置对应导轨的安装支撑侧，不会和导轨下方的铝制支撑座产生干涉，这也是它和闭口轴承最核心的结构差异。在实际选型使用中，这类轴承通常成对安装在同一根导轨的两个滑块座上，配合平行布置的另一组导轨副，就能为移动工作台提供稳定的直线导向，承受垂直于导轨方向的径向载荷，同时也能承受一定的倾覆力矩，满足多数中低速直线传动的载荷需求。

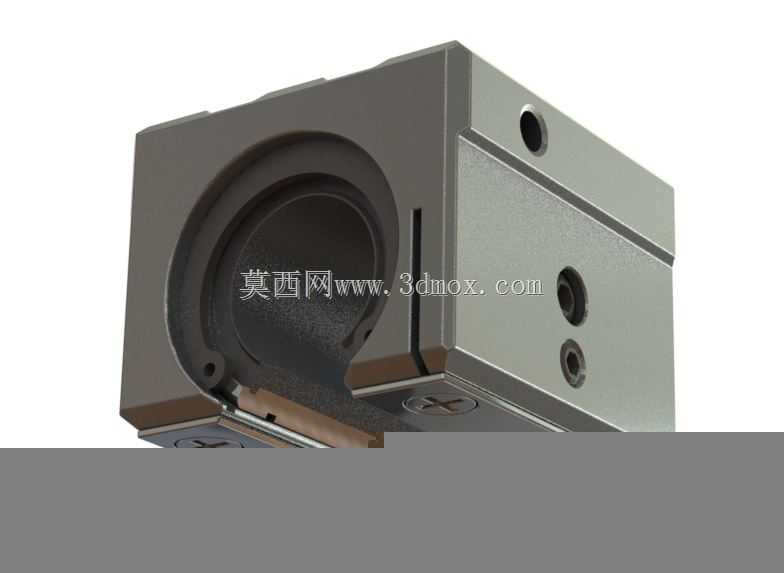

　　设计这款轴承的三维结构时，首先要匹配SBR20导轨的公称直径20mm，轴承的内孔圆弧面需要和导轨外圆保持合理的配合间隙，既不能间隙过大导致运行晃动，也不能间隙过小造成滑动卡滞、预紧力过大加剧磨损。轴承主体的外壳采用钢制结构，保证安装基准面的形位公差，两端的密封端盖要设计成和开式结构匹配的缺口形状，防止运行过程中粉尘、切削液进入轴承内部的滚道，延长轴承的使用寿命。滚动体的排布要沿圆周方向均匀布置，避开下方的开式缺口区域，保证各个方向的承载能力均匀，循环回流槽的曲率要做平滑过渡，避免滚动体在循环过程中产生卡滞点，降低运行过程中的振动和噪音。

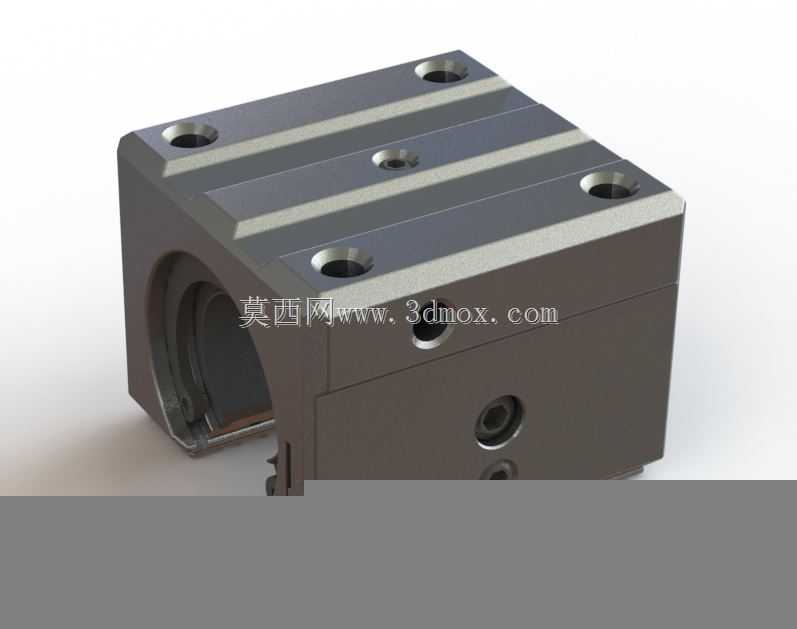

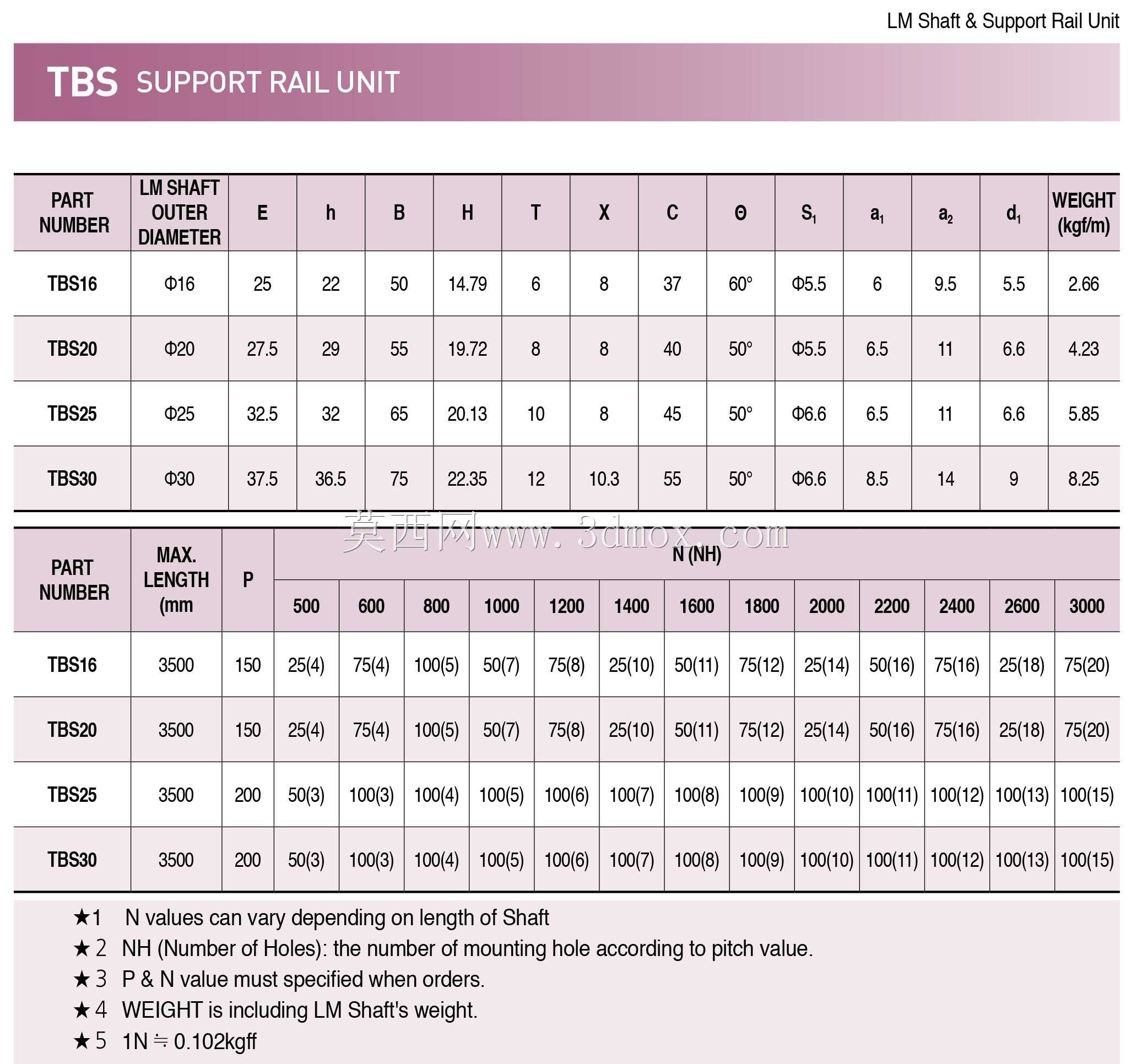

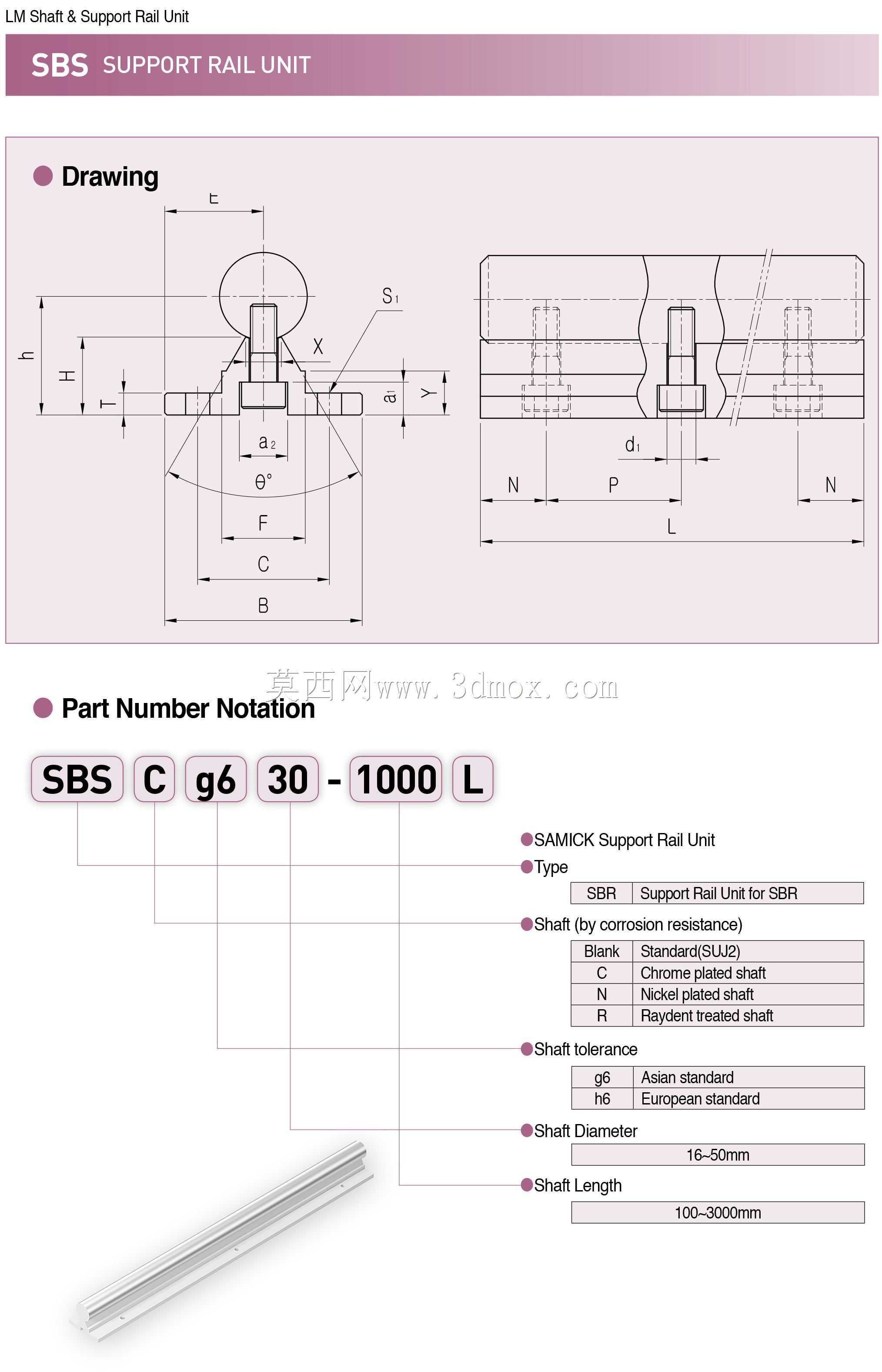

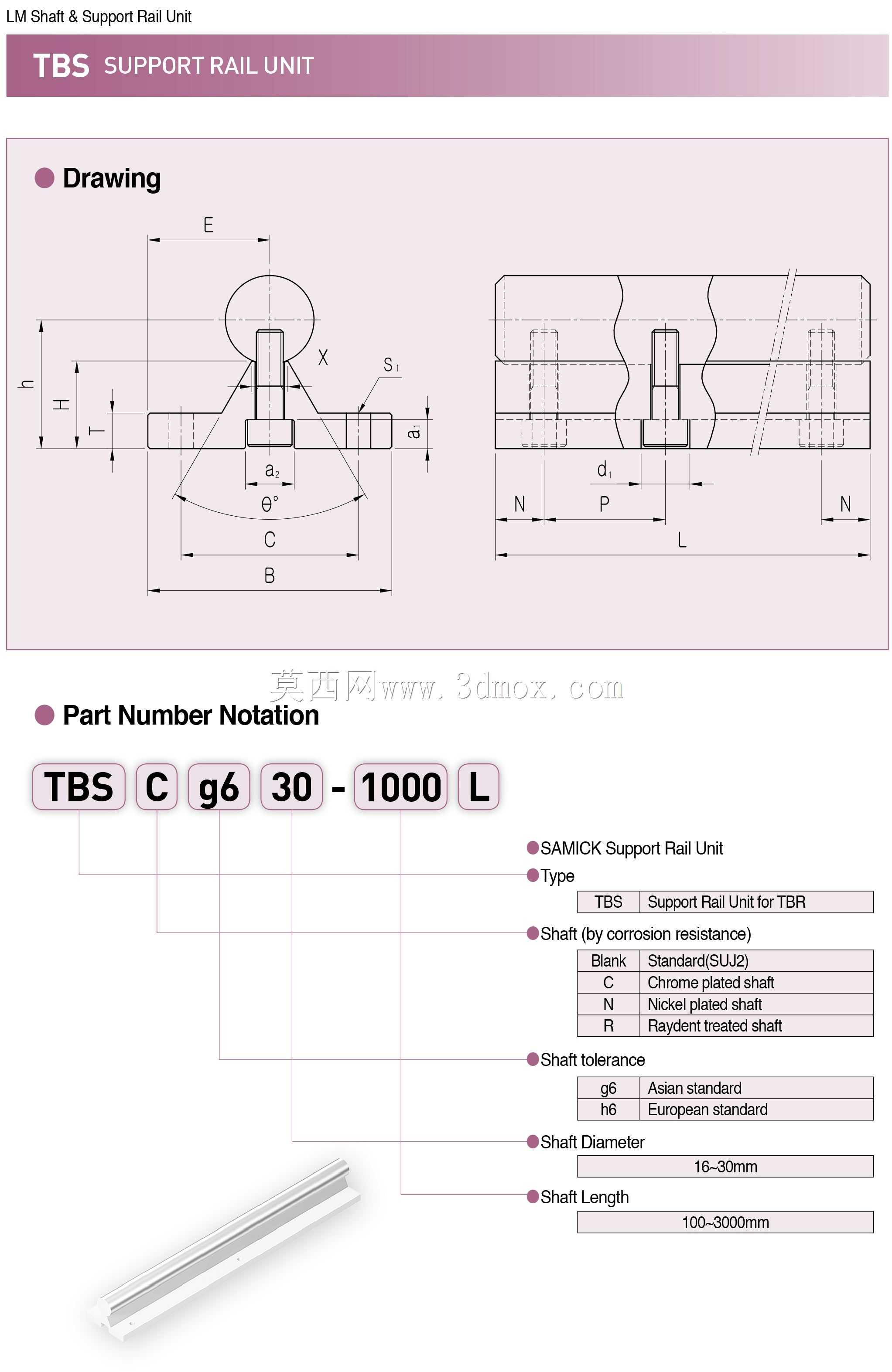

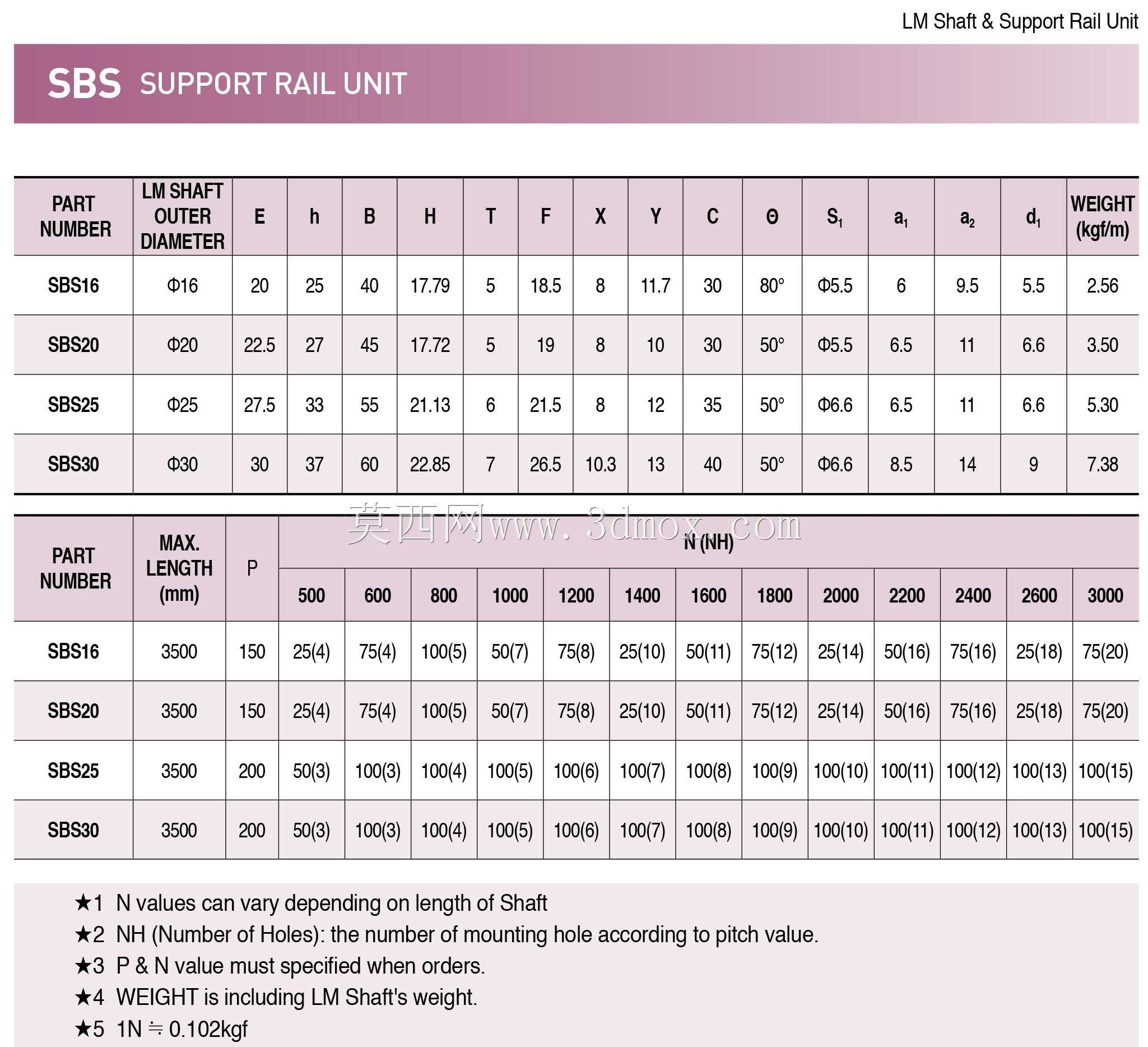

　　从安装边界尺寸来看，这款轴承的安装孔位间距、外壳的长宽高尺寸都和行业通用的SBR20UU规格保持一致，安装面的平面度要求控制在0.02mm以内，两个安装孔的同轴度要和导轨的平行度公差匹配，安装时需要保证轴承的开式缺口正对导轨支撑座的方向，不能出现周向偏转，否则会导致轴承和导轨的接触面积减小，局部载荷过大，出现早期磨损。轴承的轴向定位依靠安装座的台阶面或者端部的限位挡圈，不需要额外施加过大的轴向预紧力，避免轴承外壳变形导致内孔圆度超差。在实际设备调试过程中，成对使用的两个轴承需要调整同轴度，保证两个轴承的内孔轴线和导轨轴线完全重合，移动过程中全程无卡滞点，手动推动移动部件时阻力均匀，没有忽松忽紧的感觉。

　　这类开式直线轴承在使用过程中，需要定期通过注油杯补充润滑脂，减少滚动体和滚道之间的磨损，在有粉尘、切削液的工况下，要定期检查两端密封件的完好情况，如果密封件出现破损要及时更换，避免杂质进入滚道造成轴承点蚀、卡滞。和直线导轨滑块相比，这类圆柱导轨搭配开式轴承的方案成本更低，安装调试更简单，在对导向精度要求不是极高的中低速输送、移栽、进给场景下，具备很高的性价比，是很多通用自动化设备里非常常见的导向传动部件。在三维建模过程中，需要重点还原轴承内部的滚动体循环结构、开式缺口的尺寸位置、两端密封件的形状、安装孔的位置尺寸，保证模型可以直接用于设备的整体装配干涉检查，也能用于后续的工程图导出、安装指导文件制作。建模时要注意各个零件之间的装配关系，端盖和主体外壳的配合间隙、滚动体和滚道的接触位置都要符合实际装配状态，避免在虚拟装配时出现干涉误判，影响整体设备的结构设计效率。
