模数1.25螺旋齿轮传动构件设计

　　在中小功率精密传动场景中，这类小模数螺旋齿轮的应用覆盖范围极广，从轻工自动化输送线的动力传递单元，到小型机床进给机构的换向传动组，再到办公自动化设备的内部传动链路，都能见到这类构件的身影。区别于直齿圆柱齿轮，螺旋齿轮的轮齿沿轴向呈螺旋角排布，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿轮传动时整齿同时冲击啮合的问题，传动平稳性优势明显，运行过程中的噪音控制表现更优，适合对传动平顺性有一定要求的中高速轻载传动场景。

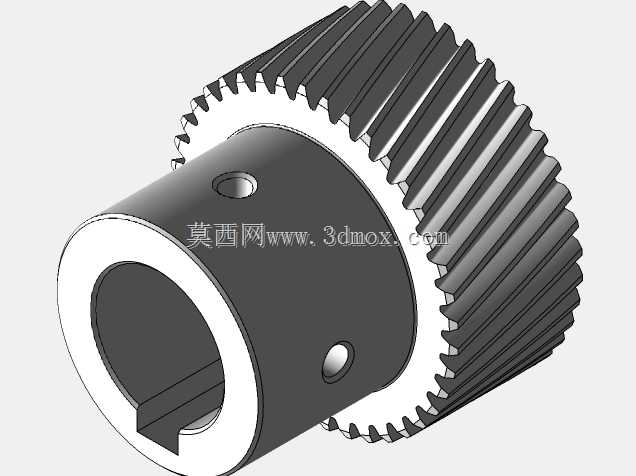

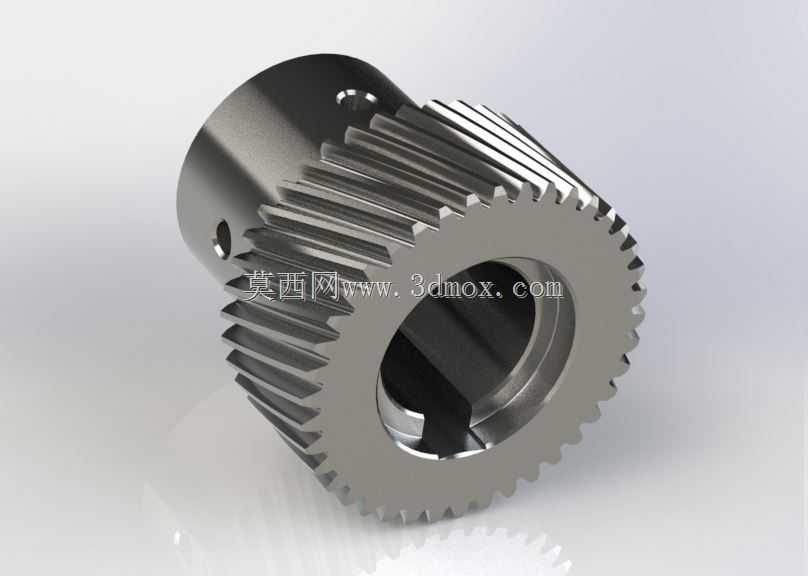

　　从结构设计逻辑来看，这款齿轮采用轮毂与齿圈一体化的结构形式，中心内孔设置有对称键槽结构，安装时可通过平键与传动轴实现周向固定，传递扭矩过程中不会出现相对周向窜动，轮毂端面的径向小孔可作为紧定螺钉的安装位，完成轴向位置的锁紧固定，避免齿轮在轴向上出现滑移错位。齿部参数设计上，模数选取1.25，适配小中心距的传动布局需求，不会占用过多的安装空间，螺旋角的选取兼顾了轴向力与传动重合度的平衡，既保证足够的啮合重合度来提升传动平稳性，也不会让轴向分力过大导致轴承端承受额外的不必要载荷，降低配套支撑构件的设计难度。

　　实际选型应用时，需要重点核对安装边界尺寸：齿轮的齿顶圆直径、轮毂长度、内孔直径都需要与安装腔的预留空间匹配，键槽的宽度深度要与所选平键的规格对应，避免出现装配干涉。啮合配对时，需要保证配对齿轮的法向模数、压力角、螺旋角参数完全匹配，且螺旋方向相反，同时要预留合理的齿侧间隙，既要避免间隙过大导致传动回程误差超标，也要防止间隙过小出现轮齿卡滞、运行发热胶合的问题。轮齿的加工精度等级选取需要结合应用场景的传动精度要求，普通输送类场景选取中等精度即可满足使用需求，如果是用于进给传动这类对回程误差有严格要求的场景，则需要提升齿部加工精度，同时配套做齿面硬化处理，提升轮齿的耐磨性能，延长构件的使用寿命。

　　建模过程中，齿廓的生成是核心环节，需要先通过渐开线方程生成端面齿廓曲线，再沿螺旋线路径扫描生成完整的轮齿实体，齿根部分做合理的圆角过渡，避免应力集中导致轮齿断裂失效。轮毂部分的壁厚设计要满足扭矩传递的强度要求，不能为了减重过度削减壁厚，否则长期承受交变扭矩载荷时容易出现轮毂开裂的问题。内孔与键槽的公差选取要符合装配要求，内孔与轴的配合选取过渡配合即可，既保证装配时的同轴度，也不会出现装配难度过大的问题，键槽的对称度公差需要控制在合理范围内，避免装配后键的受力不均出现压溃变形。日常维护过程中，这类齿轮需要配合润滑脂或者润滑油使用，在齿面形成油膜减少金属直接接触磨损，定期检查齿面的磨损情况以及轴向锁紧结构的紧固状态，出现齿面点蚀、磨损量超标的情况要及时更换，避免故障扩大影响整套传动系统的运行。
