汽车传动系统差速器结构三维设计

　　差速器作为车辆传动系统的核心功能部件，主要布置在驱动桥的桥壳内部，承担着向两侧半轴传递动力、同时允许两侧半轴以不同转速旋转的核心作用，是保障车辆转弯、非平整路面行驶时车轮不出现滑动拖磨的关键结构。在实际车辆运行场景中，当车辆驶入弯道时，外侧车轮的行驶轨迹半径大于内侧车轮，若两侧驱动轮被刚性连接保持同转速转动，必然会出现内侧车轮打滑、外侧车轮拖滑的问题，既会加剧轮胎的异常磨损，也会增加传动系统的附加载荷，甚至导致转向阻力异常增大、行驶稳定性下降，而差速器的存在就是通过内部的行星齿轮差动结构，自动匹配两侧车轮的转速差，让两侧车轮始终保持接近纯滚动的状态，适配不同行驶工况下的轮速需求。

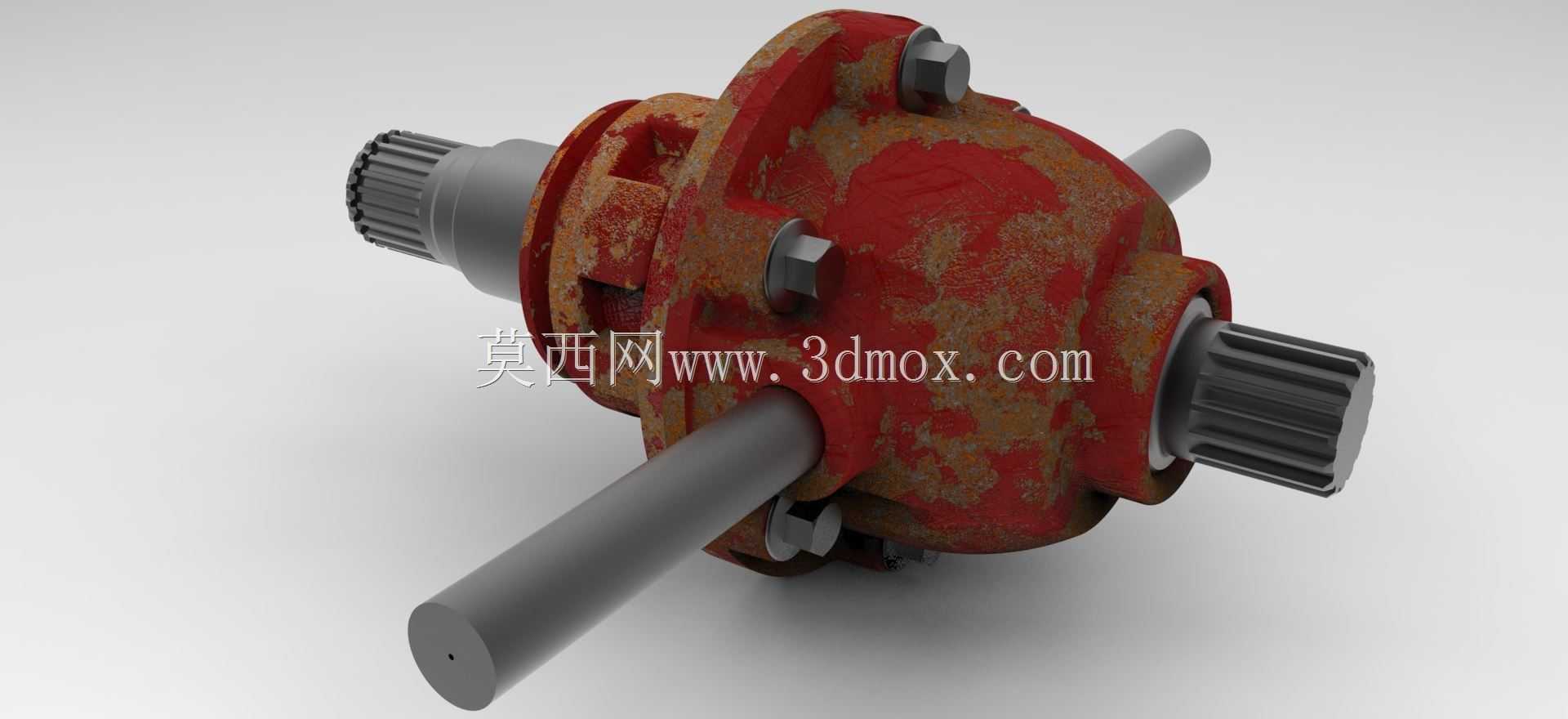

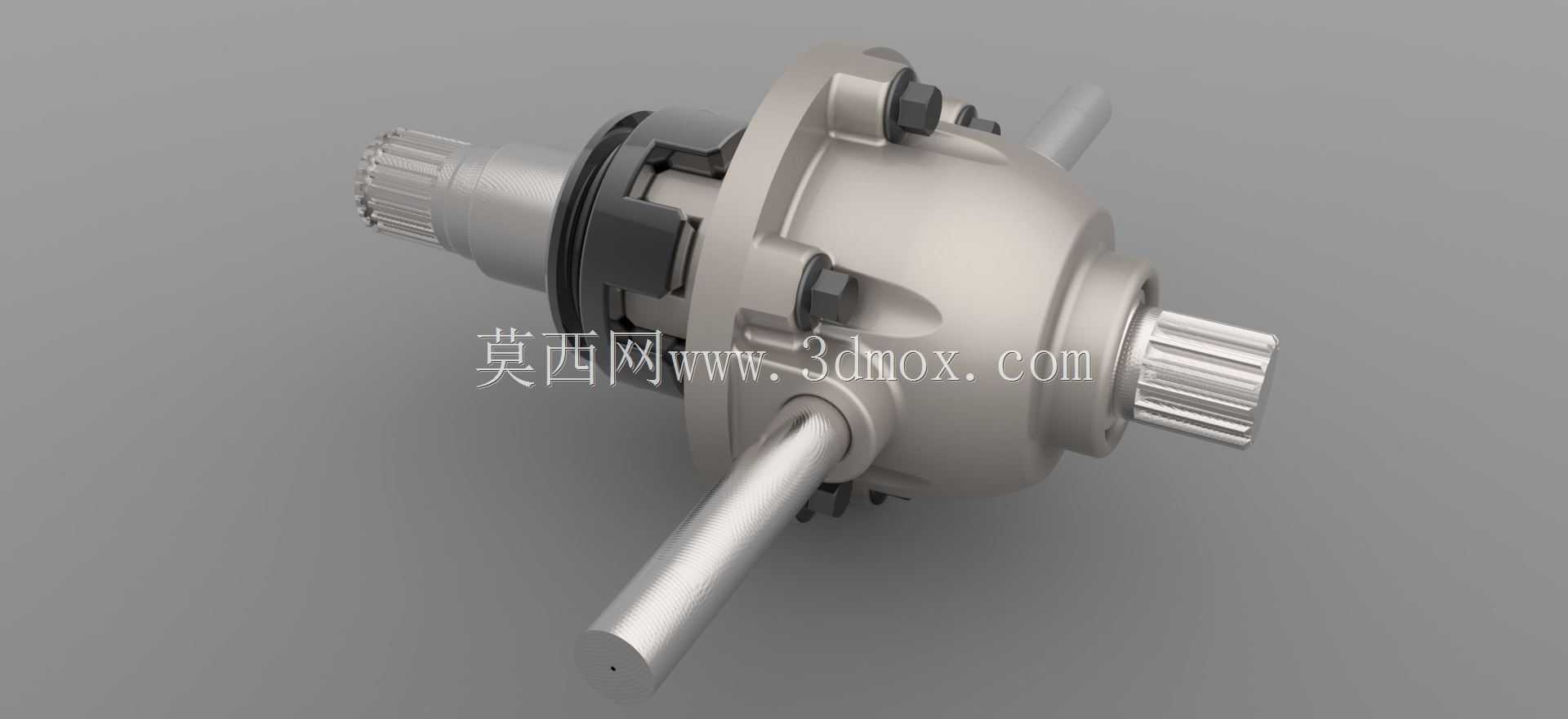

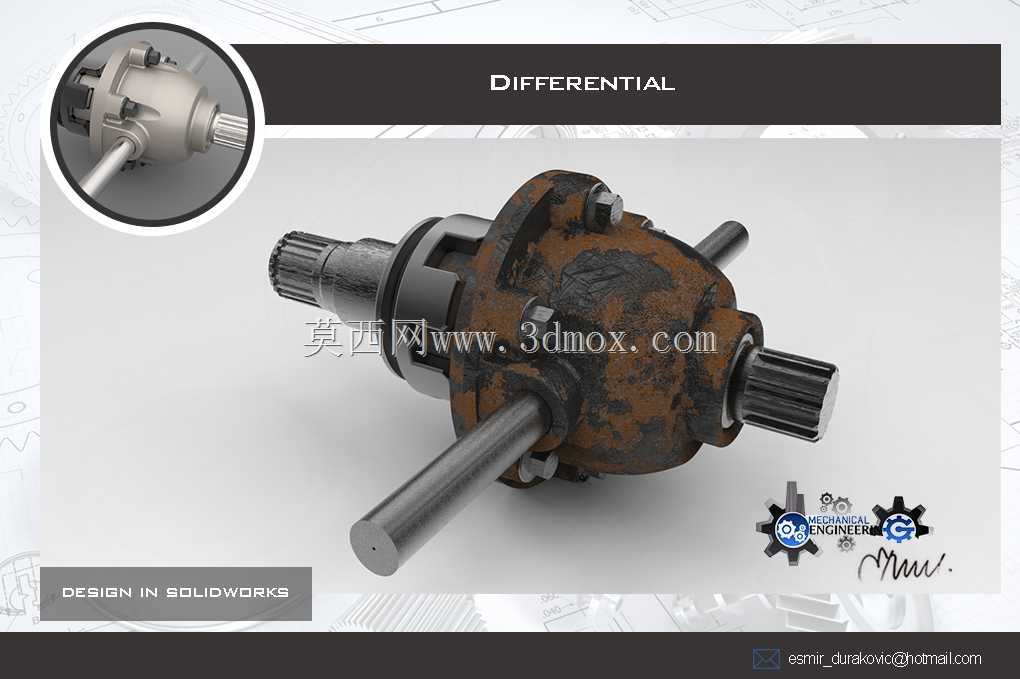

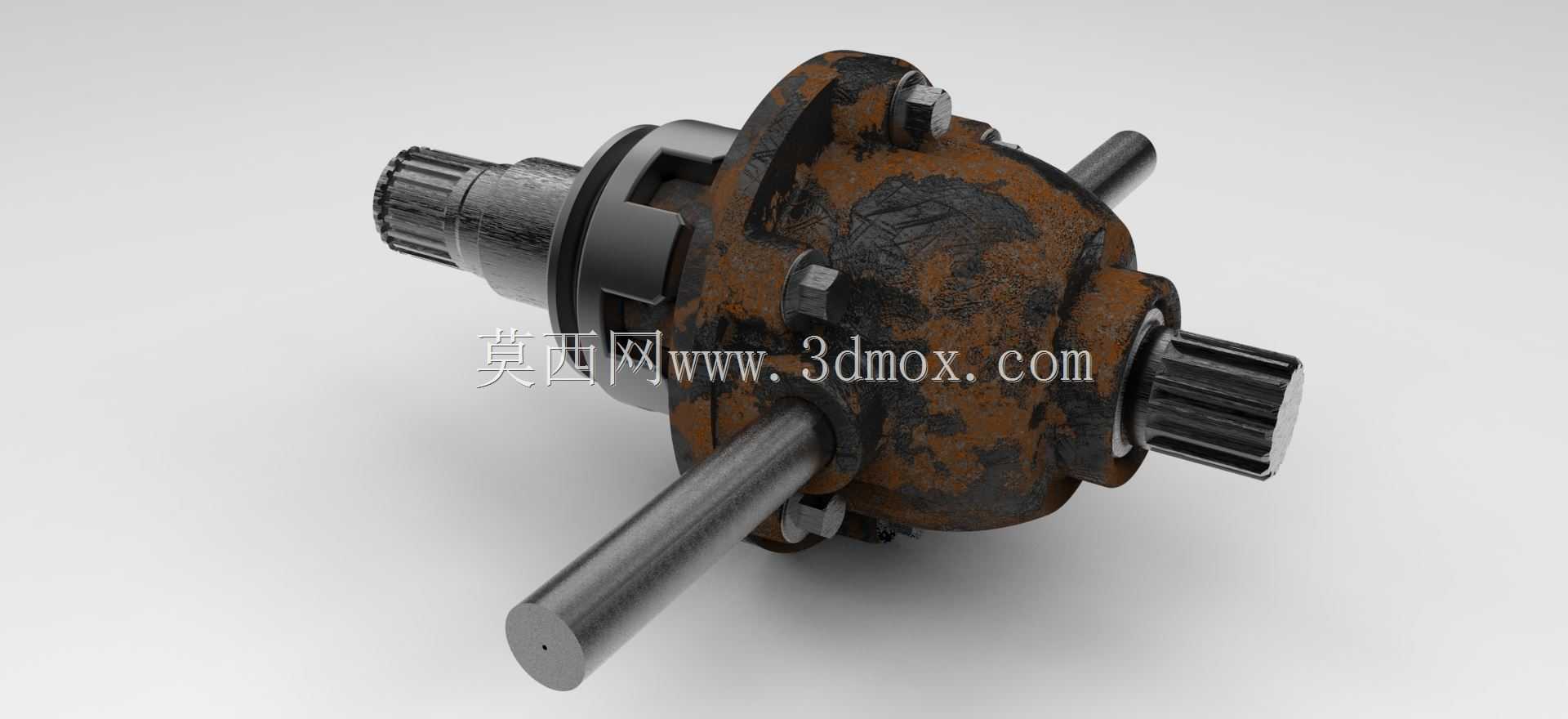

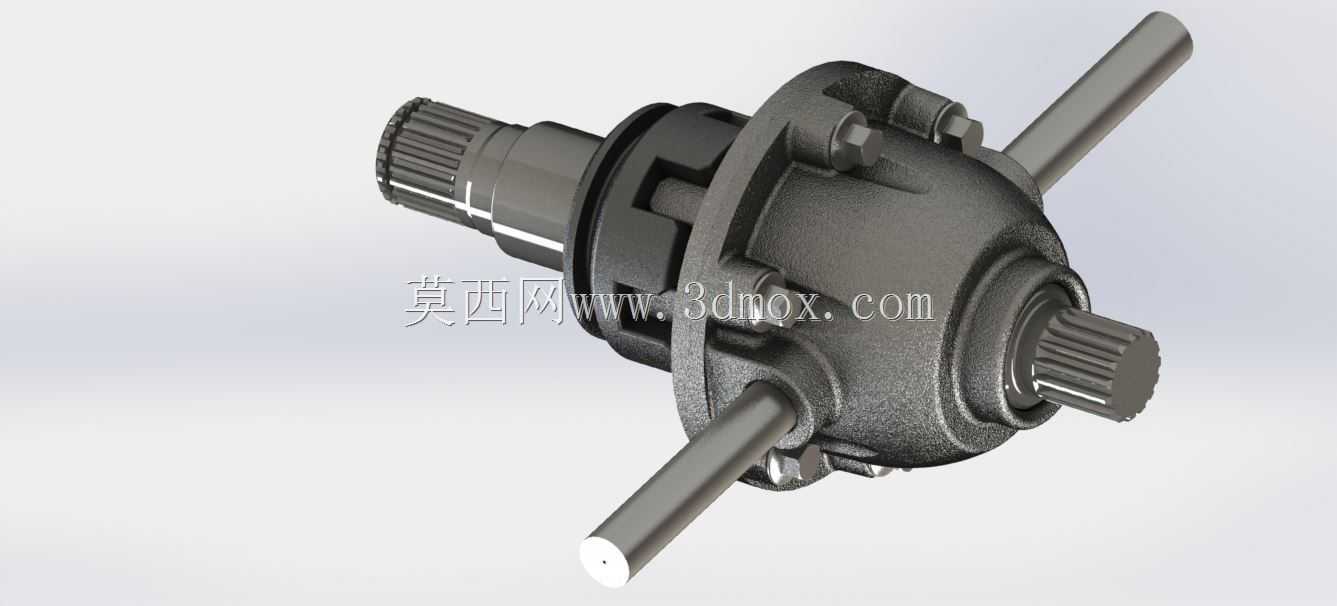

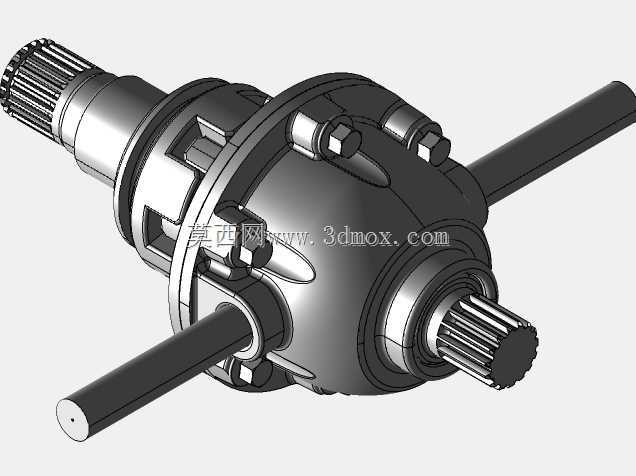

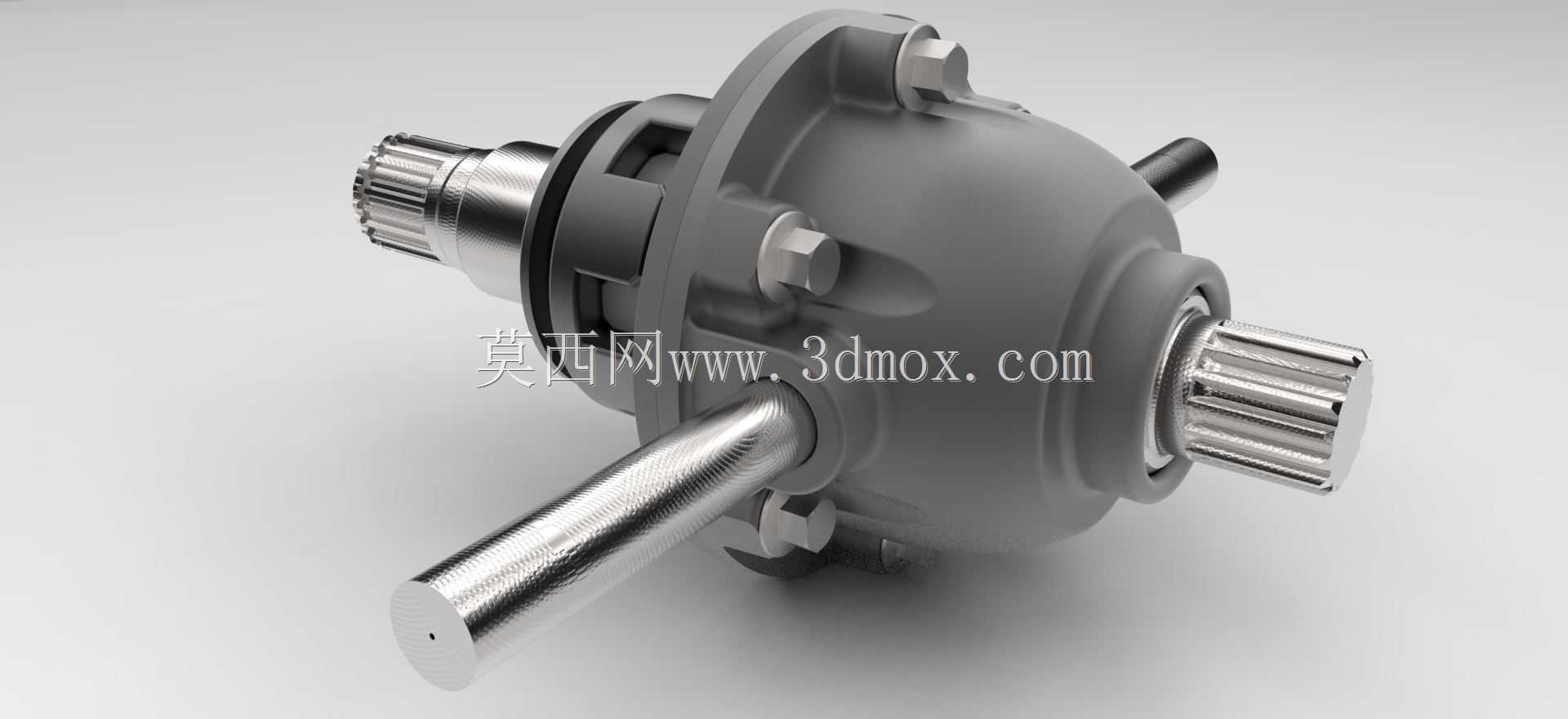

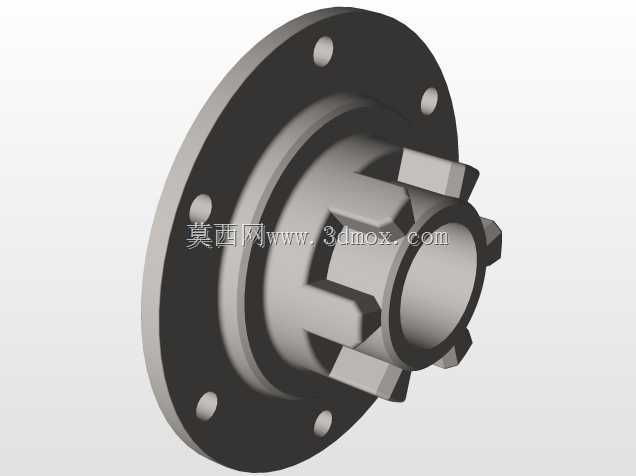

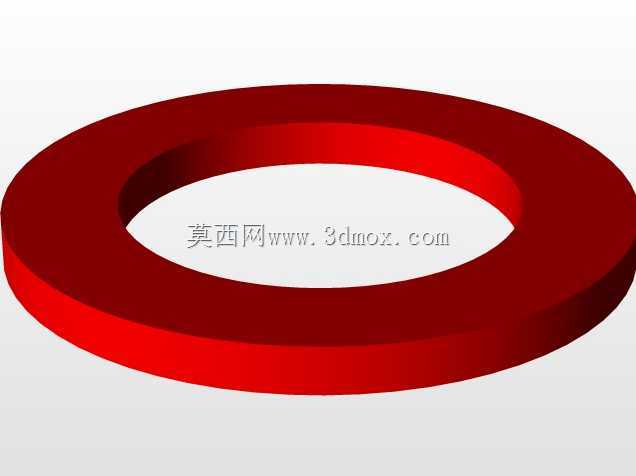

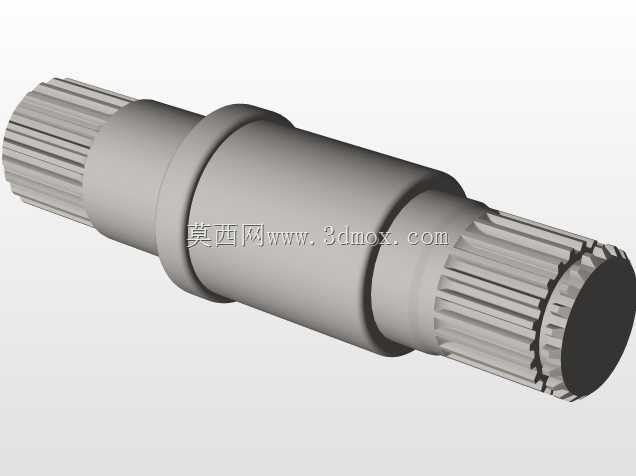

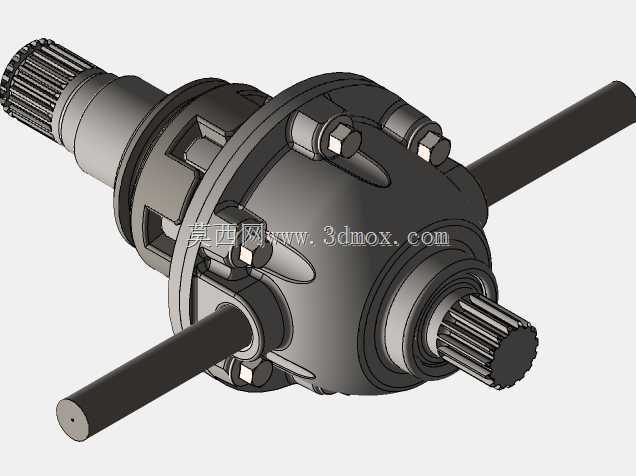

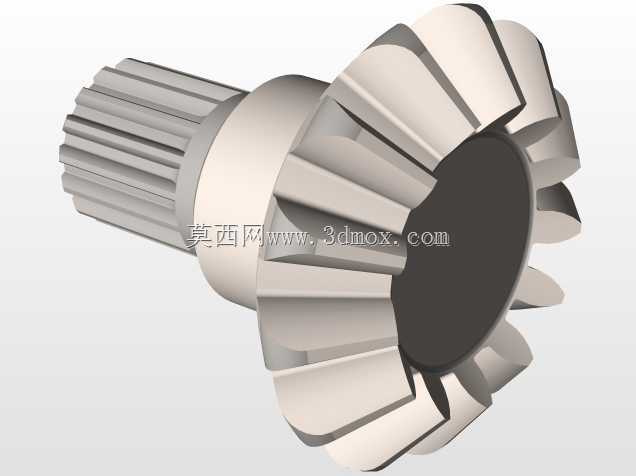

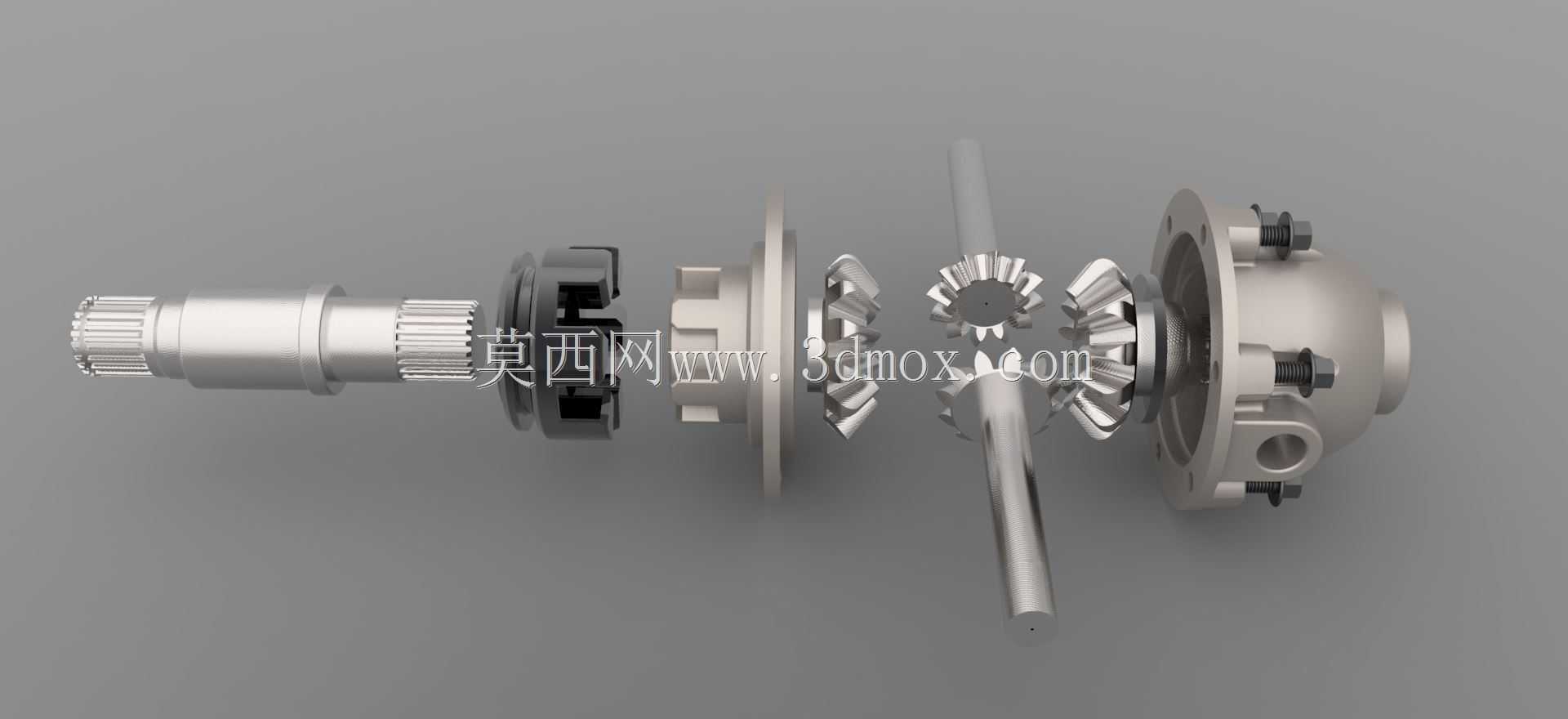

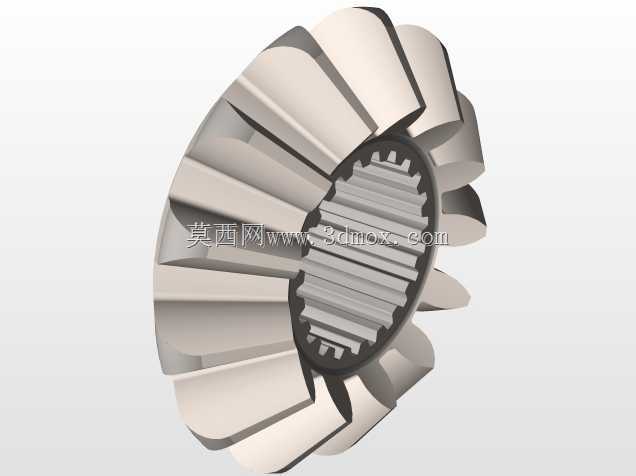

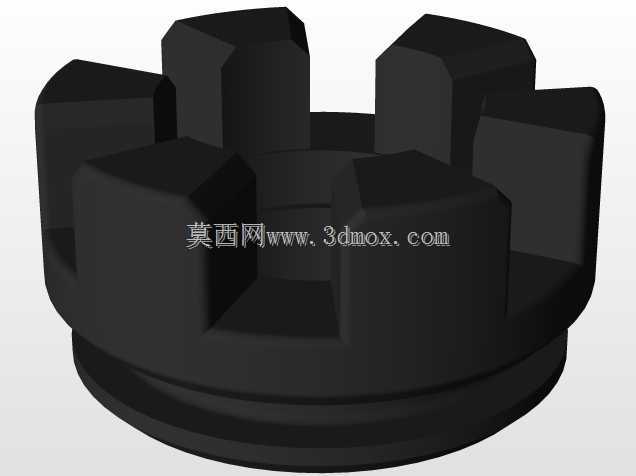

　　从结构设计逻辑来看，这套差速器采用对称式锥齿轮差速的经典结构布局，核心组成包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个与半轴连接的半轴锥齿轮，以及配套的球面垫片、半轴齿轮垫片等耐磨部件。差速器壳体作为整个部件的承载基体，一方面通过法兰结构与主减速器的从动大齿轮刚性连接，接收主减速器传递来的减速增扭后的动力，另一方面内部加工有十字轴的安装定位槽，为行星齿轮提供旋转支撑的定位基准；十字轴的四个轴颈分别套装一个行星锥齿轮，行星齿轮的背面与差速器壳体内壁的球面定位面贴合，保证行星齿轮在随差速器壳体公转的同时，能够绕十字轴轴颈完成自转动作，实现差动功能；两个半轴锥齿轮分别布置在差速器壳体的左右两侧，与四个行星齿轮保持常啮合状态，半轴锥齿轮的内孔加工有花键槽，与驱动半轴的外花键配合，将动力最终传递给两侧的驱动车轮。

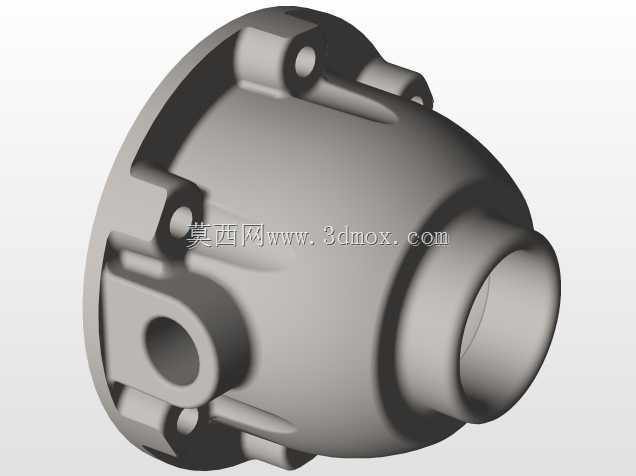

　　在设计过程中，首先需要匹配主减速器的输出扭矩参数，确定锥齿轮的模数、齿数、压力角、螺旋角等核心齿形参数，保证齿轮啮合的重合度满足传动强度要求，避免大扭矩传递时出现轮齿折断、齿面点蚀等失效问题；行星齿轮与半轴齿轮的啮合间隙需要控制在合理区间，间隙过小会导致传动卡滞、润滑不良，间隙过大则会出现传动冲击、异响，同时齿轮背部的耐磨垫片需要预留合适的磨损补偿量，在长期使用出现磨损后仍能保证啮合间隙处于合理范围。差速器壳体的外形设计需要兼顾安装空间与结构强度，壳体外部的加强筋布置对应主减速器齿轮的传力路径，避免扭矩传递过程中壳体出现应力集中变形，同时壳体上预留有润滑油道开孔，保证车辆齿轮油能够顺利进入差速器内部，对所有齿轮啮合面、齿轮轴配合面进行充分润滑与散热，避免高速重载工况下出现过热烧蚀的问题。

　　从安装边界尺寸来看，这套差速器的整体径向尺寸需要匹配驱动桥桥壳的内部安装腔直径，保证差速器总成能够顺利装入桥壳，同时两侧的半轴安装孔同轴度需要严格控制在公差范围内，避免半轴装配后出现偏摆，导致半轴油封异常磨损漏油；差速器壳体两端的轴承安装轴颈尺寸需要与配套的圆锥滚子轴承内圈过盈配合，轴承外圈则安装在桥壳的轴承座孔内，为整个差速器总成提供旋转支撑，同时通过调整轴承预紧度，保证差速器旋转时无轴向窜动、转动阻力均匀。法兰端的连接螺栓孔分布圆直径与主减速器从动齿轮的安装孔位完全对应，螺栓的拧紧力矩需要按照工艺要求分级拧紧，保证大扭矩传递时连接可靠无松动。

　　在实际工程应用中，这类对称式锥齿轮差速器结构简单、工作可靠、制造成本较低，广泛应用在传统燃油车的前后驱动桥、新能源汽车的电驱动桥内部，除了常规公路行驶的乘用车、商用车外，部分非道路工程车辆的驱动桥也会采用类似的差速结构，只是根据载荷等级不同调整齿轮参数与壳体材质。在三维建模过程中，所有配合面的尺寸公差、形位公差都需要按照实际加工要求进行标注，齿轮部分的齿形建模需要符合锥齿轮的啮合原理，保证虚拟装配后齿轮啮合无干涉，转动过程顺滑无卡滞，能够直观模拟出差速器在直线行驶、转弯行驶时的不同运动状态：直线行驶时两侧车轮阻力相近，行星齿轮仅随差速器壳体公转，不自转，两侧半轴转速相同；转弯时内侧车轮阻力增大，行星齿轮在公转的同时产生自转，外侧半轴转速高于差速器壳体转速，内侧半轴转速低于差速器壳体转速，两侧转速之和始终等于差速器壳体转速的两倍，完全符合差速器的运动学特性。建模时还需要考虑实际装配的工艺性，比如十字轴与差速器壳体的定位销孔位置、垫片的安装间隙、螺栓的装配空间等细节，避免出现设计完成后无法实际装配的问题。
