模数1.25螺旋角30度斜齿传动齿轮

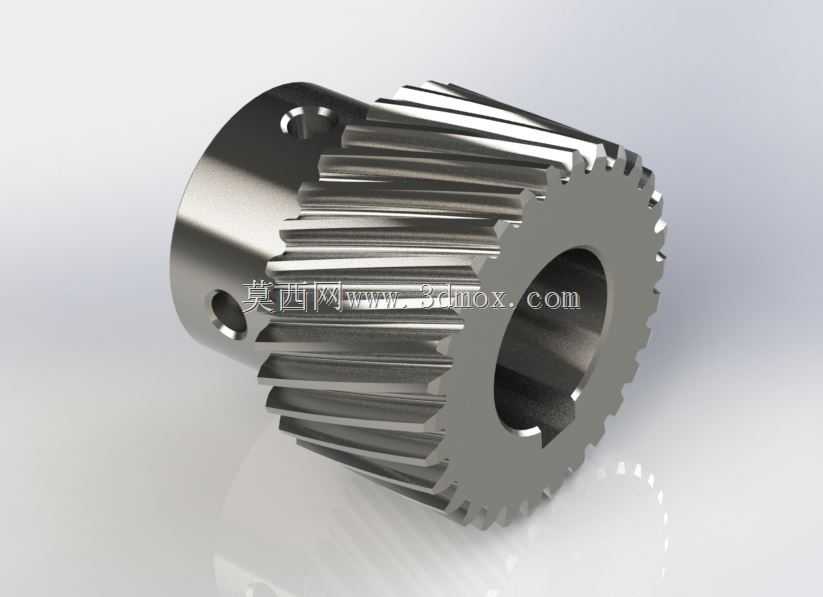

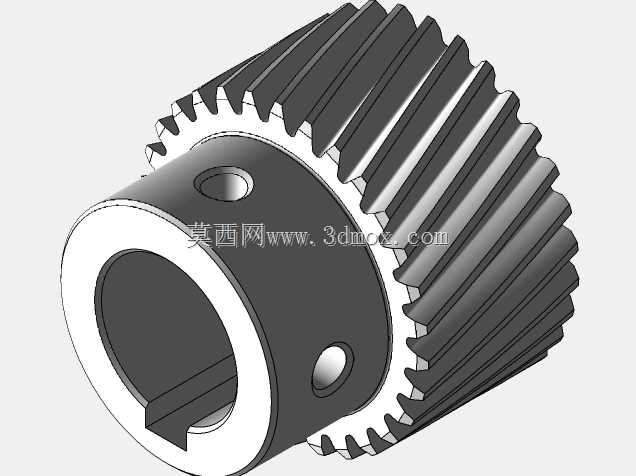

　　这款斜齿圆柱齿轮在中小功率传动场景中适配性极强，常见于轻工自动化输送线、小型包装设备的进给传动单元、桌面级数控设备的主轴进给机构，也可作为小型减速机内部的中间传动齿件使用，相比同模数直齿轮，它在啮合过程中不会出现整齿突然进入或退出啮合的冲击，传动平稳性优势明显，能有效降低设备运行时的齿轮啮合噪音，适合对传动平顺性有一定要求的中低速传动工位。从结构设计来看，齿轮采用带轮毂的一体式结构，轮毂侧开设两个对称的径向锁紧螺孔，安装时可通过紧定螺钉穿入螺孔顶紧配套轴的键槽或轴面平面，防止齿轮在正反转切换时出现轴向窜动与周向打滑，中心孔内加工有标准键槽，可与平键配合传递额定扭矩，避免单纯依靠螺钉锁紧带来的扭矩传递不足问题。齿部参数匹配模数1.

　　25、螺旋角30度的设计基准，齿向沿轴向呈螺旋状排布，啮合过程中轮齿接触线为斜线，重合度比同参数直齿轮高出30%左右，单位齿面承受的载荷更小，齿面磨损更均匀，能有效延长齿轮的使用寿命。设计时需要重点把控的尺寸边界包括：齿顶圆直径需严格控制在公差带范围内，避免齿顶与配对齿轮的齿根发生干涉；轮毂长度与安装轴的配合段长度匹配，保证齿轮安装后端面与轴肩贴合到位，不会出现悬臂过长导致的轴承受力偏载；中心孔的公差采用H7级精度，与g6级公差的传动轴配合时，既能保证装配顺畅，又能控制径向跳动量在允许范围内，减少传动过程中的偏心振动。齿部加工时需要注意螺旋角的一致性，齿向公差控制在GB/T 10095规定的7级精度范围内，

　　避免啮合时出现偏载导致的局部齿面过早磨损；两个径向锁紧螺孔的位置需对称分布在轮毂两侧，孔的轴线与齿轮中心孔轴线垂直相交，保证紧定螺钉锁紧时受力均匀，不会顶偏轴的中心位置。在实际选型替换时，需要确认配对齿轮的模数、螺旋角、压力角参数完全匹配，螺旋方向相反才能正常啮合，同时要核算传动比与中心距是否符合设备原有传动链的设计要求，中心距偏差过大会导致齿侧间隙过大或啮合过紧，前者会引发传动回差，后者会加剧齿面磨损甚至出现卡滞。这款齿轮的轮毂端面做了倒角处理，装配时能顺畅导入轴承座或轴的安装位，不会刮伤配合面；齿顶与齿端都做了小倒角，去除加工毛刺的同时，也能避免啮合初期的齿顶刮擦，降低跑合阶段的磨损量。日常设备维护中，

　　这类齿轮需要配合锂基润滑脂或齿轮油使用，在闭式传动箱内依靠油浴润滑即可满足散热与减磨需求，开式传动场景则需要定期补充润滑脂，避免金属直接接触出现干磨。在小型自动化设备的传动链设计中，这类小模数斜齿轮常搭配同参数齿轮组成平行轴传动副，也可与斜齿齿条配合实现直线进给运动，比如在小型裁切设备的送料机构中，齿轮与齿条啮合带动送料辊做定长进给，平稳的传动特性能够保证送料精度稳定，不会出现直齿轮传动时的送料顿挫问题，避免裁切长度出现偏差。
