模数1.25齿数28螺旋斜齿轮结构

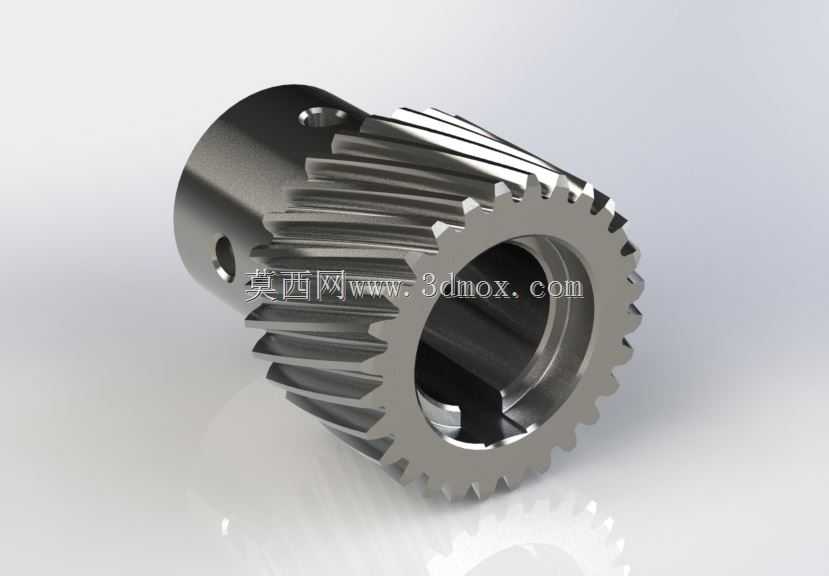

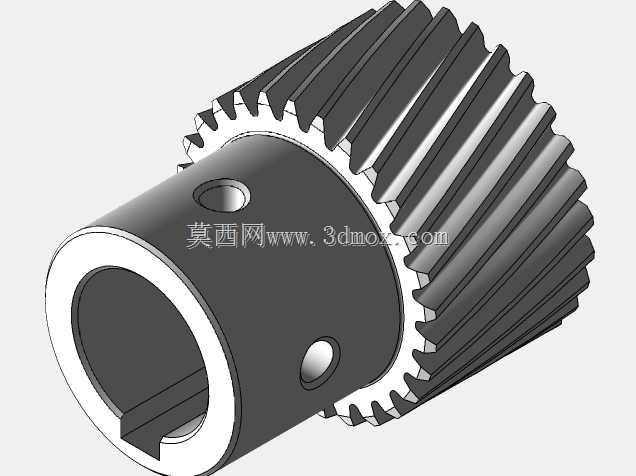

　　这款斜齿圆柱齿轮在中小功率传动场景中应用十分广泛，常见于小型精密传动箱、电动工具减速机构、自动化输送线的动力传递单元，以及部分航模、小型设备的进给传动链路中。区别于直齿圆柱齿轮，斜齿轮的轮齿沿螺旋线方向排布，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿轮传动时整齿突然撞击的情况，传动平稳性优势明显，同时能有效降低运转过程中的冲击、振动与噪声，适合转速相对较高、对传动平顺性有一定要求的工况。从结构设计来看，该齿轮采用空心轴套式结构，内孔预留了键槽安装位，装配时可通过平键与传动轴实现周向固定，传递额定扭矩时不会出现相对打滑的问题；轮毂端面预留了紧定螺钉孔，可在轴向位置调整到位后通过紧定螺钉完成轴向锁止，

　　避免运转过程中齿轮出现轴向窜动，保证啮合齿宽方向的接触精度。轮齿部分采用渐开线齿形设计，模数1.25、齿数28的参数组合，在保证足够轮齿弯曲强度的前提下，能适配小中心距的传动布局，不会占用过多安装空间。齿向的螺旋角设计经过匹配计算，啮合时重合度相比同参数直齿轮提升明显，单位齿面的接触载荷被有效分摊，齿面磨损速率更低，长期运转的使用寿命更长。设计过程中需要重点关注几个安装边界：首先是内孔与传动轴的配合公差，一般选用间隙较小的过渡配合，既保证装配时能顺利压装，又不会出现过大的配合间隙导致传动回差；其次是齿顶圆与相邻箱体壁、其他传动件的安全间隙，需要预留至少0.5倍模数的距离，避免运转过程中出现齿顶剐蹭壳体的问题；

　　另外键槽的位置需要与轮齿的位置做对应校核，避免键槽边缘的应力集中区域与齿根应力区域重合，降低轮毂部分的结构强度。实际选型应用时，需要配对齿轮的螺旋角大小相等、方向相反，同时保证齿面硬度匹配，主动轮硬度略高于从动轮，能有效提升配对副的整体耐磨性能。这类小模数斜齿轮在装配时需要注意轴向位置的调整，保证两个配对齿轮的齿宽方向完全对齐，避免出现偏载导致局部齿面过早磨损；日常维护中不需要额外做复杂的润滑维护，在闭式传动箱内采用润滑脂或者稀油润滑即可满足长期运转需求，开式应用场景下定期补充润滑脂就能保证传动效率稳定。从建模逻辑来看，绘制这类齿轮首先需要确定基准端面的渐开线齿形，通过齿顶圆、齿根圆、分度圆、基圆的参数计算生成单齿齿廓，

　　再沿螺旋线路径扫描生成完整轮齿，之后切除内孔、键槽、紧定螺钉孔等安装结构，最后对齿端、孔口做倒角处理，去除锐边避免装配时割伤操作人员，同时减少应力集中点。需要注意的是，齿根部分的圆角需要严格按照加工工艺要求设计，不能做成直角，否则热处理或者重载工况下容易在齿根位置出现应力集中导致断齿失效。
