高倍变径光学瞄准镜结构三维设计

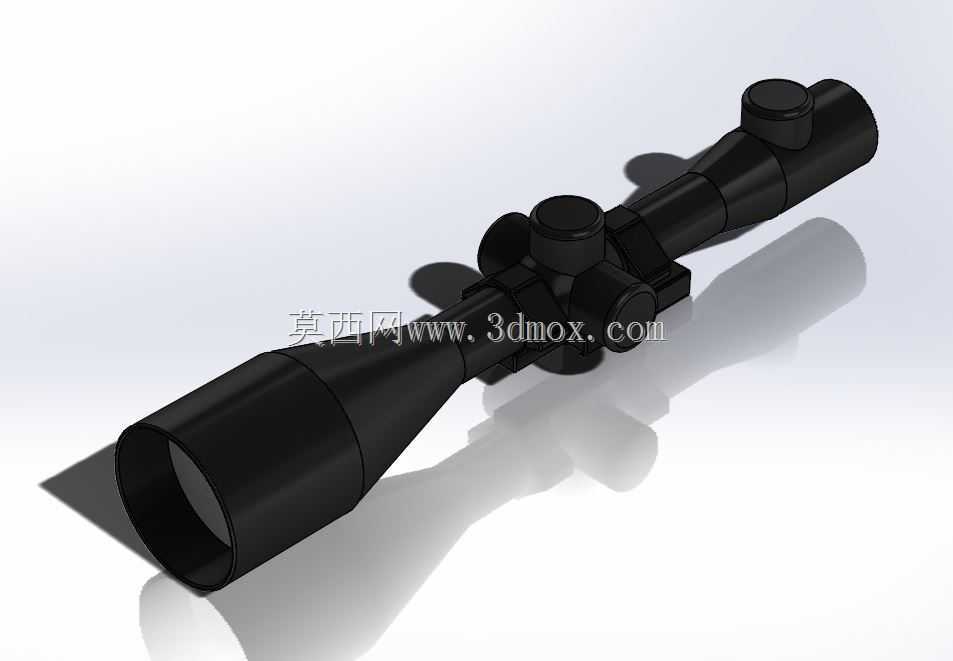

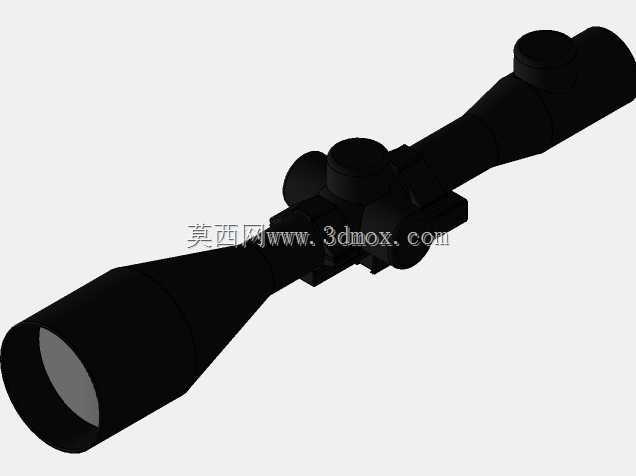

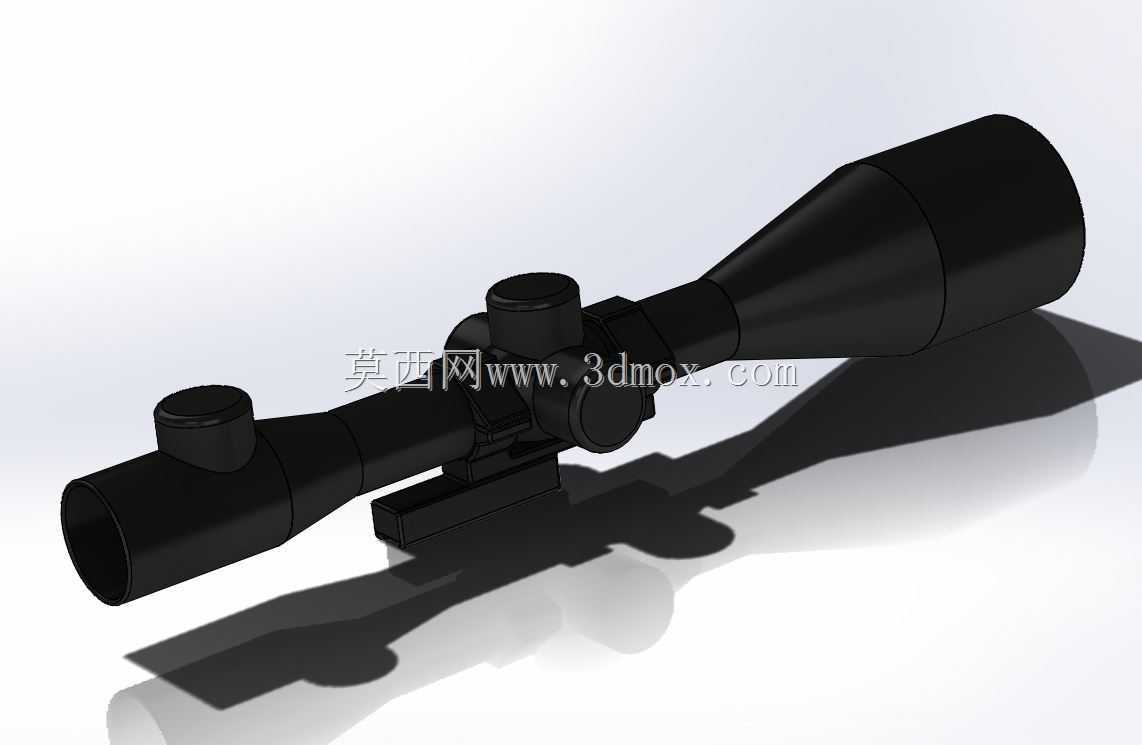

　　在实弹射击训练、狩猎作业、远距离观测等场景中，光学瞄准装置是提升观测精度与瞄准效率的核心配套部件，本次设计的10-40倍变倍伸缩式瞄准具，针对大倍率观测场景下的结构稳定性、光路同轴度、安装适配性做了全维度的结构优化，区别于定倍瞄准具的单一观测倍率局限，该款产品可在10倍到40倍区间内连续调节倍率，兼顾近距离快速瞄准与远距离目标细节观测的双重需求。从结构设计逻辑来看，整体采用分段式镜筒布局，从物镜端到目镜端依次设置物镜组安装腔、变倍镜组滑移腔、调节机构安装座、目镜组安装腔，镜身主体采用一体化铝合金切削成型的结构方案，避免多段拼接带来的同轴度误差，镜筒外壁做等壁厚设计，壁厚控制在2.5mm，既保证结构强度满足射击时的后坐力冲击要求，

　　又能控制整体重量，降低配套枪械的前端负载。变倍调节环设置在镜身中部靠前位置，环面做滚花防滑处理，调节时的阻尼力矩控制在0.15-0.2N·m，避免射击震动导致倍率自行偏移，同时调节环上刻印倍率刻度，方便使用者快速识别当前倍率参数。高低调节与风偏调节的旋钮采用对称式布局，分别布置在镜身顶部与右侧位置，旋钮内部采用细牙螺纹副传动，每转动一格对应的弹道修正量为1/8MOA，调节行程覆盖100米到1000米距离的弹道落差修正需求，旋钮外部设置防护帽，非调节状态下可密封旋钮间隙，避免沙尘、水汽进入调节机构内部造成卡滞。物镜端采用63mm大口径设计，相比常规小口径瞄准镜，通光量提升约40%，在弱光环境下依然可以获得清晰的观测视野，

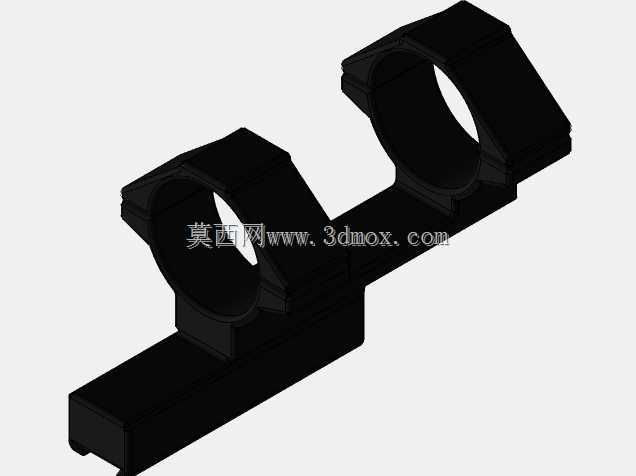

　　物镜外圈设置遮光罩安装螺纹，可根据使用场景选配不同长度的遮光罩，避免强光直射物镜产生眩光影响观测效果。目镜端采用伸缩式视度调节结构，可适配-3到+3屈光度的视力差异，不同视力的使用者无需佩戴眼镜即可获得清晰的分划板成像，目镜外圈做软质橡胶包覆，避免射击后坐时镜身磕碰使用者眼部。安装结构部分，镜身底部设置标准皮卡汀尼导轨适配的安装座，安装座与镜身采用两颗内六角螺钉刚性连接，安装座的卡口宽度为21.5mm，可兼容市面上绝大多数带皮卡汀尼导轨的枪械、战术支架，安装座的定位面做平面度0.02mm的精加工处理，保证安装后镜身轴线与导轨基准面的平行度误差控制在0.1mm以内，避免安装偏差带来的瞄准误差。从设计细节的工程考量来看，

　　镜身内部所有光学镜片的安装槽都做了同轴度校验，各镜片组的光轴重合度误差不超过0.05mm，避免大倍率观测时出现成像偏移、边缘畸变的问题；镜筒内壁做消光螺纹处理并喷涂哑光消光漆，减少内部光线漫反射对成像质量的影响；所有活动连接部位都设置丁腈橡胶密封圈，整体防护等级达到IP67，可在雨天、沙尘环境下正常使用，不会因进水进沙导致机构失效。在实际使用场景中，该款瞄准具可配套高精度狙击步枪用于远距离精确射击，也可安装在观测支架上作为单筒望远镜使用，用于野外勘探、鸟类观测等远距离观测场景，大倍率调节范围可让使用者在观测不同距离目标时快速切换倍率，无需更换观测设备；结构设计上充分考虑了枪械射击时的连续后坐冲击，所有内部构件都做了防松设计，经过上千次12号霰弹级别的后坐冲击测试后，瞄准点偏移量不超过1MOA，满足实际使用的精度保持要求。建模过程中对所有装配间隙做了公差匹配，变倍镜组的滑移轨道间隙控制在0.01-0.02mm，既保证滑移顺畅无卡滞，又不会出现镜组晃动导致的成像抖动；调节旋钮的螺纹副做了间隙补偿设计，长期使用磨损后依然可以保持调节精度，不会出现空程差过大的问题。整体外形尺寸方面，镜身总长度控制在360mm，最大外径为70mm（物镜端位置），整体重量控制在680g左右，安装后不会过度影响配套设备的重心平衡，适合长时间携行使用。
