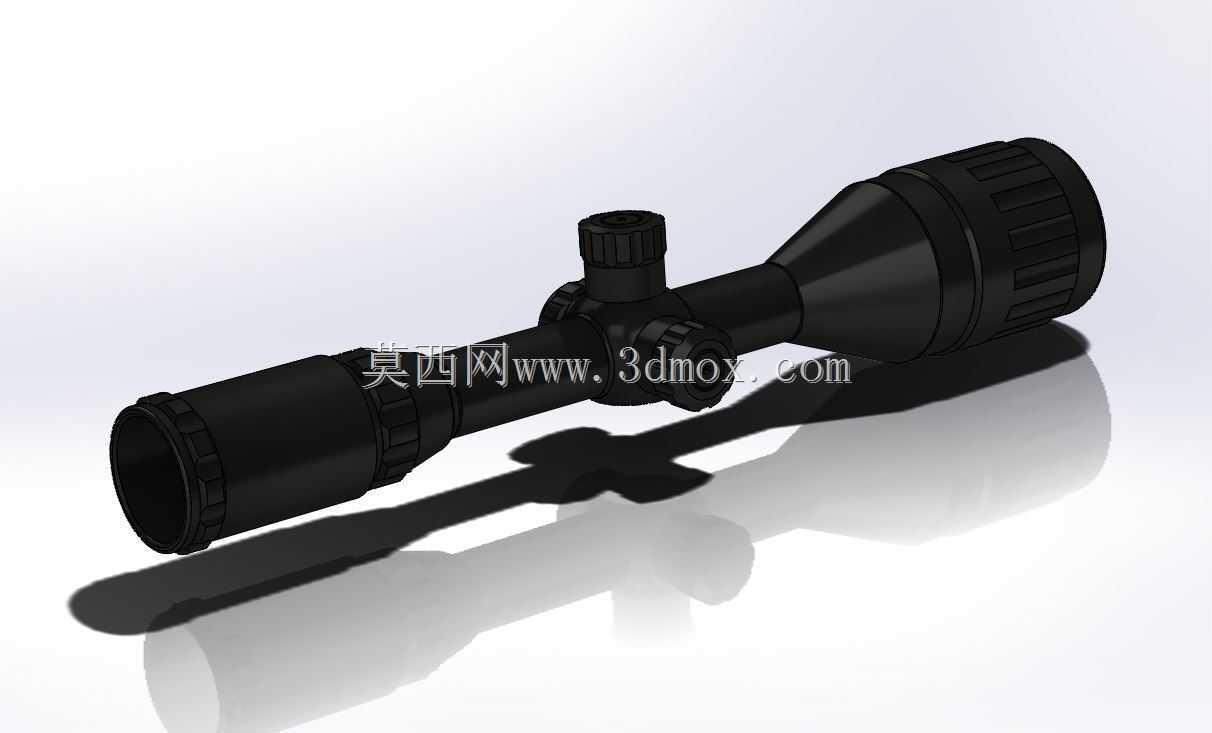

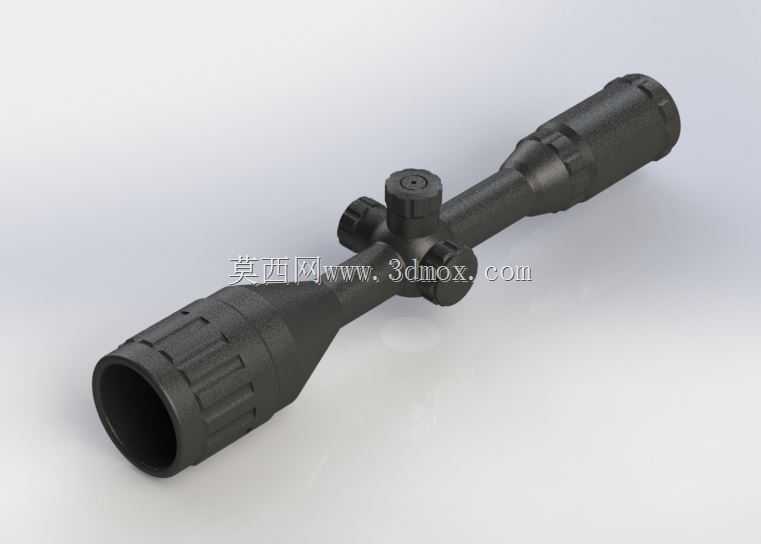

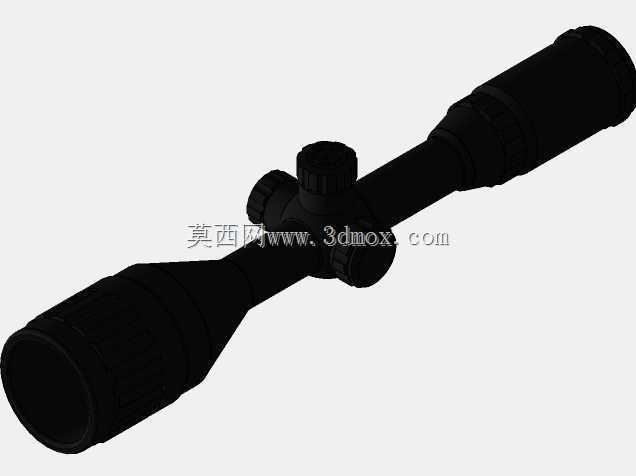

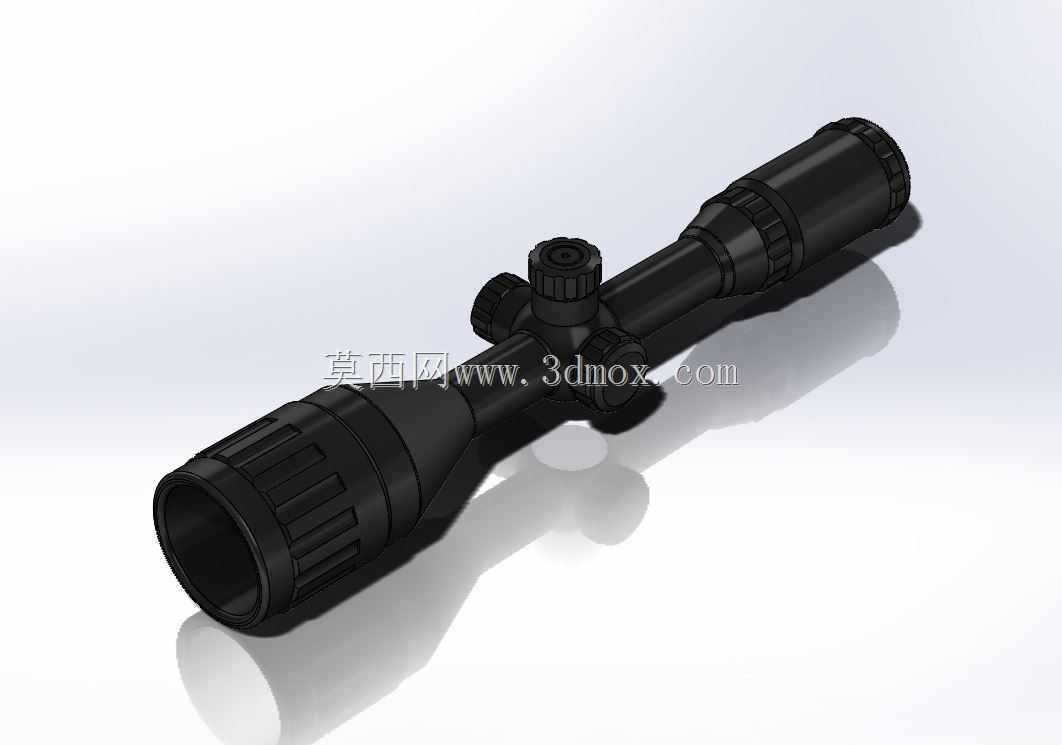

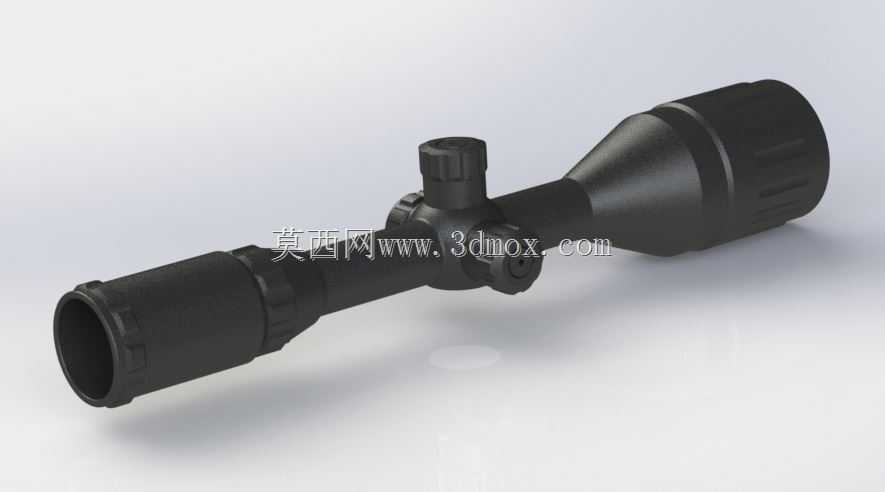

3-9倍变倍50mm物镜口径光学瞄准镜结构

　　在民用射击运动、户外狩猎、远距离观测类作业场景中，变倍式光学瞄准装置是核心的辅助观测与瞄准部件，本次呈现的3-9x50规格伸缩式瞄准结构，是这类变倍瞄具中应用覆盖最广的经典构型。从实际使用场景来看，3倍的最低倍率适配近距离快速目标捕捉，视野开阔无明显管窥效应，射手可在移动状态下快速锁定100米内的动态目标；9倍最高倍率可支撑500米距离内的目标细节观测与弹道修正，50mm口径的物镜组通光量充足，在晨昏时段、林下弱光环境下仍能保证清晰的成像亮度，无需额外加装辅助照明装置即可完成观测作业。

　　从功能特性层面拆解，该结构采用连续变倍设计，变倍调节环设置在镜身中部靠前位置，调节阻尼经过匹配设计，射手可在保持据枪姿态的前提下，通过单手操作完成倍率切换，无需改变瞄准线指向。镜身顶部的高低调节旋钮、侧方的风偏调节旋钮采用标准的咔哒定位结构，每一档调节量对应100码距离上1/4英寸的弹着点偏移量，调节过程有清晰的档位反馈，可避免误触导致的参数偏移。目镜端设置有视度调节环，可适配不同视力情况的使用者，无需佩戴矫正眼镜即可获得清晰的分划成像。物镜端的遮光罩采用一体式防滑纹理设计，可减少环境杂光进入镜筒产生的眩光，同时在物镜意外触碰障碍物时可提供一定的缓冲防护，避免镜片直接受冲击破损。

　　从结构设计思路来看，整个镜身采用等壁厚铝合金管材加工基准，镜身内部通过隔圈将物镜组、变倍透镜组、转像透镜组、目镜组依次固定在同轴位置，所有透镜光轴与镜身机械轴线的同轴度公差控制在0.02mm以内，避免变倍过程中出现瞄准点偏移的问题。镜身表面做哑光硬质阳极氧化处理，既可以提升表面耐磨性能，避免野外使用过程中砂石摩擦造成的表面损伤，也可以减少反光暴露使用者位置。镜身中部的安装基座采用标准皮卡汀尼导轨适配尺寸，安装环的夹持面做了防滑纹路处理，锁紧后可承受大口径枪械射击时的后坐冲击，不会出现镜身移位的问题。

　　从安装边界与尺寸参数来看，该瞄准镜整体长度控制在320mm左右，镜身主体外径为25.4mm，可适配市面上绝大多数标准宽度的瞄准镜安装环，物镜端最大外径为58mm，安装时需要注意与枪管上方的空间间隙，避免物镜筒与枪管、护木产生干涉。整体重量控制在400g左右，安装在枪械上后不会明显改变武器的重心位置，不会增加射手长时间据枪的负重负担。目镜端的出瞳距离设计为90mm左右，可适配后坐力较大的枪械使用，避免射击过程中目镜后移撞击射手眼眶造成伤害。内部的透镜组均做了多层镀膜处理，可减少光线反射损失，提升成像对比度，同时镜筒内部做了充氮密封处理，可实现防水防雾效果，在降雨、高湿度环境下使用时，镜筒内部不会出现结雾影响观测的问题，可适应复杂的野外作业环境。
