PCB弹簧接线端子DG142V结构设计

　　这类弹簧式PCB接线端子，在工业控制板卡、低压配电模组、小型自动化设备内部走线场景里应用极广，核心作用是实现板载线路与外部导线的快速可靠连接，替代传统螺丝压接端子，大幅提升现场接线与后期维护的效率。从结构设计逻辑来看，这款DG142V采用直插式焊针布局，焊针间距严格匹配PCB板标准孔位网格，焊针长度经过精准核算，既保证波峰焊或回流焊过程中焊锡能够充分浸润焊盘，形成可靠的焊点连接，又不会出现焊针过长顶到板底其他元器件、或是过短导致焊接强度不足的问题。绝缘基座采用绿色阻燃工程塑料材质，这种材料选型首先考虑的是长期通电工作下的耐热性，能够承受焊针传导的工作热量不发生形变，同时具备足够的绝缘电阻，避免相邻引脚之间出现爬电、击穿风险，

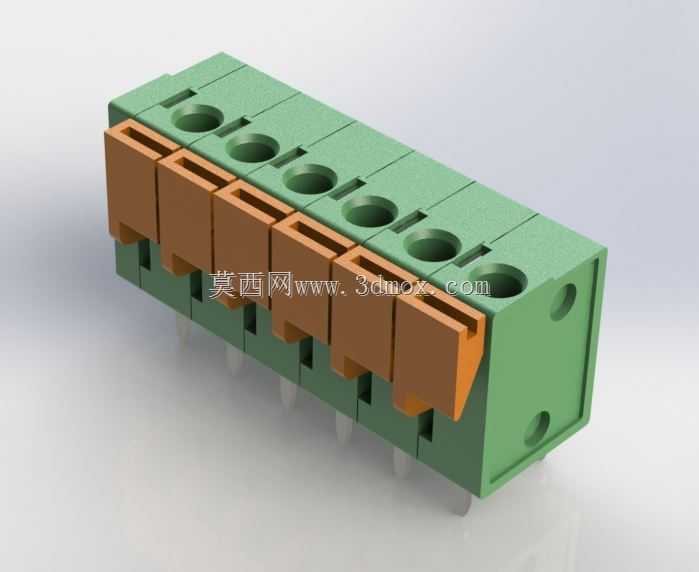

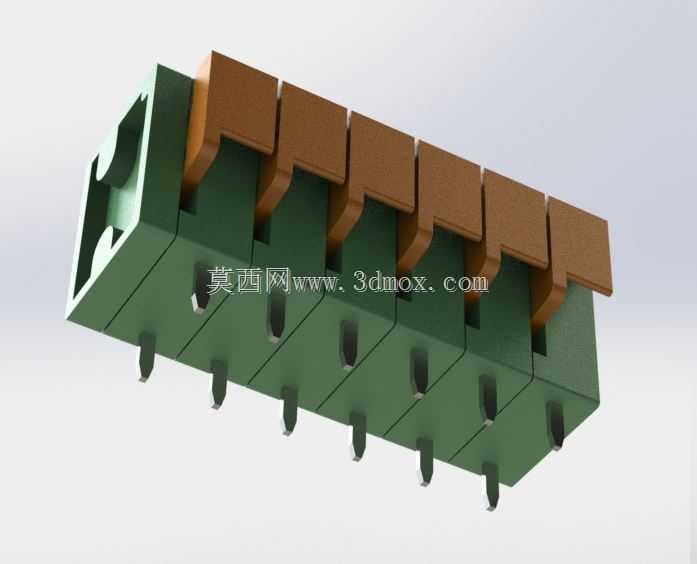

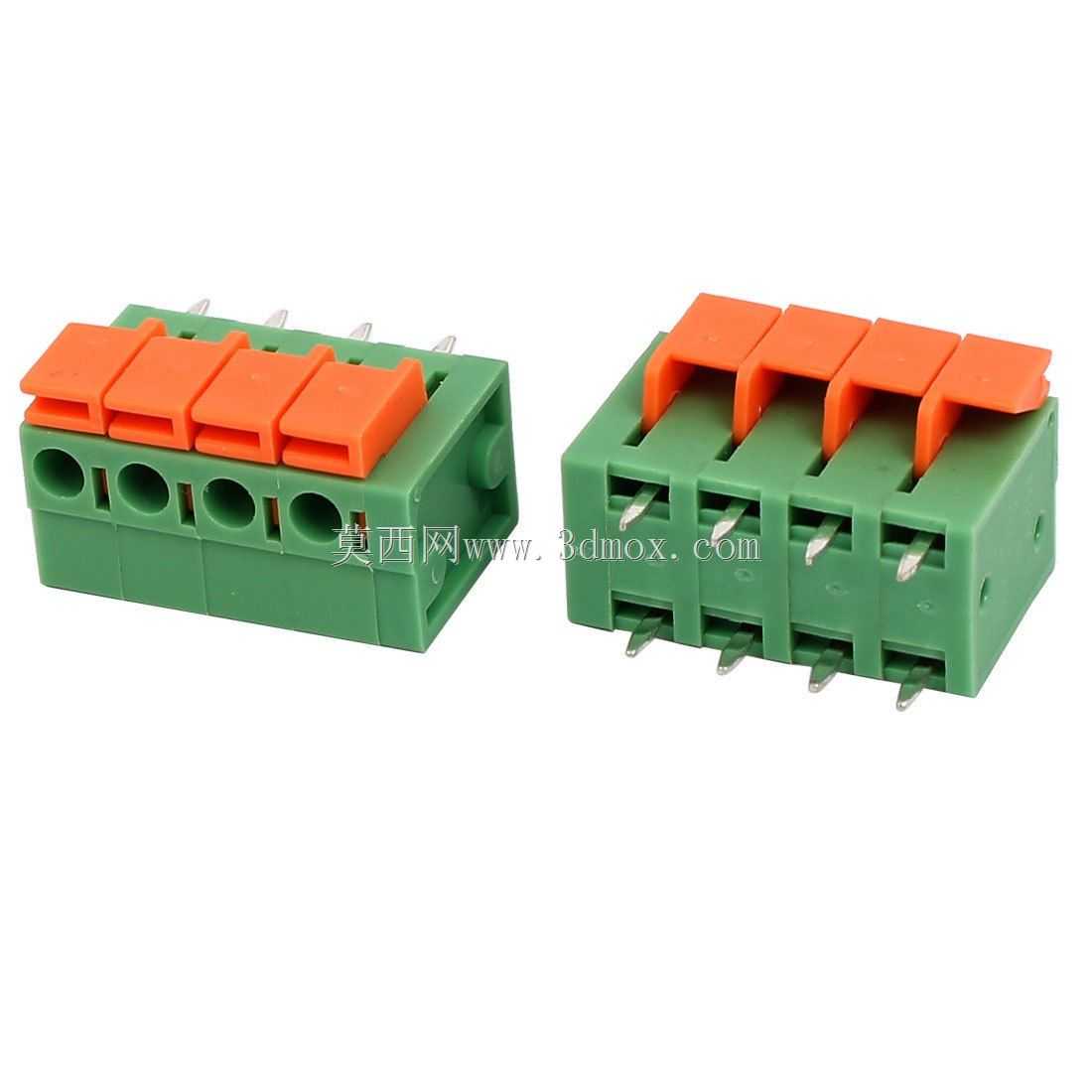

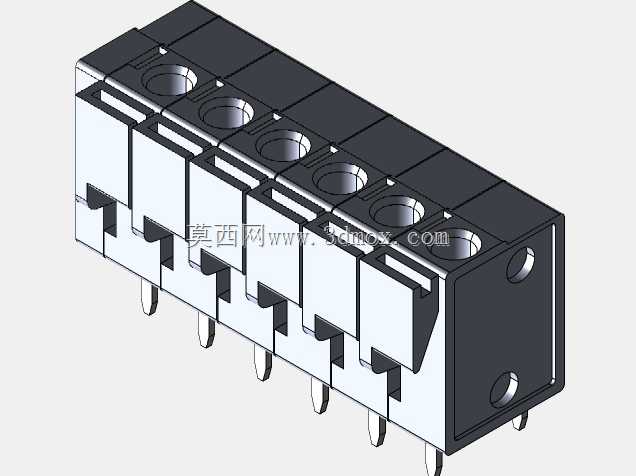

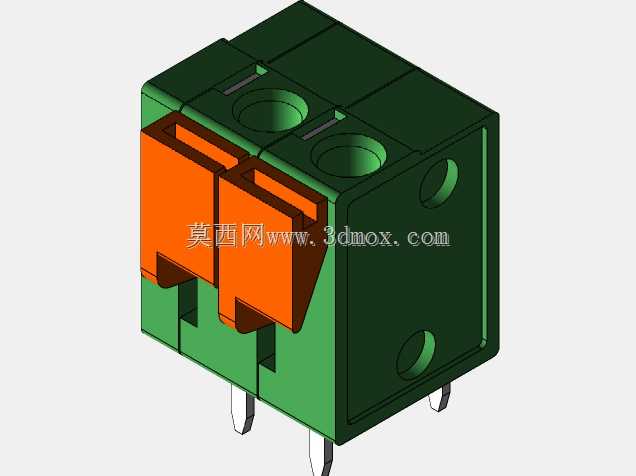

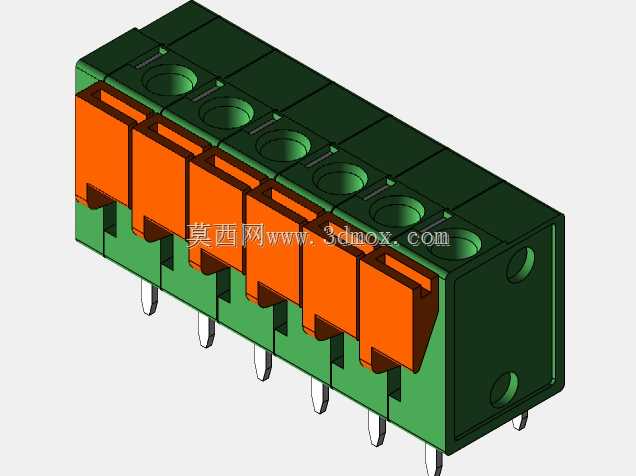

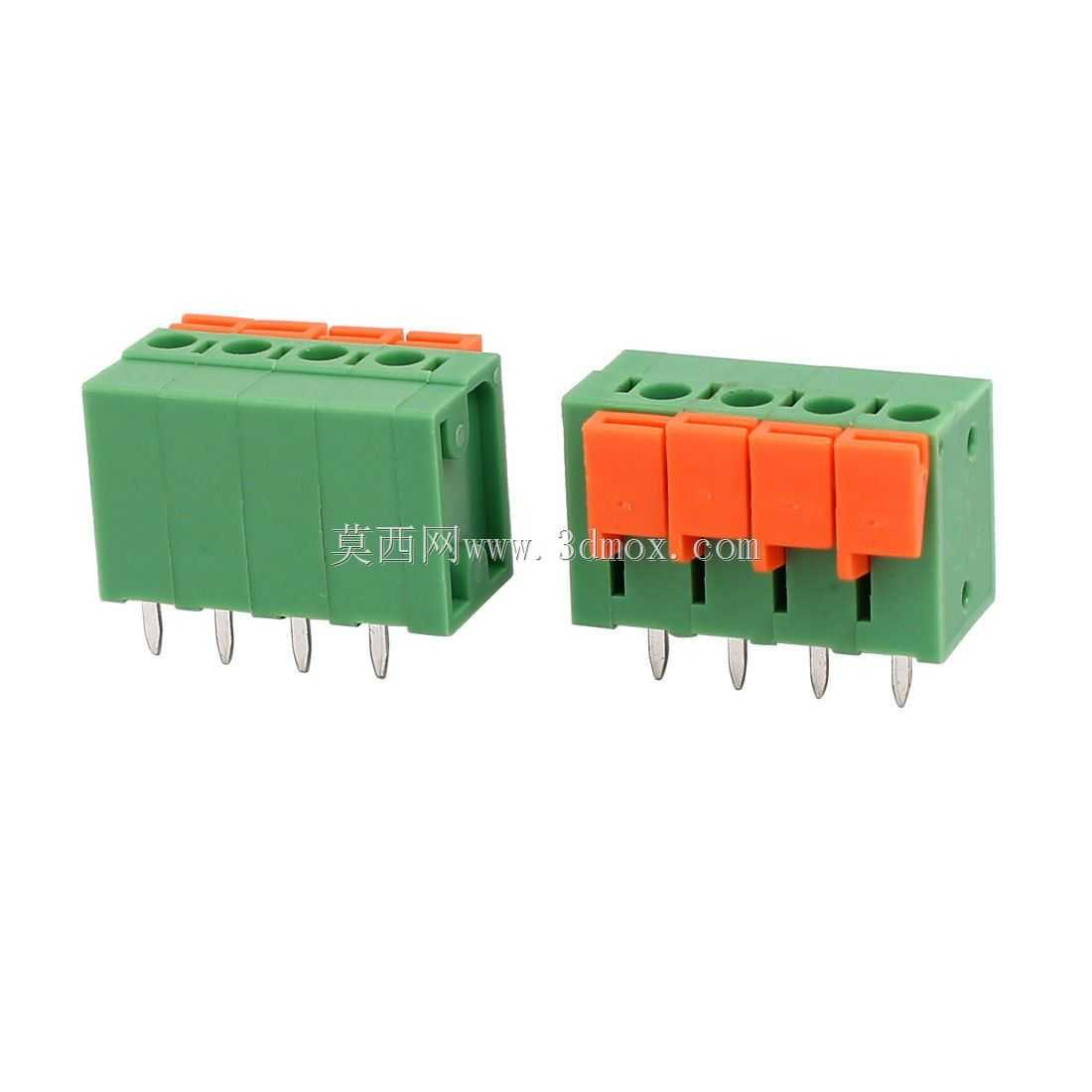

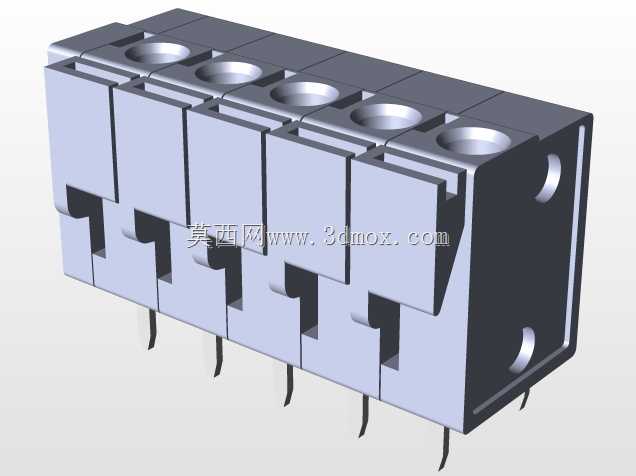

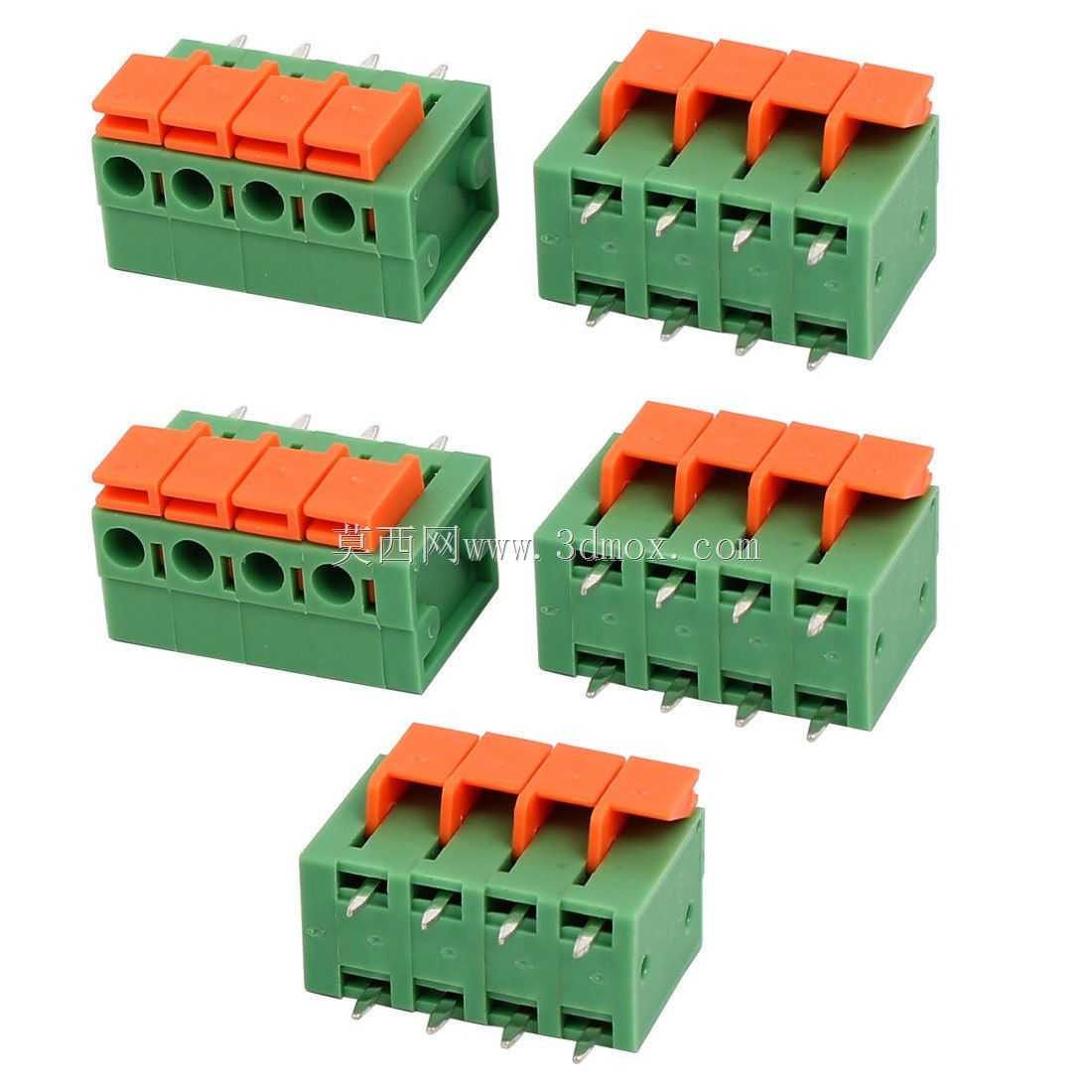

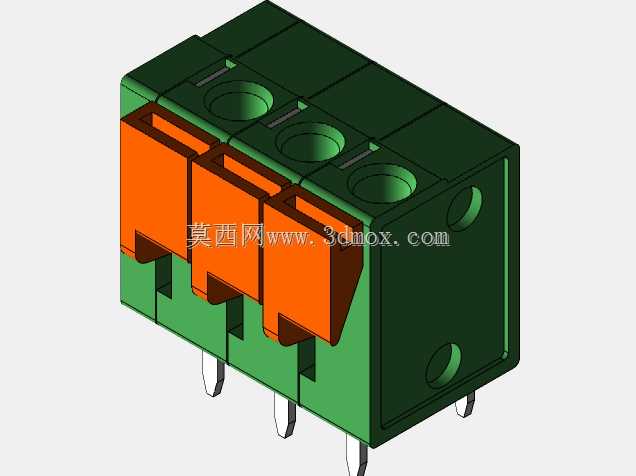

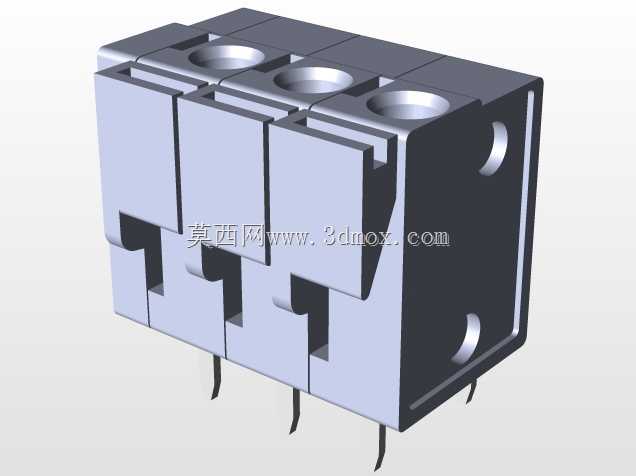

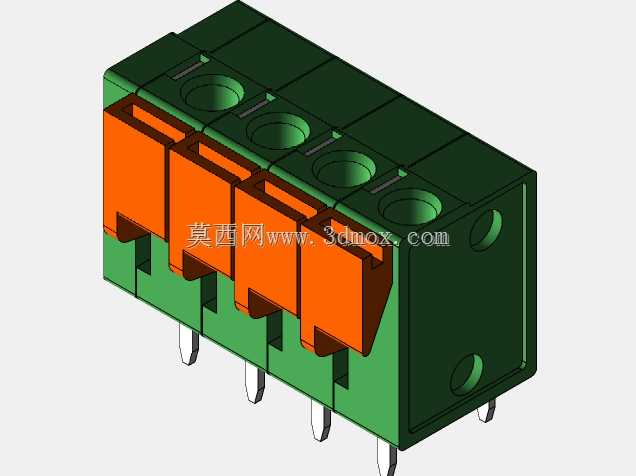

　　基座上的分隔筋结构直接将每个接线位独立隔开，即使在多芯线接线时出现铜丝外露的情况，也不会造成相邻回路短路。上部的棕色按压键是弹簧接线结构的操作部件，设计时特意做了防滑的表面纹理，现场接线时用一字螺丝刀或者直接用手指按压就能打开内部弹簧夹片，将剥好长度的导线直接插入接线孔，松开按压键后弹簧就会持续施加压紧力，牢牢夹住导线线芯，相比螺丝压接的结构，这种弹簧压接不会因为设备长期运行产生的振动出现螺丝松动、导线脱落的问题，抗振性能在车载电控、移动工业设备这类有持续振动的场景下优势非常明显。从安装边界来看，这款6位的端子整体宽度、高度都做了紧凑化设计，在PCB板上占用的安装空间经过优化，相邻端子之间可以紧密拼接扩展位数，

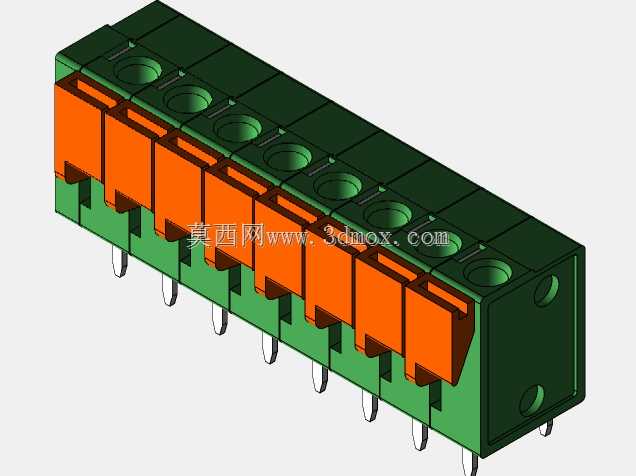

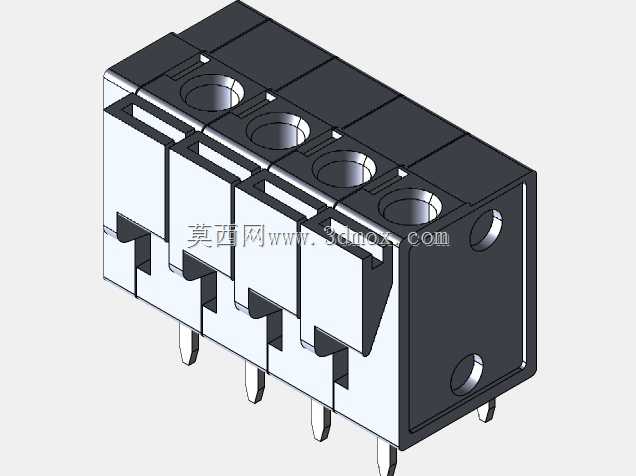

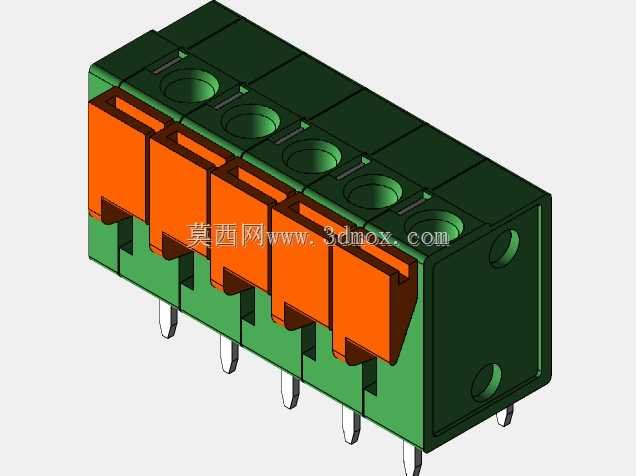

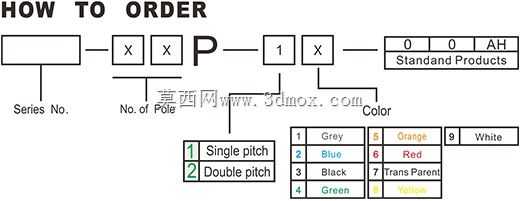

　　不需要额外预留拼接间隙，能够适配不同回路数的接线需求，焊针的排布位置与板上其他元器件的安全间距也符合低压电器的安规要求，设计时已经考虑了焊盘周围的走线空间，不会出现端子安装后挡住周边走线、影响其他元器件焊接的问题。内部的弹簧夹片采用高弹性铜合金材质，表面做了镀锡处理，既保证足够的夹持力，避免导线被拉扯脱落，又能降低接触电阻，减少大电流通过时的接头发热问题，夹片的刀口位置做了圆角处理，接线时不会割伤导线线芯，即使是多股软线也能完整插入，不会出现铜丝被夹断导致的有效导电面积减小问题。在实际选型使用时，这类端子通常适配线径在0.2到2.5平方毫米之间的单股或多股铜导线，额定电流、电压参数完全满足常规低压控制回路的使用要求，

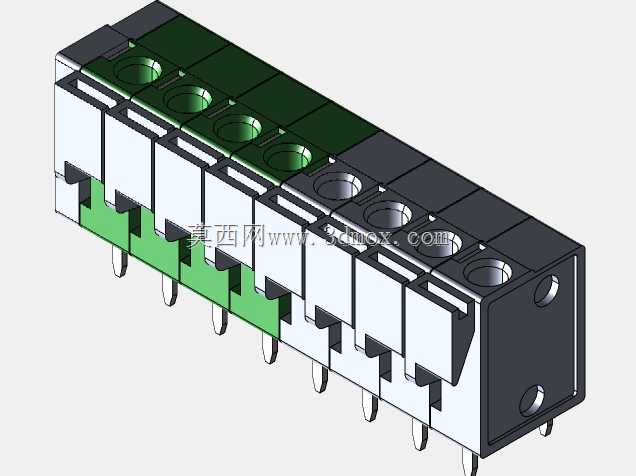

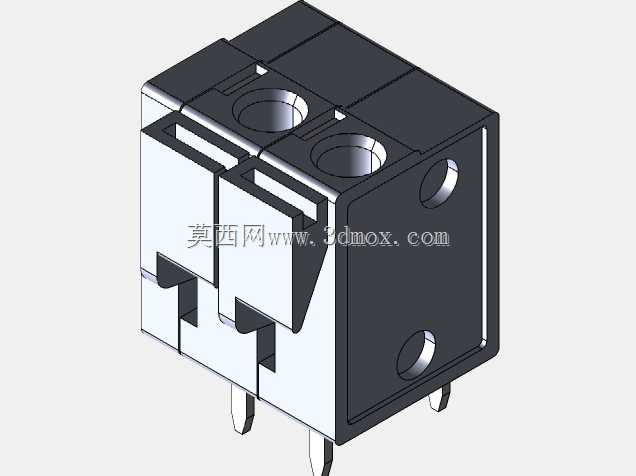

　　不管是PLC输入输出板卡的外部接线、小型电源模组的负载接线，还是传感器信号线路的转接，都能稳定工作。建模过程中需要特别注意几个配合尺寸的公差控制：首先是焊针与基座安装孔的配合公差，过松会导致焊针在基座内晃动，焊接时出现焊针歪斜、虚焊的问题，过紧则会导致装配时压入力过大，撑裂绝缘基座；其次是按压键与基座滑槽的配合，既要保证按压时滑动顺畅无卡滞，又不能有过大的间隙导致灰尘、杂物进入内部弹簧结构，影响弹簧的夹紧力；另外接线孔的直径尺寸也要精准控制，既要保证对应线径的导线能够顺利插入，又不能过大导致导线插入后偏斜，影响夹片的夹持效果。基座底部还设计了定位凸点，在PCB板对应位置开定位孔，焊接前可以先将端子卡在PCB板上临时固定，不需要额外治具就能完成端子的定位，过波峰焊时不会出现端子移位、浮高的问题，大幅提升SMT或波峰焊的生产良率。
