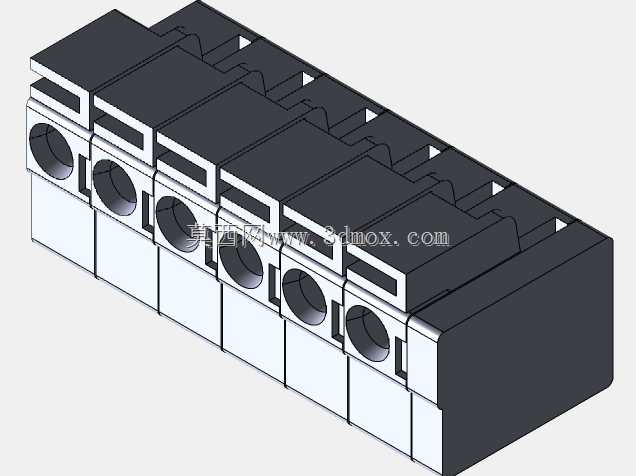

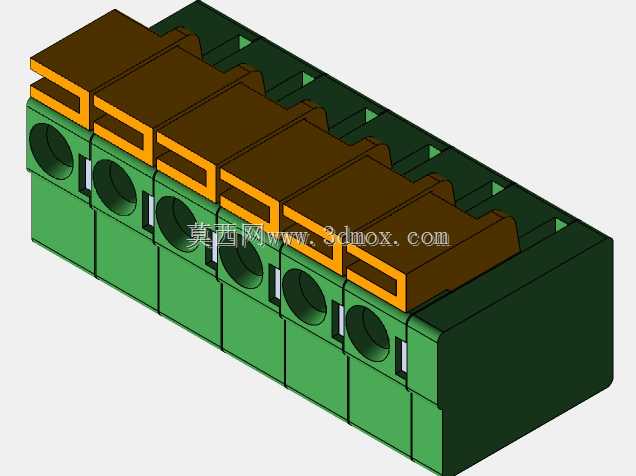

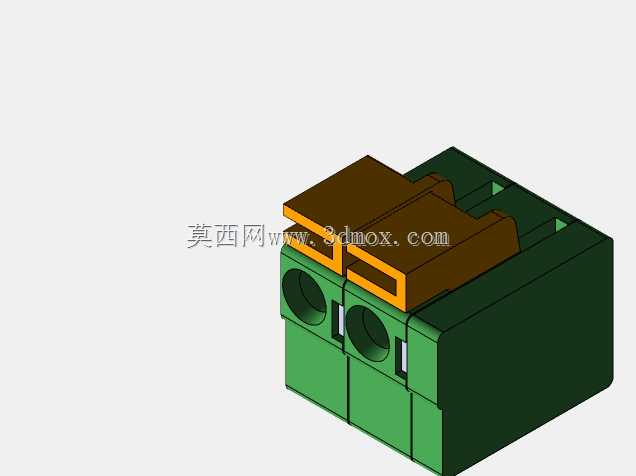

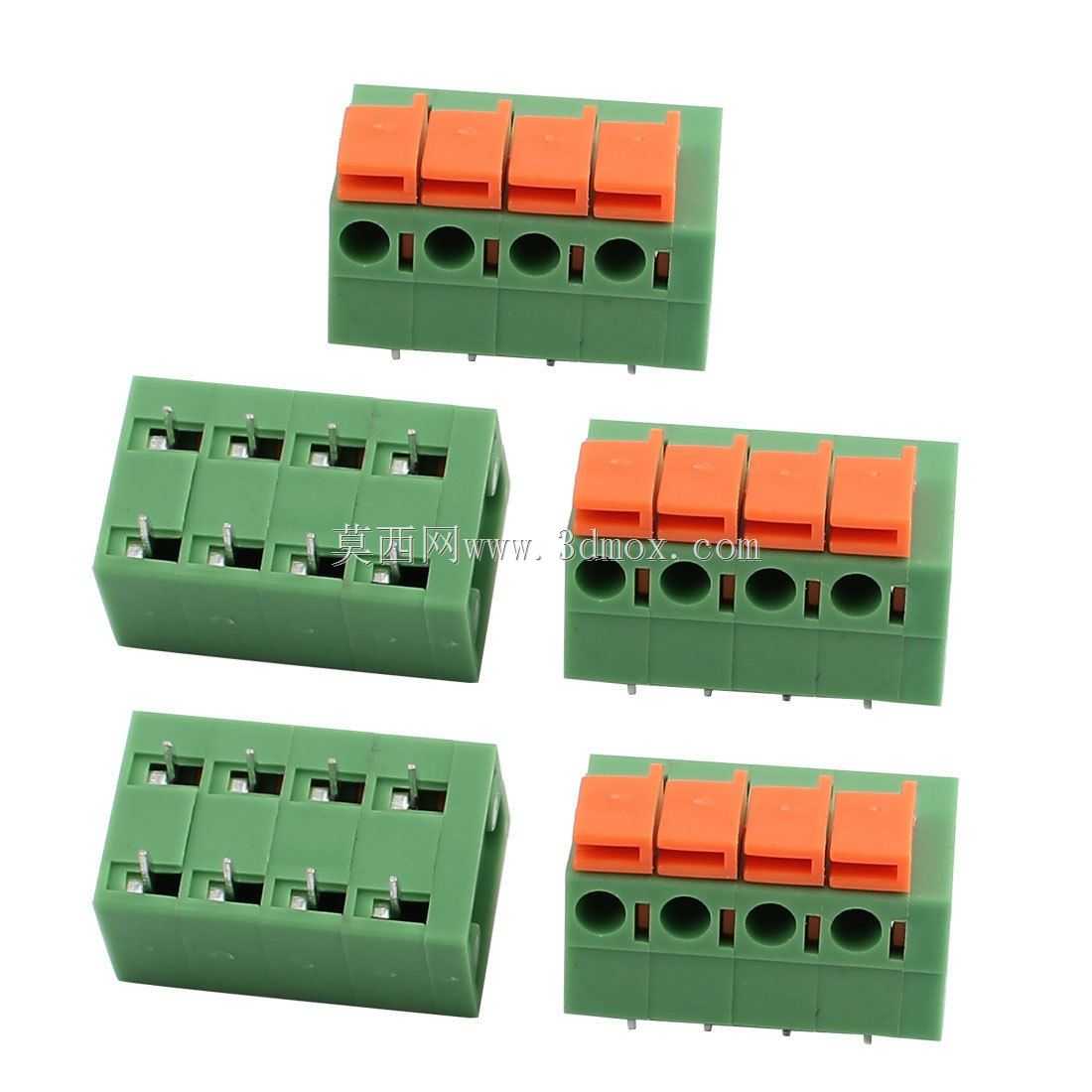

六联直插式PCB弹簧接线端子结构

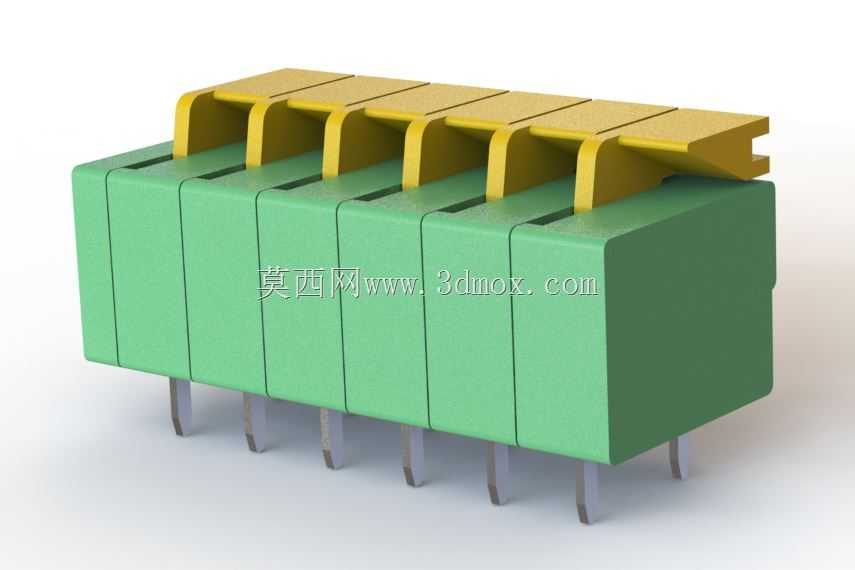

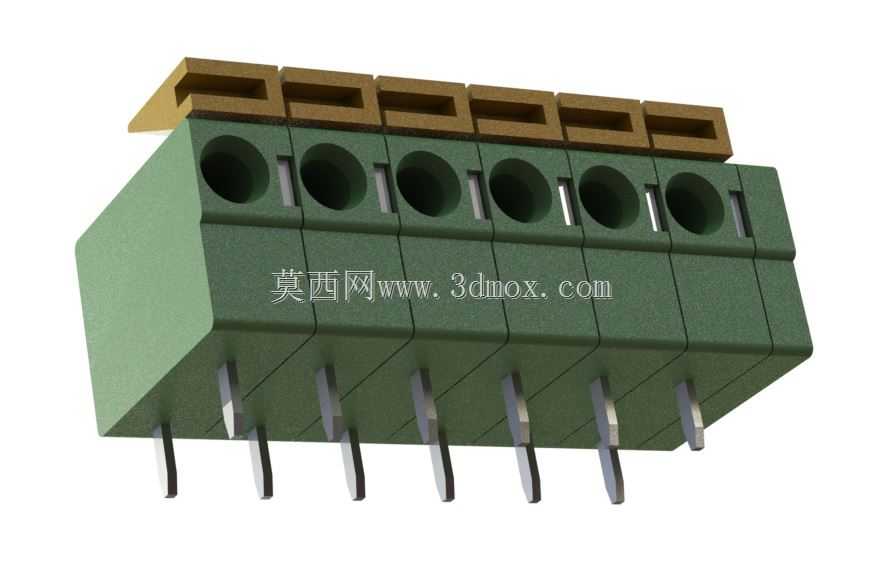

　　在工业控制板卡、小型电力监测模块、民用消费类电子控制板的PCB布线环节里，板端接线的可靠性始终是结构设计工程师需要重点考量的环节，这类弹簧式接线端子的应用，恰好解决了传统螺丝式端子接线效率低、长期震动下螺丝松动导致接触不良的痛点。日常选型时，首先要匹配PCB板的安装孔位间距，这款六联端子的针脚间距为5.08mm，是行业内通用的标准间距，适配绝大多数工控板卡的布线栅格，插针长度设计为刚好穿过1.6mm标准厚度PCB后预留0.8-1.2mm的焊锡爬升空间，波峰焊时不会出现针脚透锡不足或者焊锡溢出到端子本体的问题。从结构设计逻辑来看，这款端子采用上下分层的结构设计，上部为按压式弹簧触发区，棕色的按压帽采用耐温PA66材质，

　　可承受波峰焊时的260℃瞬时高温，不会出现受热变形导致按键卡滞的问题，按压帽下方对应每一路接线位都设置了独立的弹簧腔，内置的不锈钢弹簧经过回火定型，长期按压后弹力衰减率控制在5%以内，可保证至少500次重复接线后的夹持力稳定。下部的绿色绝缘基座采用阻燃PBT材质，阻燃等级达到UL94-V0，相邻接线位之间设置了独立的绝缘隔筋，爬电距离满足300VAC工作电压下的安规要求，不会出现相邻回路打火的风险。实际接线操作时，只需要用一字螺丝刀或者专用按压杆下压顶部的按压帽，弹簧夹片就会张开，将剥好长度6-7mm的单股硬线或者预压冷压端子的多股软线插入接线孔，松开按压帽后，弹簧夹片会以恒定的压力夹持住导线，夹持力会随着导线的拉扯自动锁紧，

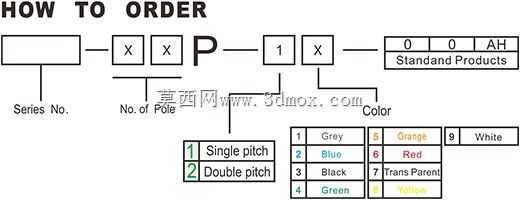

　　越拉越紧，完全避免了螺丝端子拧接过紧压断铜丝、拧接过松接触电阻过大的问题。在安装边界上，这款端子的本体宽度为6个针位乘以5.08mm间距，总宽度30.48mm，本体高度从PCB板面到按压帽顶部为13.2mm，深度方向从插针末端到端子背部为10.5mm，布局时需要在端子接线侧预留至少15mm的接线操作空间，按压帽上方预留至少8mm的螺丝刀操作空间，避免和周边的电容、继电器等较高元器件产生干涉。在不同的应用场景下，这类端子的选型也有细节差异，比如在有强震动的车载电控板场景下，需要选择带锁扣的变体型号，防止震动下按压帽误弹开；在户外使用的电力监测终端场景下，需要选择基座带密封胶圈的防水型号，满足IP65的防护要求。

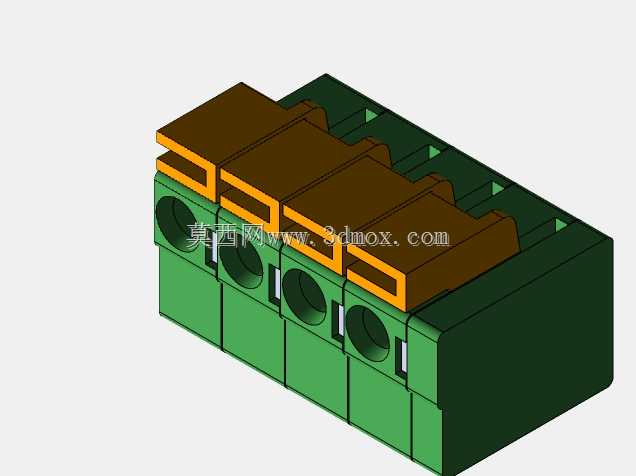

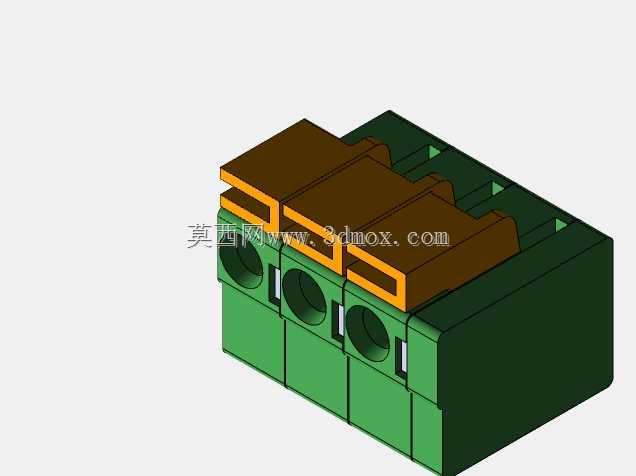

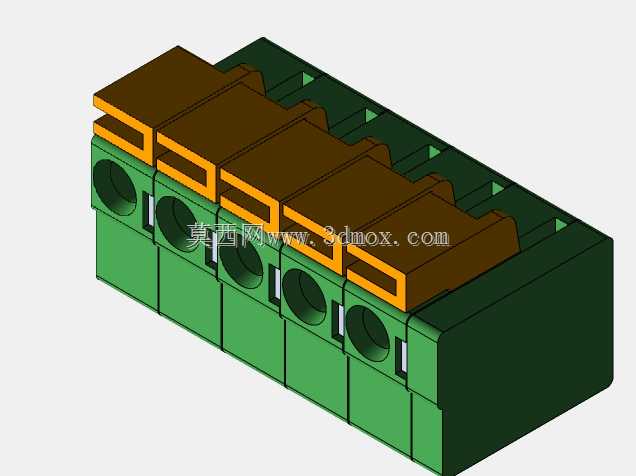

　　建模时需要重点关注几个配合公差：插针和基座安装孔的配合公差控制在0.05-0.1mm之间，既保证插针压入后不会松动，又不会出现压入时基座开裂的问题；按压帽和基座滑槽的配合公差控制在0.1-0.15mm之间，保证按压顺畅无卡滞，同时不会出现左右晃动量过大的问题；弹簧夹片的张开行程设计为3.5mm，可适配最大2.5平方毫米的导线接入，覆盖绝大多数板载信号接线、小功率电源接线的线径需求。另外，端子底部的定位柱设计为两个直径1.5mm的圆柱，间距20.32mm，和PCB上对应的定位孔过盈配合，波峰焊时可以起到辅助固定的作用，避免端子过炉时出现偏移歪斜，保证焊盘和插针对齐，减少虚焊、连焊的不良率。在长期使用的可靠性验证环节，这类端子需要通过1000小时的85℃高温老化测试、-40℃到125℃的温度循环测试，以及10g加速度的随机震动测试，保证在各种恶劣工况下的接触电阻稳定在5毫欧以内，不会出现信号中断或者接触发热的问题。对于结构设计人员来说，选用这类标准件时不需要从零开始建模，直接调用经过实际生产验证的标准模型，只需要根据自身板卡的布局调整安装位置、核对安装尺寸即可，能够大幅缩短研发周期，避免自行设计非标端子带来的开模成本高、可靠性验证周期长的问题。
