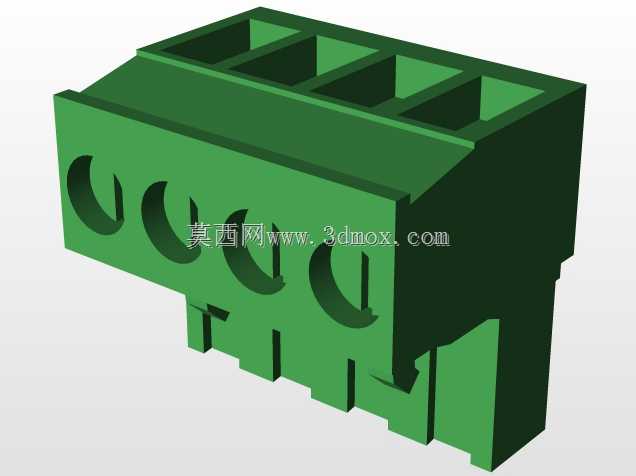

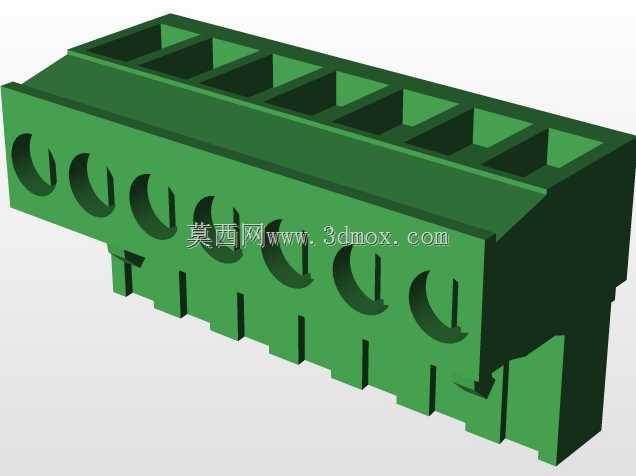

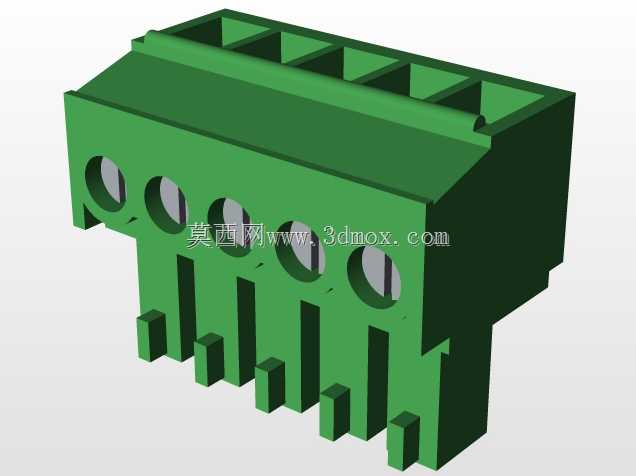

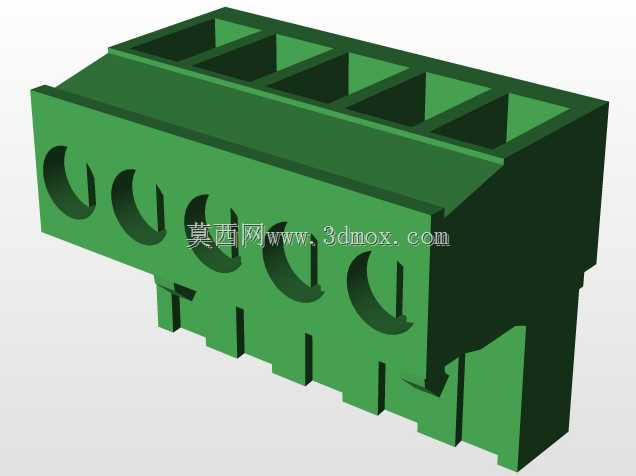

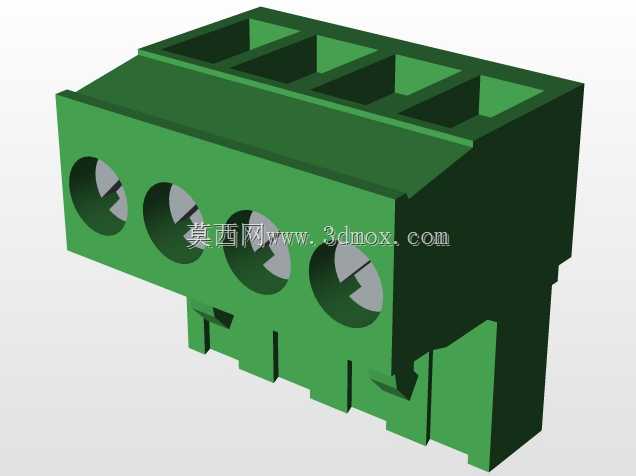

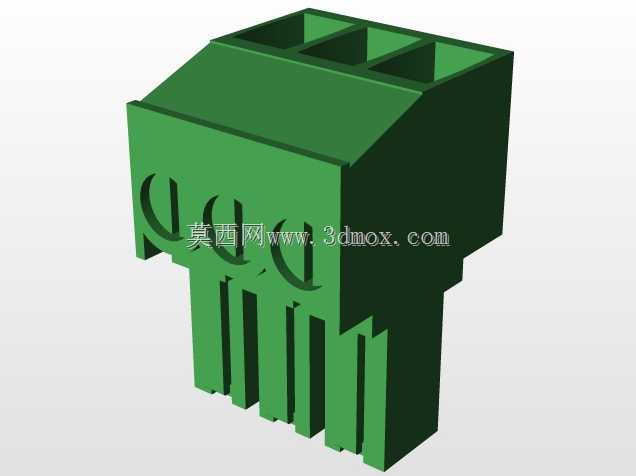

插拔式绿色接线端子多规格组合结构

　　这类插拔式接线端子广泛应用在工业控制柜、PLC IO扩展模块、低压配电回路、小型自动化设备的信号与小功率动力接线场景中，是电气柜内布线、设备外接信号线缆连接的核心基础连接件。日常做设备电气布局时，这类端子的插拔结构能大幅降低现场接线的返工成本，不需要在柜内狭小空间里逐个拧线，提前在线缆端压好插针或者直接将线接在插头侧，现场直接对准插座插合即可完成连接，后期设备维护更换模块时，也不需要重新梳理每根线的线号，直接拔下插头就能完成模块拆卸，能减少至少三成的现场布线工时。

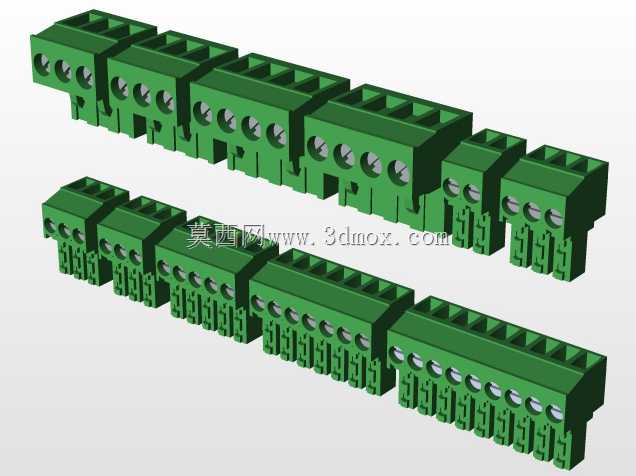

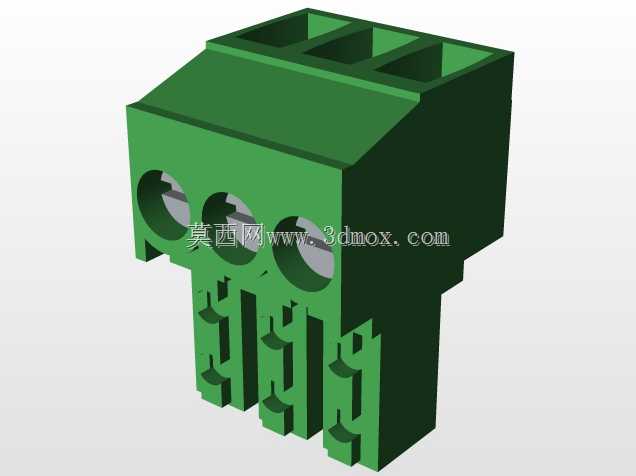

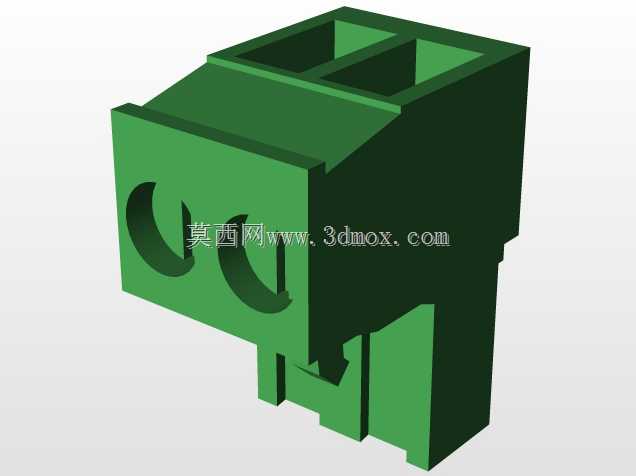

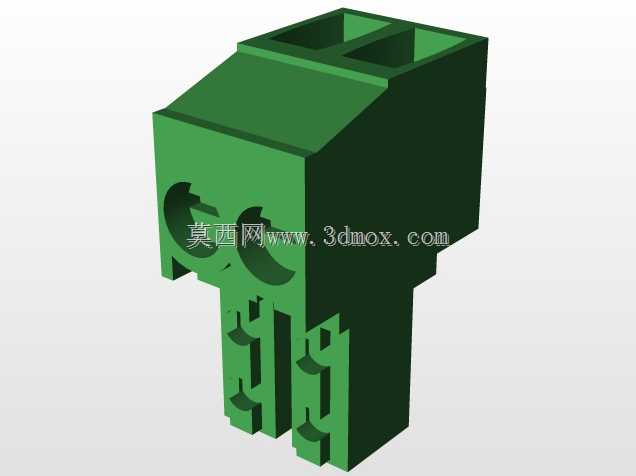

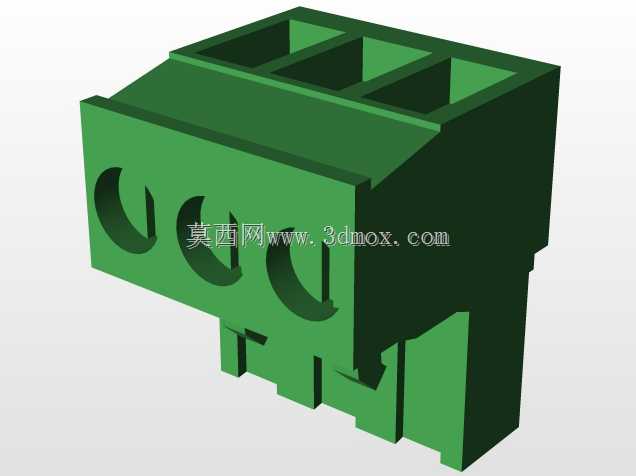

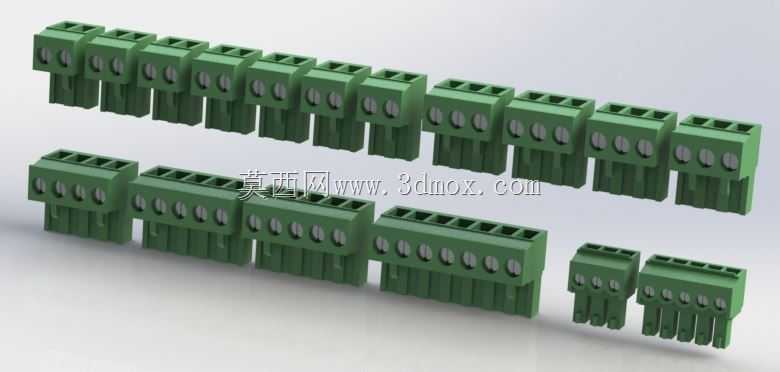

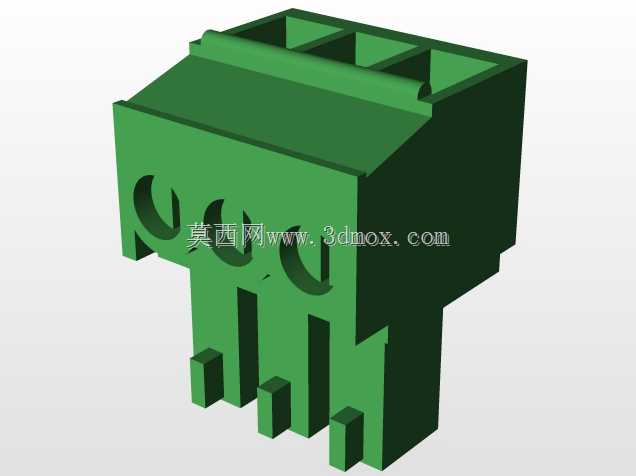

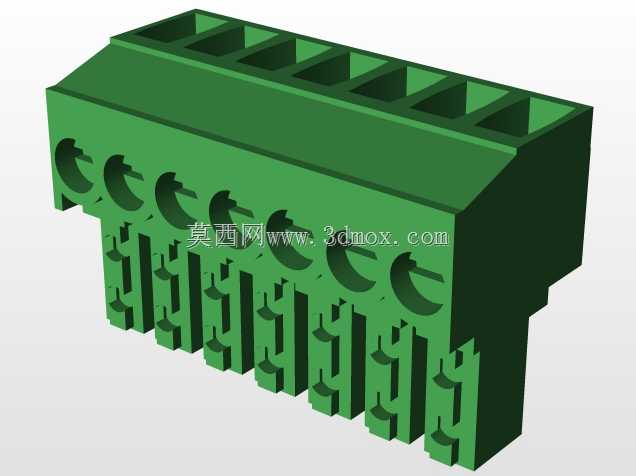

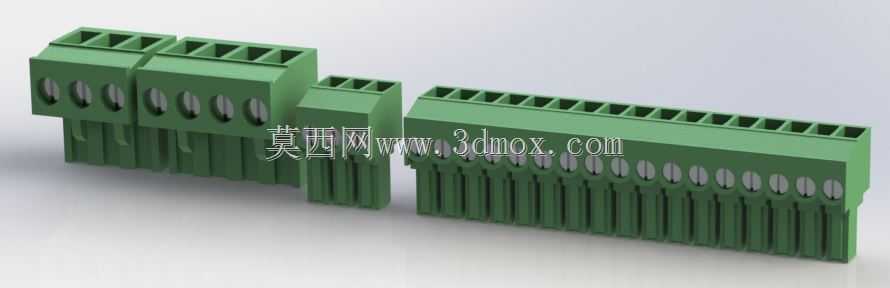

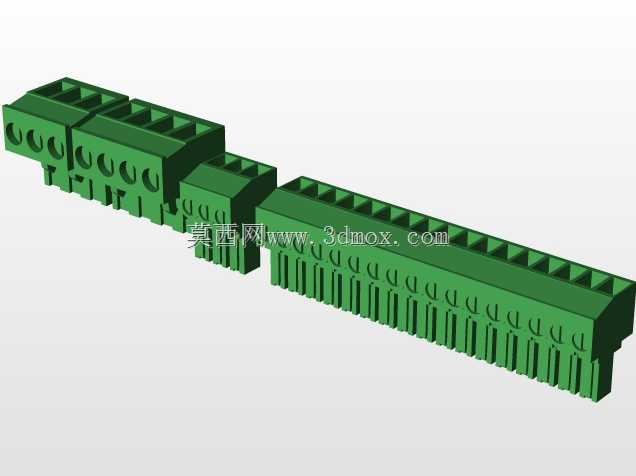

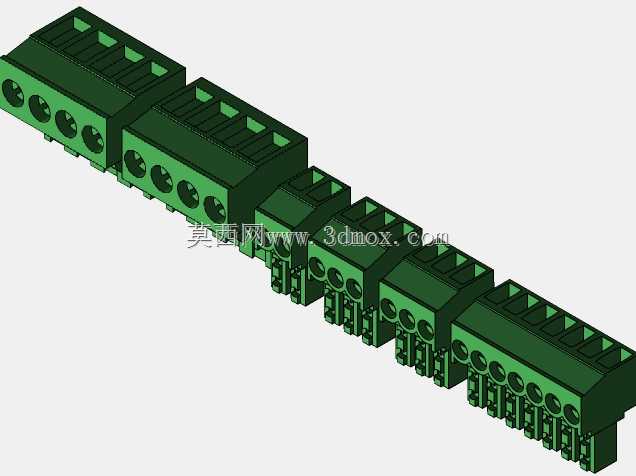

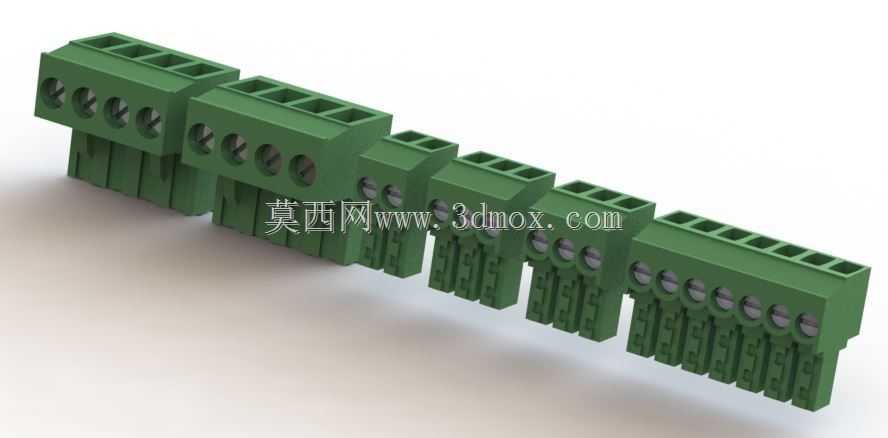

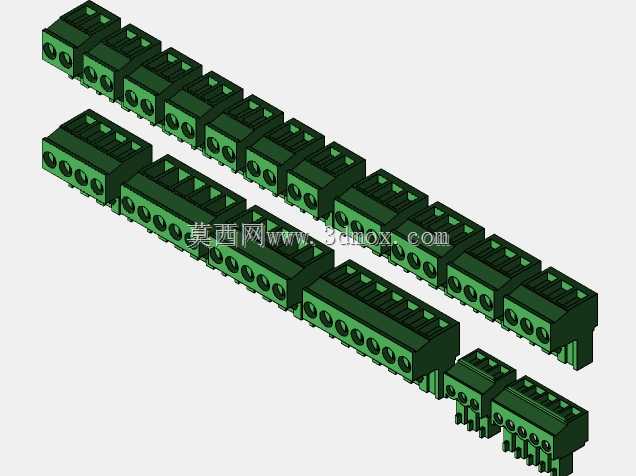

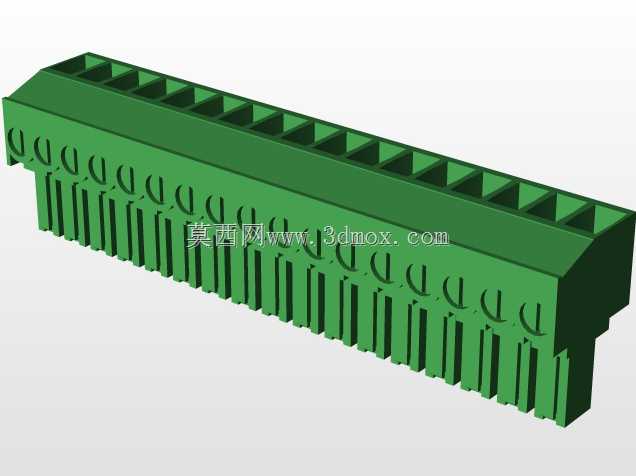

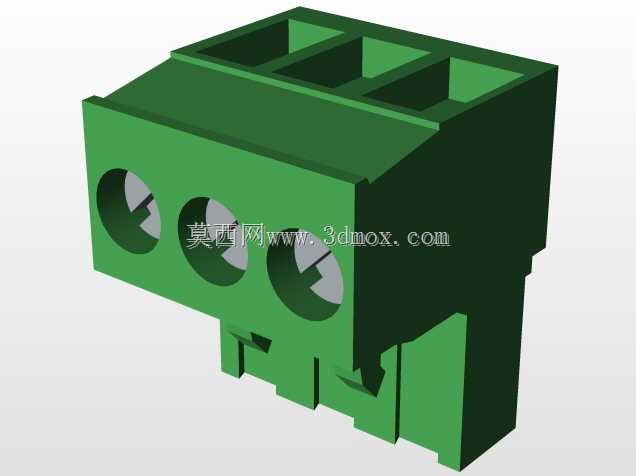

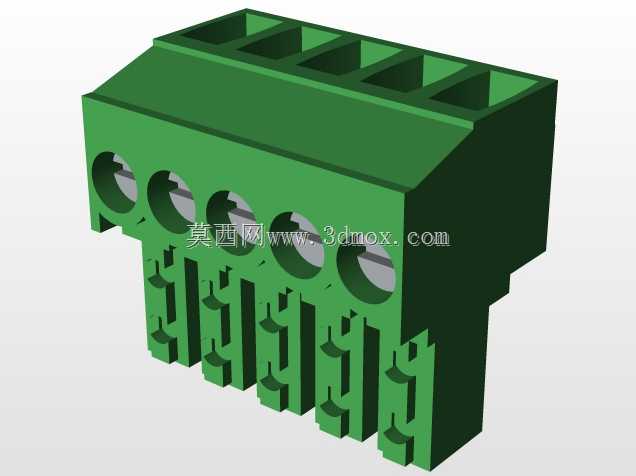

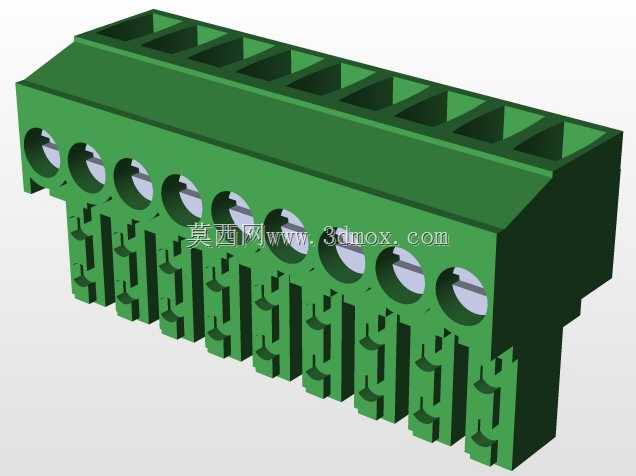

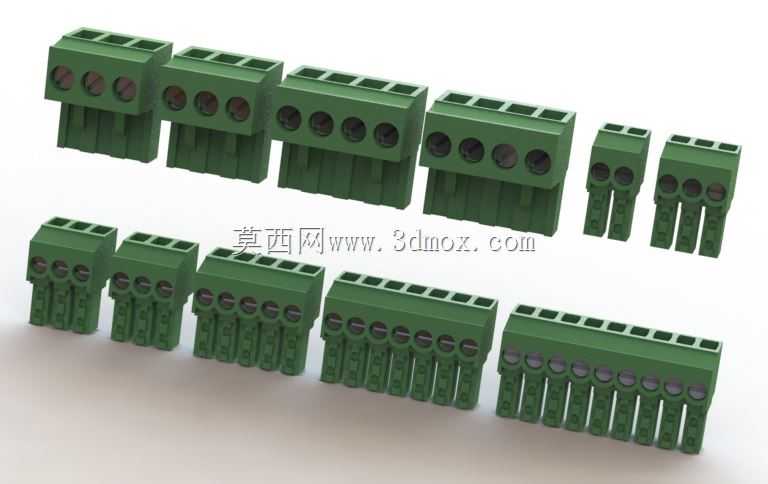

　　从功能特性来看，该系列端子覆盖了2位到12位的不同极数规格，能适配从2路开关量信号到多回路模拟量传输的不同接线需求，每一位的接线位都采用独立的螺丝压线结构，压线时能将单股硬线或者压了冷压端子的多股软线牢牢固定，避免设备运行过程中因为振动、拉扯出现接线松脱的问题，相邻接线位之间设置了隔离挡边，能有效防止不同回路之间的飞线、毛刺短路，提升电气连接的可靠性。端子的插拔结合面做了导向卡扣结构，插合时能自动对位，不会出现插错位、插偏导致的针脚弯折问题，插合到位后会有轻微的卡扣卡合反馈，避免运输或者设备振动过程中插头自行松脱。

　　设计这类端子的三维模型时，首先要明确不同极数端子的宽度基准，单极的宽度统一为5.08mm，这是工业接线端子的通用间距标准，能和市面上绝大多数同间距的PLC端子、继电器端子兼容互换，建模时先完成单极的基座、压线螺丝孔、插拔公母配合结构的建模，再通过线性阵列的方式生成不同极数的型号，同时要保证每一个极数的安装孔位都符合导轨安装或者螺丝固定的尺寸要求。端子的插拔公头和母座的配合公差要控制在合理范围，既要保证插合时不会过松导致接触电阻过大，也要避免过紧导致现场插拔费力，建模时公端的插片厚度、母端的夹持弹片间隙都要按照行业通用的配合公差来设置，同时要预留出塑料件成型的拔模斜度，保证模型能直接用于注塑模具的开模参考。

　　外形尺寸与安装边界方面，单极端子的高度从安装基面到端子顶部的尺寸为14.2mm，前后方向的深度为10mm，不同极数的总宽度按照极数乘以5.08mm计算，比如2位端子总宽度为10.16mm，12位端子总宽度为60.96mm，安装时如果是采用标准DIN导轨安装，端子底部的导轨卡扣要适配35mm标准DIN导轨的尺寸，卡扣的卡合深度、弹性让位空间都要和导轨的截面尺寸匹配，保证端子卡到导轨上之后不会出现前后晃动、上下松脱的问题。如果是采用螺丝直接固定的安装方式，端子基座两端的固定孔中心距要对应不同极数做适配，固定孔的直径为3.2mm，能适配M3的安装螺丝，固定孔周围要做加强筋结构，避免拧螺丝时塑料基座出现开裂。

　　在实际设备选型应用中，这类端子的额定载流量按照单极10A设计，能满足AC220V以下小功率动力回路、DC24V信号回路的接线需求，建模时还要考虑端子的标识区域，每一位接线位上方都预留了1.5mm高的标识位，可以粘贴线号标签或者直接激光打印线号，方便后期维护时识别回路。端子的塑料外壳采用PA66阻燃材质，建模时外壳的壁厚统一设置为1.2mm，既保证足够的结构强度，也能控制材料成本，内部的导电插片采用铜镀锡材质，导电性能好且不容易氧化，能保证长期使用的接触稳定性。做设备三维布局时，要注意端子排周围预留至少30mm的接线操作空间，方便手或者螺丝刀伸入完成压线、插拔操作，端子排和旁边的线槽、继电器、断路器之间要留出足够的走线间隙，避免线缆弯折半径过小导致的线芯损伤。
