异形铰接式机械连接结构件

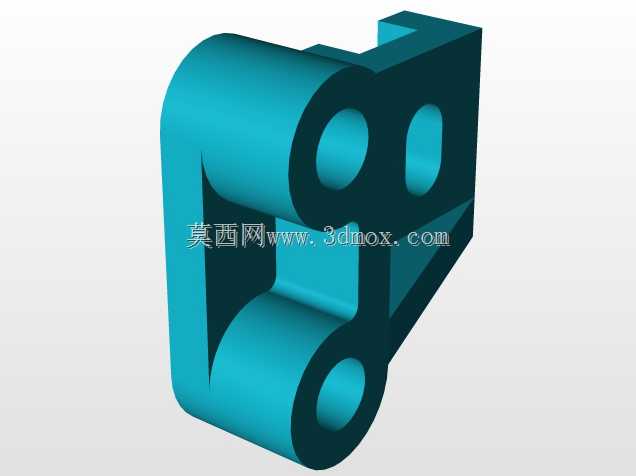

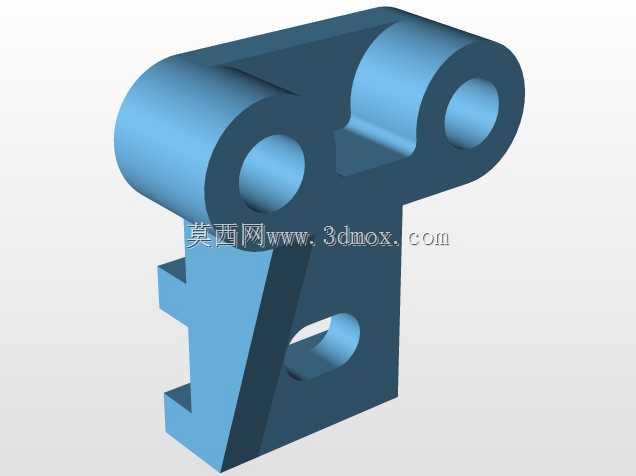

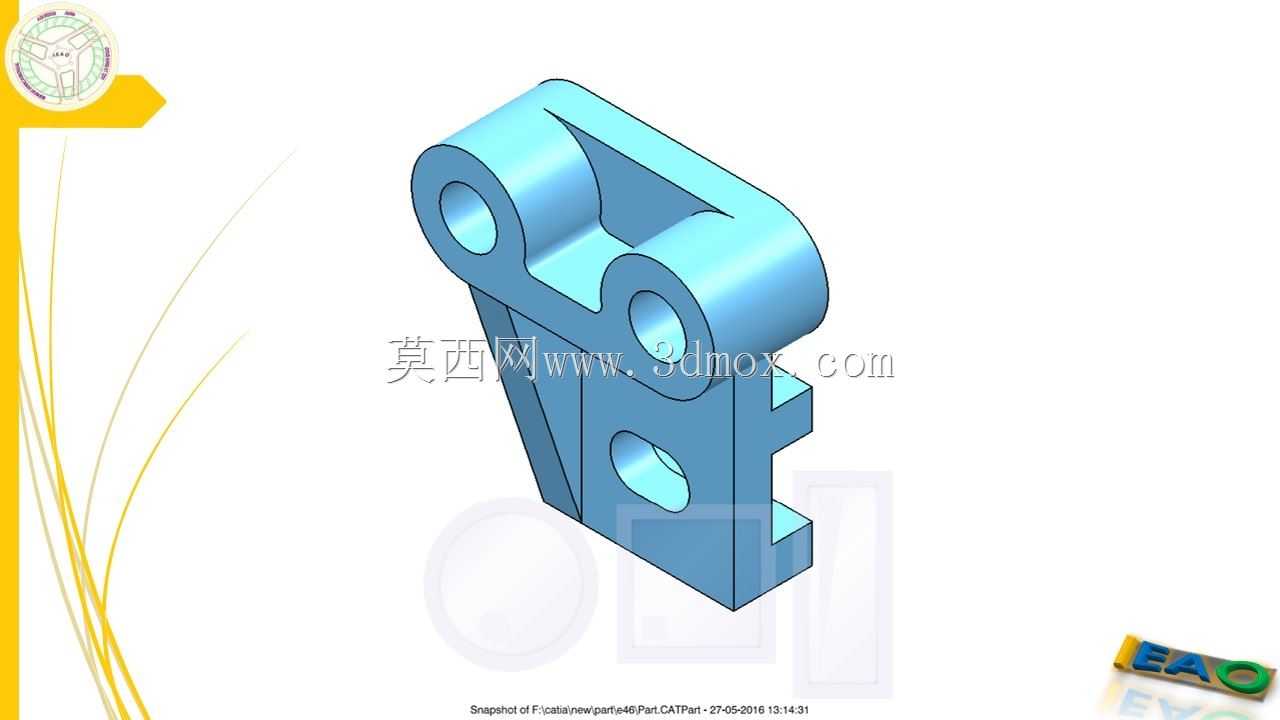

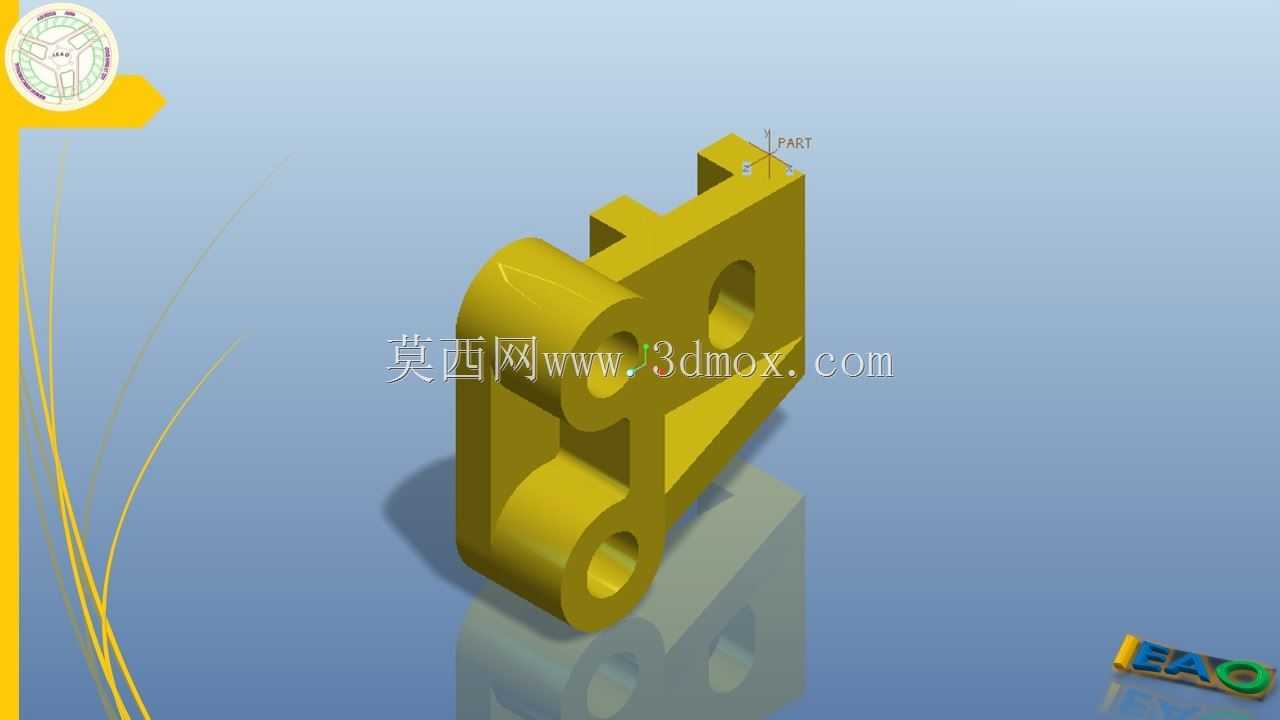

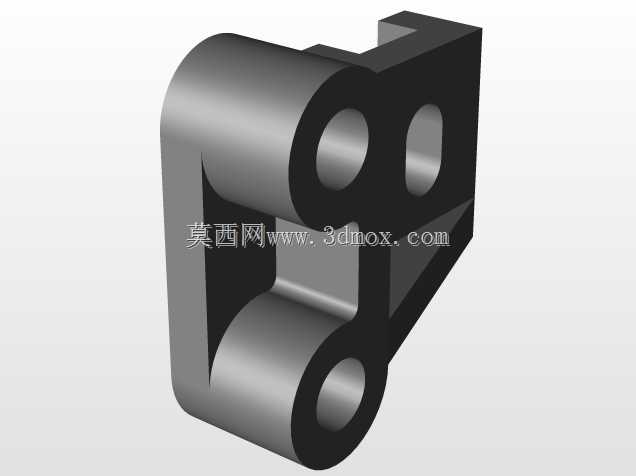

　　这类带双同轴铰接孔的异形结构件，常见于中小型自动化输送线的侧边挡料机构、轻工包装设备的连杆传动单元，以及小型工装夹具的可调支撑部位，核心作用是实现两个运动部件之间的铰接传动，同时承担一定的侧向载荷与限位功能，避免运动过程中出现部件窜动、卡滞的问题。从结构设计逻辑来看，主体采用一体化铸造成型后再做机加工的工艺路线，两个同轴的圆柱铰接孔是整个零件的装配基准，孔位的同轴度公差控制在0.02mm以内，孔壁预留0.1mm的精加工余量，装配时可配合铜套或者滚针轴承使用，降低铰接转动时的磨损量，延长部件的整体使用寿命。零件侧面伸出的带凸台定位结构，是用来和相邻的传动摆杆做刚性连接的，凸台上的异形安装孔做了沉头设计，

　　装配时内六角螺栓的头部可以完全沉入沉孔内，不会突出零件表面，避免运动过程中螺栓和周边的固定机架发生刮碰。零件主体的弯折造型是根据实际安装空间做的避让设计，在满足铰接强度要求的前提下，尽可能削减了非受力区域的材料厚度，整体重量比同载荷等级的直角式铰接件轻30%左右，适合在对运动部件惯量有要求的高速往复机构中使用。从安装边界来看，两个铰接孔的中心距是整个零件安装的核心尺寸，装配时需要保证相邻两个铰接副的中心距和该尺寸偏差不超过0.05mm，否则会出现传动卡涩、铰接孔偏磨的问题；零件的最大外轮廓宽度要和安装槽的预留间隙保持在1-2mm之间，既不能间隙过大导致部件晃动，也不能间隙过小导致热胀冷缩时出现卡滞。零件的受力面做了2mm的圆角过渡，

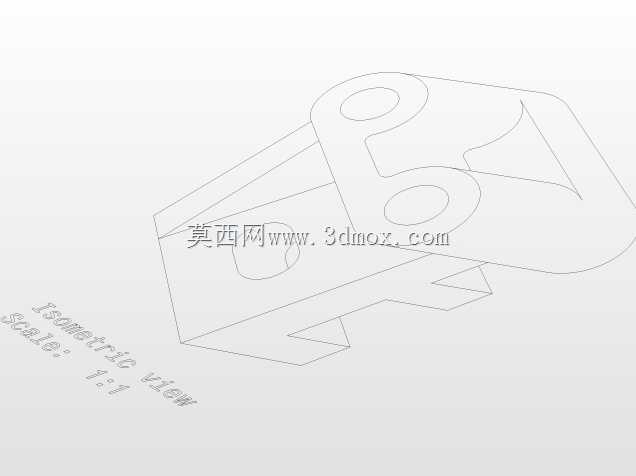

　　避免应力集中导致零件在交变载荷下出现断裂，铰接孔的端面做了0.5mm的倒角处理，方便装配时轴承或者铜套的压入，不会刮伤配合件的表面。在实际设备运行过程中，这个零件会随着摆杆做0-90度的往复摆动，每分钟的往复次数最高可以达到60次，所以材料选用了常用的45号钢，表面做发黑处理，具备基础的防锈能力，同时表面硬度可以达到HB220-250，能够满足常规工况下的耐磨要求。如果是用在有腐蚀性介质的食品包装设备上，也可以将材料更换为304不锈钢，表面做电解抛光处理，适配食品级的生产环境要求。设计建模过程中，先确定两个铰接孔的中心位置与孔径尺寸，再根据周边部件的运动轨迹画出零件的外轮廓，逐一检查运动过程中零件和周边固定件、活动件的最小间隙，

　　保证最小间隙不小于1.5mm，避免出现运动干涉；之后再添加安装凸台、沉孔、圆角、倒角这些细节特征，所有的机加工面都标注了对应的粗糙度要求，铰接孔内壁的粗糙度要求为Ra1.6，安装贴合面的粗糙度要求为Ra3.2，非加工面的粗糙度保持铸造默认的Ra12.5即可，不需要额外做机加工处理，平衡零件的加工成本与使用性能。
