SOT109-1封装SO16表贴电子元器件结构

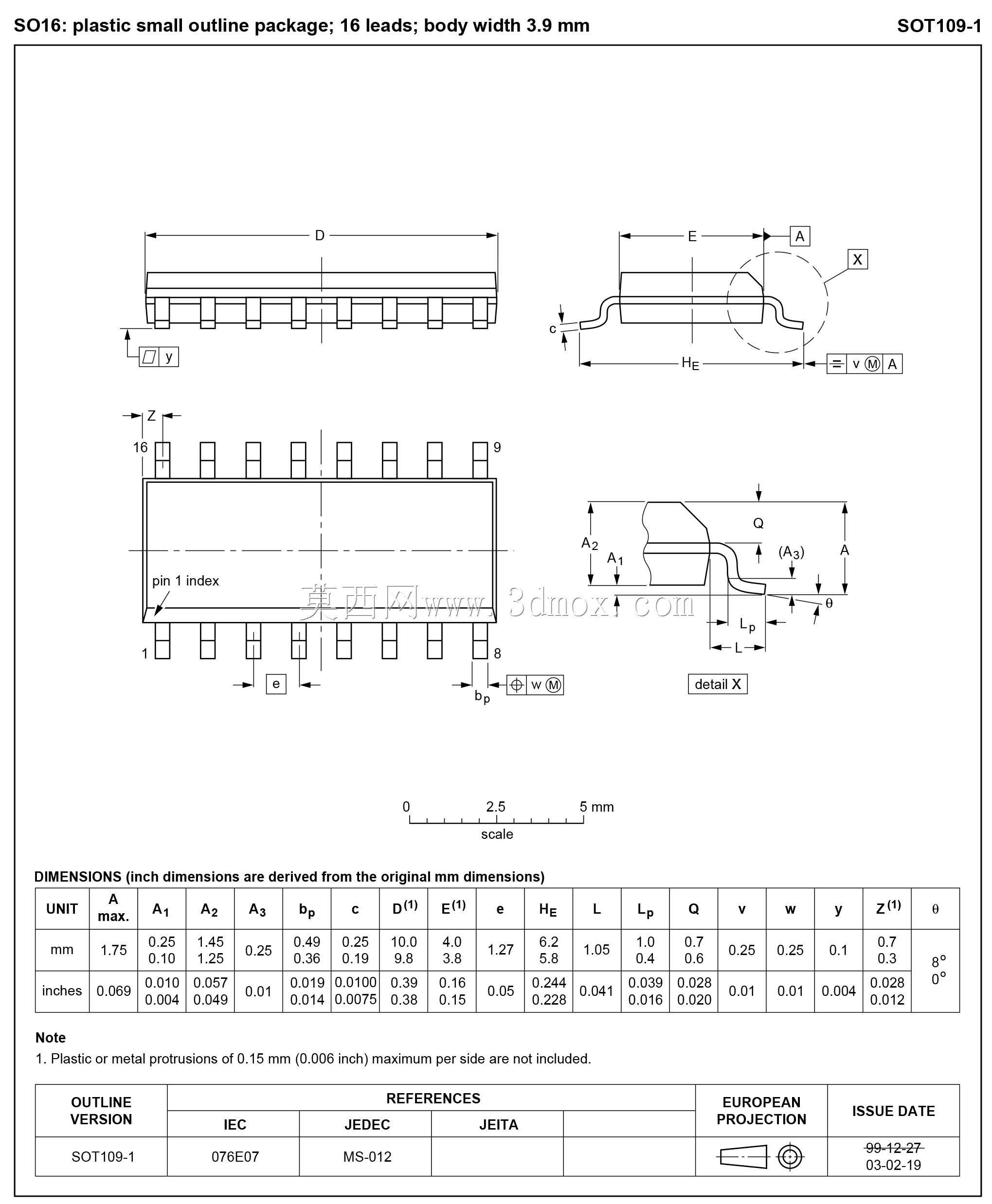

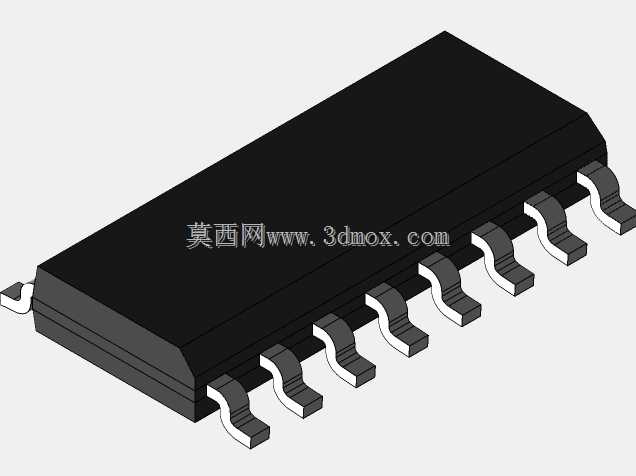

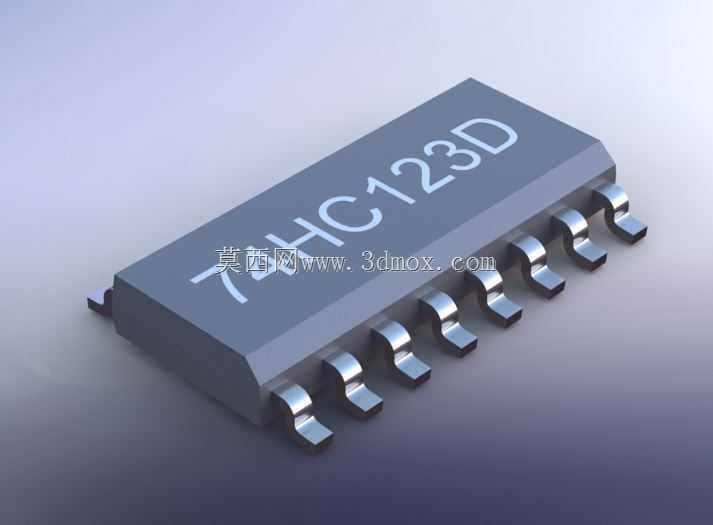

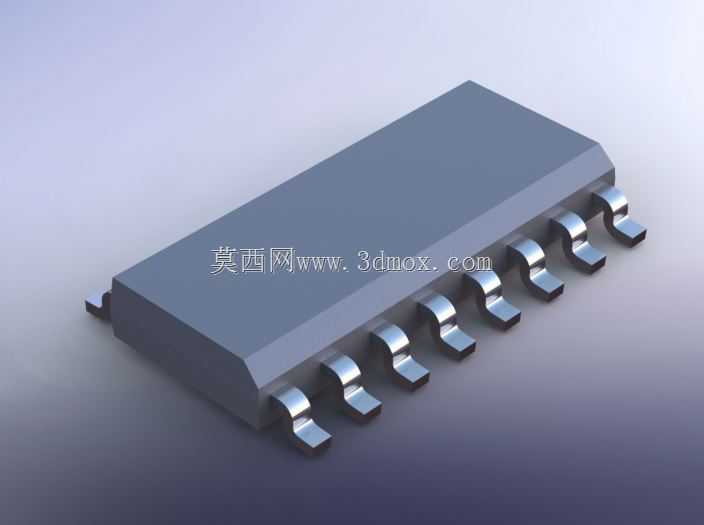

　　在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，表贴封装器件的三维模型是结构干涉校验、焊盘匹配设计、生产钢网开孔验证的核心参考依据，这款SO16规格SOT109-1封装的半导体器件三维结构，完全按照实际量产器件的外形公差、引脚成型参数构建，能够直接导入PCB结构设计软件完成装配仿真，避免设计阶段出现器件与周边结构件、接插件的空间干涉问题。从实际应用场景来看，这类16引脚小外形表贴封装器件，常被用于集成逻辑门电路、小型信号放大芯片、接口转换芯片、低功率驱动芯片，广泛搭载在智能家居控制板、工业传感器信号调理板、车载小信号处理模块、便携数码产品的主控副板上，相比传统双列直插封装，其占用PCB板面面积缩小近60%，

　　贴装后的器件整体高度不足2mm，能够适配厚度要求严苛的超薄类电子产品结构设计需求。做这类封装器件的三维建模时，首先要明确引脚的成型尺寸与共面度要求，实际量产中这类鸥翼型引脚的共面度公差需要控制在0.1mm以内，否则过回流焊时容易出现虚焊、立碑等焊接缺陷，建模过程中每一个引脚的弯折弧度、引脚末端的宽度、引脚与塑封本体的衔接位置都严格参照器件手册的安装边界尺寸设定，引脚伸出塑封本体的长度、引脚之间的中心间距完全匹配标准SOT109-1封装的焊盘设计规范，结构工程师在做板卡布局时，可以直接调用该模型完成焊盘对位，不需要反复核对二维图纸的尺寸标注。塑封本体的部分，建模时还原了实际器件的脱模斜度与边角倒角，

　　本体上的定位缺口位置完全对应实物的第一引脚标识方向，能够帮助SMT生产环节的操作人员快速确认器件贴装方向，避免反向贴装导致的板卡报废。从安装边界来看，器件贴装到PCB板面后，引脚末端距离本体外侧的伸出长度、本体底部与PCB板面之间的悬浮高度都按照实际焊接后的状态设定，结构设计时可以准确预留器件下方的走线空间，同时校验器件上方的结构件避让距离，比如板卡上方的屏蔽罩、外壳筋位、相邻接插件的安装位置，都可以通过该三维模型完成静态干涉检查，不需要等到样板打样阶段才发现空间冲突问题。很多初级结构工程师在做PCB结构设计时，容易忽略表贴器件的引脚成型公差，直接用简化的方块模型代替实际器件结构，往往会出现设计预留空间不足，

　　导致器件贴装后与周边高器件碰接，或者焊盘设计与引脚尺寸不匹配，影响焊接良率，这款模型在构建时充分考虑了量产环节的公差累积，所有外形尺寸都保留了合理的设计余量，既能够满足结构仿真的精度要求，也不会因为尺寸过于严苛导致设计冗余不足。另外在做整机热设计时，该模型的塑封本体热阻参数对应的外形结构也可以辅助热仿真工程师完成器件散热路径的模拟，准确计算器件工作时的热量通过引脚传导到PCB铜箔的散热效率，帮助优化板卡的铜箔铺铜设计，提升器件长期工作的稳定性。对于做SMT贴装编程的工艺工程师来说，该模型的外形轮廓与引脚位置可以直接导入贴片机的编程软件，辅助完成吸嘴取料位置、贴装坐标的校准，减少首件调试的时间成本，避免因为坐标偏差导致的贴装偏移问题。
