贴片式八引脚双列直插电子封装结构

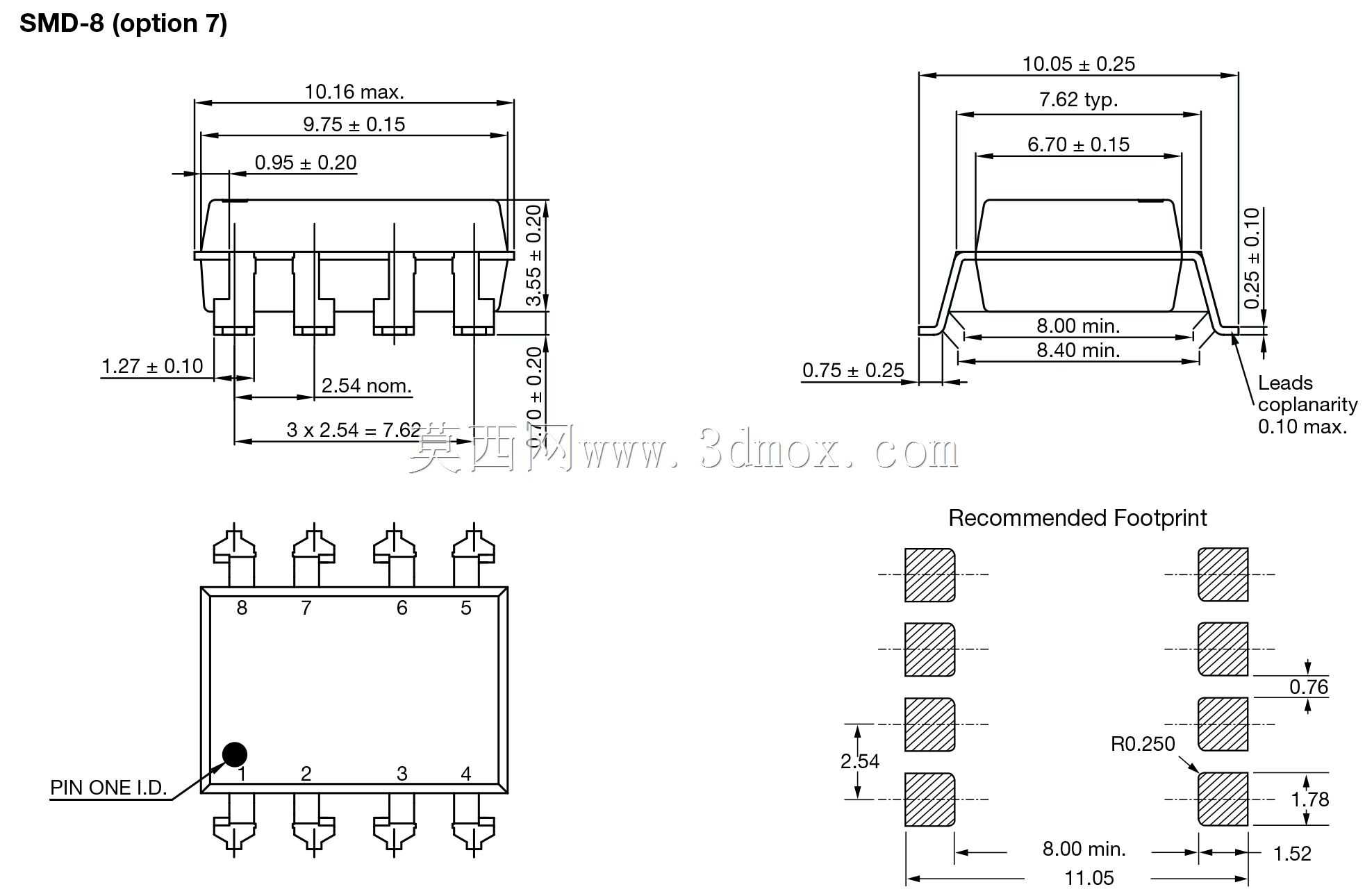

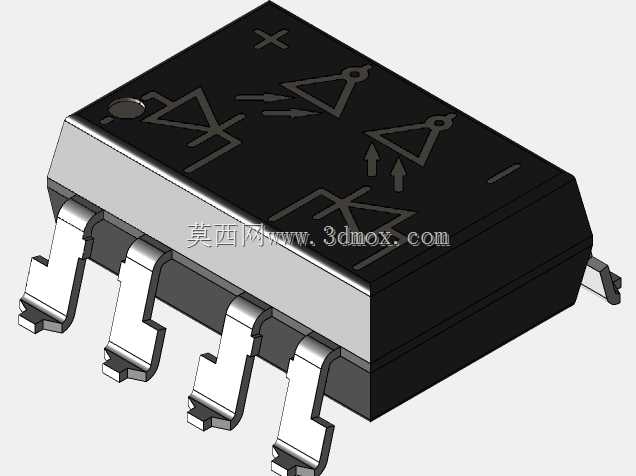

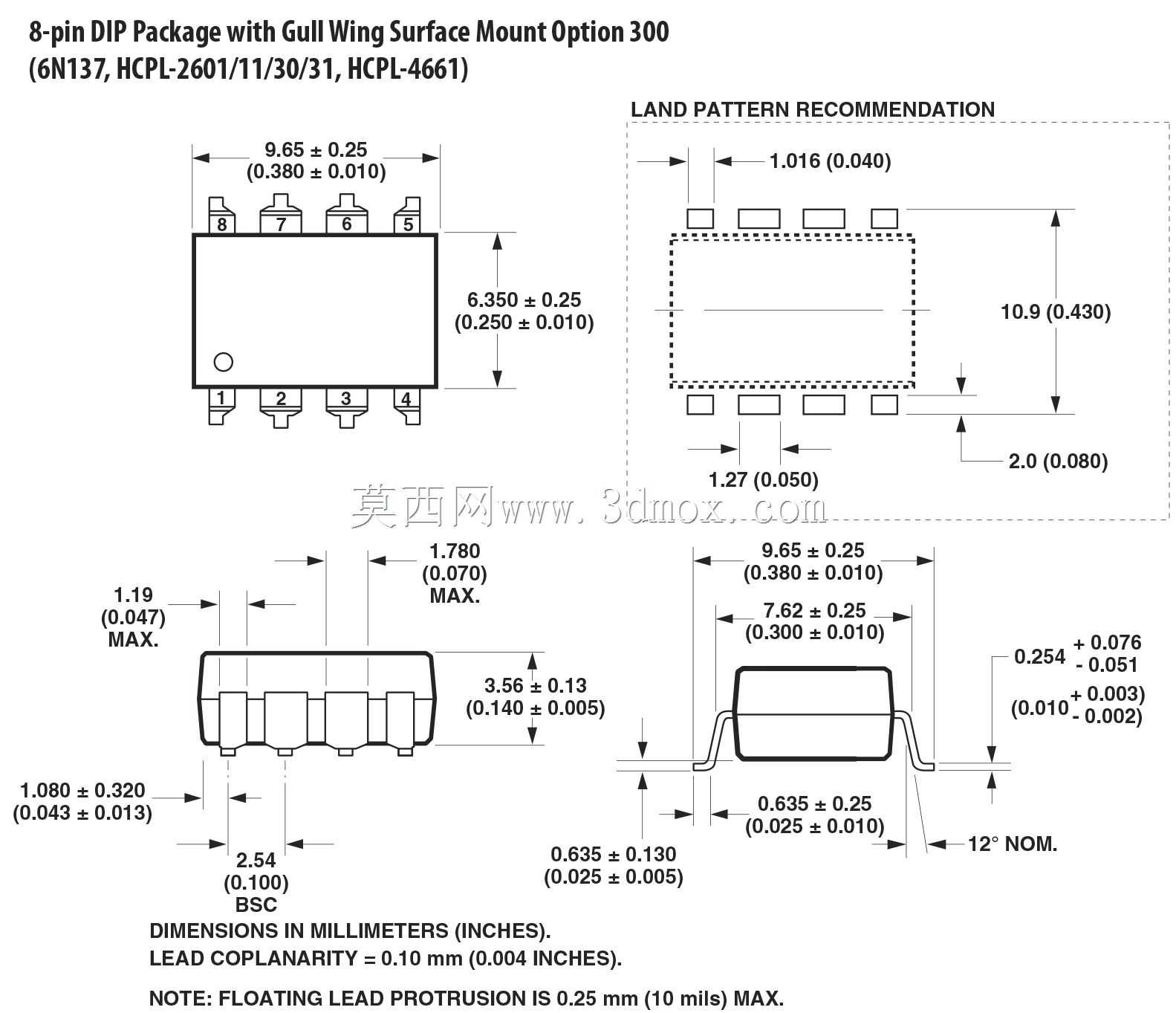

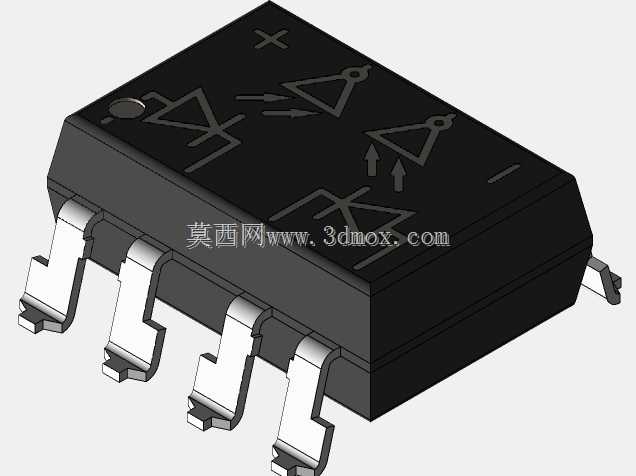

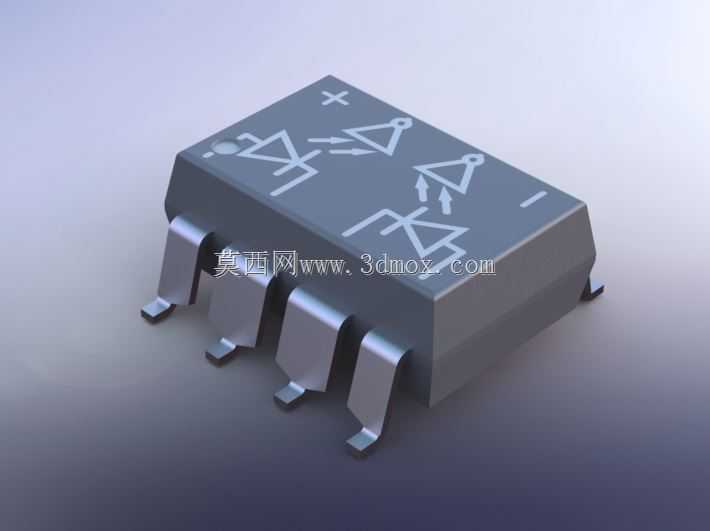

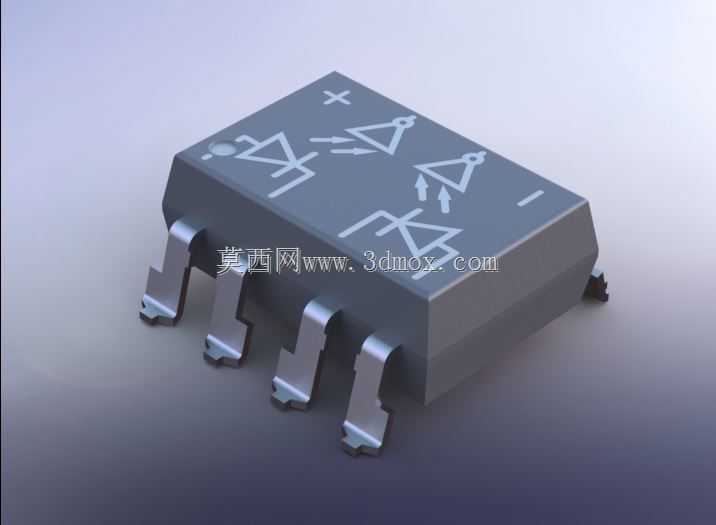

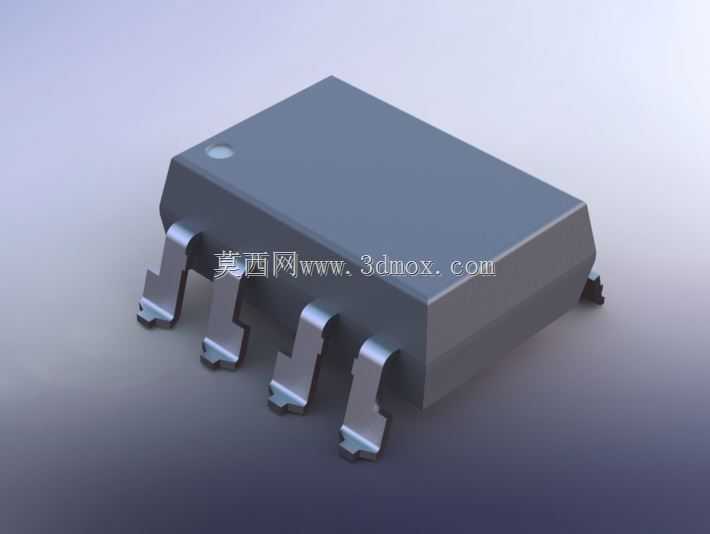

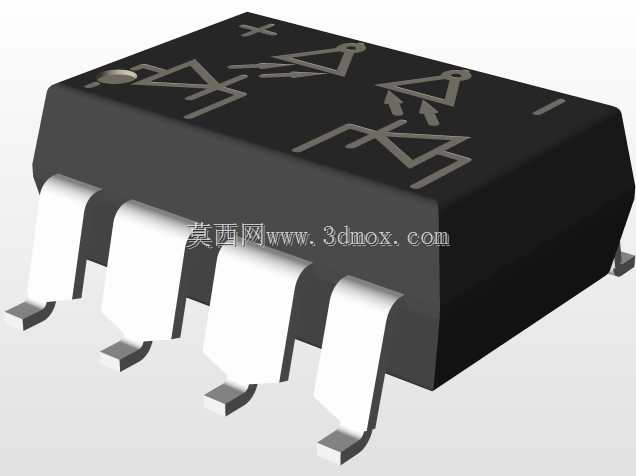

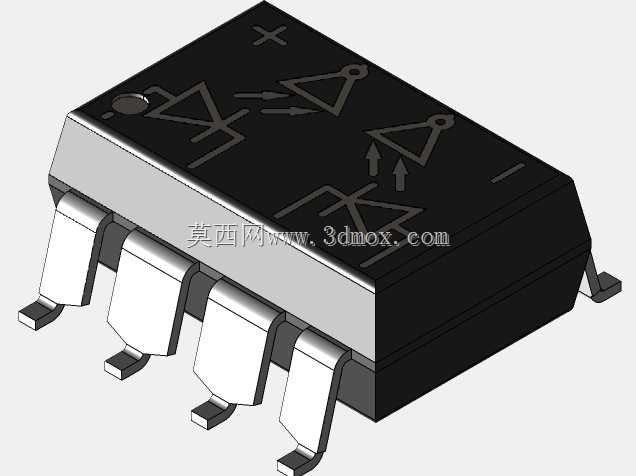

　　在消费电子、工业控制板卡、车载电子模块的表面贴装产线中，这类八引脚贴片封装结构是板级电路集成里最常见的互连载体之一，不同于传统通孔插装的DIP封装需要在PCB上钻设贯穿孔，贴片式的结构完全适配回流焊工艺，能大幅压缩板卡占用空间，同时提升焊接环节的自动化适配度。从实际选型应用来看，这类封装常用来承载小功率运算放大器、逻辑门芯片、小型电源管理IC、低速信号切换芯片，在工控IO扩展板、小家电控制板、车载传感器信号调理模块里随处可见，它的引脚排布兼顾了手工焊接维修的可操作性与自动化贴装的定位精度，哪怕是小批量打样的研发场景，普通恒温烙铁也能完成拆焊更换，不需要专用的BGA返修台这类复杂设备。设计这类封装结构的时候，

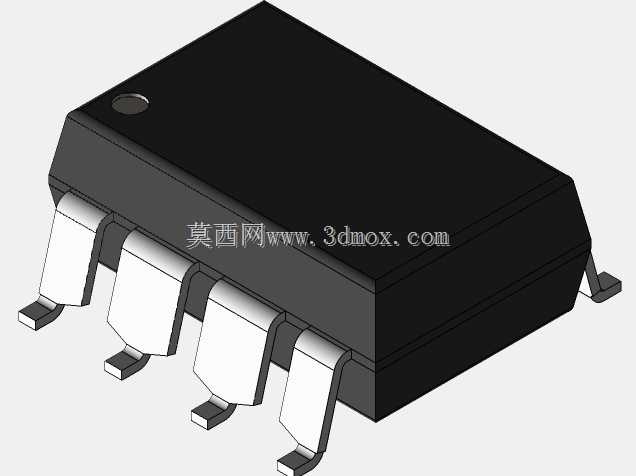

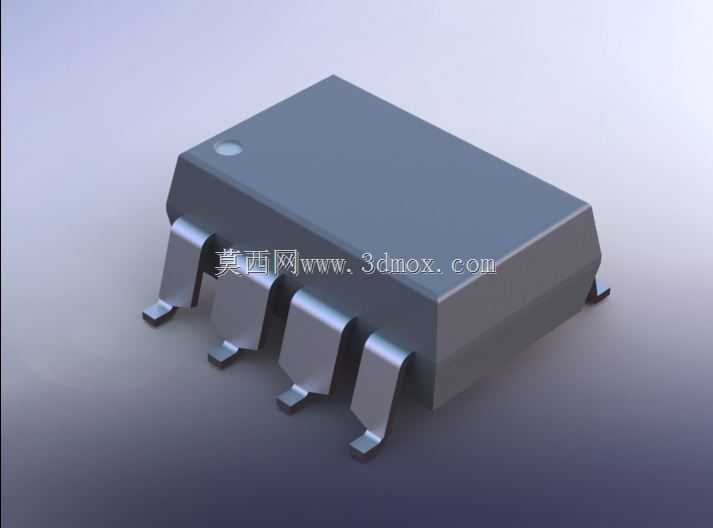

　　首先要平衡的是引脚共面度与塑封体强度的关系，引脚采用鸥翼型弯折结构，弯折处的圆弧过渡既可以抵消PCB焊接时热膨胀带来的应力，避免引脚与芯片内部键合点拉脱，也能在贴装时让每个引脚都能充分接触焊盘，减少虚焊风险。塑封体采用环氧树脂模塑料成型，顶面的小圆点是引脚1的定位标识，产线贴装时视觉识别系统可以通过这个标记快速判断元件方向，避免反向贴装导致的电路功能失效。从安装边界来看，这类封装的引脚间距为标准的1.27mm，塑封体宽度通常在6mm左右，长度在9mm上下，引脚伸出塑封体的长度控制在1.5mm到2mm之间，设计PCB焊盘的时候，焊盘宽度要比引脚宽度宽出0.2mm左右，长度要覆盖引脚弯折后的贴合区域，同时相邻焊盘之间需要留出0.

　　3mm以上的阻焊桥，避免回流焊时相邻焊盘连锡短路。不同于更小尺寸的SOP封装，这款八引脚贴片结构的引脚宽度更大，抗弯折能力更强，在有轻微振动的工业应用场景下，焊点的疲劳寿命比密间距封装更长，不需要额外点胶加固就能满足常规工业设备的振动等级要求。在结构建模过程中，需要重点还原引脚的弯折角度与塑封体的拔模斜度，塑封体侧面的微小拔模角度是注塑成型时脱模必需的结构，建模时如果忽略这个细节，做装配干涉检查的时候就会出现误判，以为元件和周边接插件存在干涉，实际生产中这个斜度是预留的装配间隙。另外引脚末端的轻微倒角结构，也是为了贴装时让引脚更容易滑入焊盘中心，哪怕贴片机贴装时有0.1mm左右的位置偏差，

　　熔融的焊锡也能通过表面张力把元件拉回正确位置，也就是常说的自对位效应。很多新手工程师在画PCB封装的时候，容易把引脚的内侧间距算错，导致焊盘太靠近塑封体底部，焊接时焊锡会顺着引脚爬到塑封体和PCB的缝隙里，形成应力集中点，温度循环测试的时候很容易出现焊点开裂。这款结构的建模过程中，特意把引脚与塑封体的结合位置做了精准还原，能让结构工程师在做板卡堆叠设计的时候，准确核算元件底部到PCB表面的间隙，这个间隙通常控制在0.1mm到0.2mm之间，既可以让焊锡充分浸润引脚根部，也能避免间隙太大导致元件贴装后倾斜。在实际生产环节，这类封装的编带包装也是标准化的，料带的定位孔间距与元件腔体尺寸完全匹配，贴片机的吸嘴可以直接吸取塑封体顶面，不需要定制特殊吸嘴，能适配所有主流中高速贴片机的生产节奏，换线时不需要额外调整设备参数，能有效减少产线换型的时间成本。对于研发阶段的手工焊接场景，这款封装的引脚间距足够大，焊接时不容易出现连锡，哪怕是焊接经验不多的硬件工程师，也能快速完成焊接调试，不需要借助放大镜就能清晰分辨每个引脚的位置，维修更换的时候也不会因为引脚太密而拆坏周边的小型元件。
