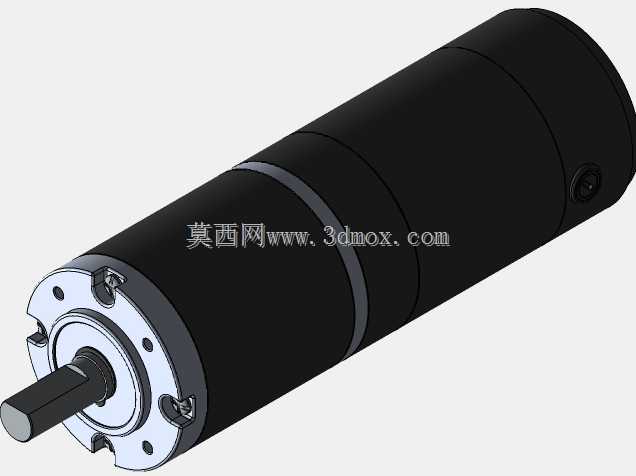

沙洋直流行星齿轮减速电机结构设计

　　这款行星齿轮减速电机在小型自动化传动场景里适配性极强，日常做非标设备选型时，经常会在输送线的驱动端、小型回转机构的动力输入位、智能仓储的分拣拨杆机构、医疗检测设备的样本推送模组里碰到同结构的产品。做三维建模时最先要卡的是安装边界，输出端的法兰安装位是核心定位基准，法兰端面上的安装孔位分布、止口的配合公差直接决定了电机能不能和设备安装板无缝贴合，建模时要提前留好安装螺丝的沉头空间，避免装配时出现螺丝干涉、电机无法贴平安装面的问题。从结构设计逻辑来看，这款电机采用多级行星齿轮串联减速的结构，每一级行星架都做了同轴度定位，能在有限的筒身长度内实现大减速比的动力输出，相比普通的直齿减速结构，行星传动的啮合齿数更多，

　　传动过程中的载荷被多个行星轮均匀分担，运行时的振动和噪音会小很多，适合对运行平稳性有要求的场合。输出轴采用单出轴的平键连接结构，建模时要注意键槽的对称度公差，平键的配合间隙要控制在合理范围，既要保证扭矩传递时不会出现打滑，也要方便后期维护时的拆装。筒身的分段式结构是为了适配不同级数的齿轮组安装，每一段筒身之间的配合止口要保证同轴度，否则齿轮啮合时会出现偏载，加速齿轮磨损，缩短整机使用寿命。尾部的接线端位置做了内凹式的接线座设计，既可以保护接线端子不会被外力磕碰损坏，也能节省接线时的外部空间占用，做设备整体布局时不用在电机尾部预留过多的接线操作空间。实际选型应用时，要结合负载的扭矩需求、运行转速来匹配对应的减速比，

　　这款结构的电机因为减速级集成在电机筒身内部，不需要额外搭配独立的减速箱，整体安装占用的轴向空间更小，适合安装空间局促的小型设备。建模过程中要注意齿轮的参数匹配，太阳轮和行星轮的模数、齿宽要统一，齿面的啮合间隙要调整到合理范围，间隙过大会导致传动回程差变大，影响需要精准定位的场合使用，间隙过小则会导致传动阻力变大，电机运行时发热严重，甚至出现卡滞无法启动的问题。安装法兰的端面要和输出轴的轴线保证垂直，否则电机安装后输出轴会出现偏摆，连接负载后会产生额外的径向力，损坏输出端的支撑轴承。筒身的外壳采用硬质金属材质，既可以作为内部齿轮组、电机转子的支撑结构，也能起到散热的作用，连续运行时电机产生的热量可以通过筒身外壳快速散发到空气中，

　　避免内部温度过高导致磁钢退磁、润滑脂失效。输出端的轴承选用深沟球轴承，能够同时承受径向载荷和少量的轴向载荷，适配多数直连驱动的场景，如果是有较大轴向力的使用场景，还需要额外更换成能承受更大轴向载荷的轴承类型。做三维装配校验时，要模拟电机的全行程转动，检查内部齿轮在转动过程中有没有和筒身内壁、端盖发生干涉，行星架转动时有没有和相邻级的齿轮发生剐蹭，接线座的位置有没有和安装板上的其他部件产生空间冲突。这类减速电机在轻工自动化、小型智能装备、民用传动设备里的应用占比很高，建模时还原真实的安装尺寸和结构细节，能给后续的设备整体装配仿真、干涉检查提供准确的模型依据，避免实际加工装配时出现尺寸不匹配、安装干涉的问题，减少后期改图的工作量。
