三相异步鼠笼式电动机三维结构设计

　　做设备结构设计的同行大多有体会，动力单元的选型与安装位预留，往往是整机布局最先要敲定的核心环节，这款鼠笼式异步电机的三维结构，完全按照工业常用Y系列电机的实际安装尺寸做的还原，不管是做输送线配套、机床主轴驱动、风机水泵配套还是自动化专机的动力源选型参考，都能直接拿来核对安装边界，不用反复翻样本手册核对安装孔位、轴伸长度这些容易出错的细节。

　　从实际应用场景来说，这类电机是目前工业领域应用覆盖面最广的动力输出部件，不管是轻工生产线的输送带驱动、重型设备的减速机配套输入，还是环保设备的风机、给排水系统的水泵配套，几乎所有需要恒定转速动力输出的工位，都能见到同结构电机的身影，它的结构可靠性经过了几十年的工业场景验证，维护成本低，对工况的适应性强，没有复杂的控制逻辑，直接接工频供电就能稳定运行，是通用工业设备里最基础也最核心的动力单元。

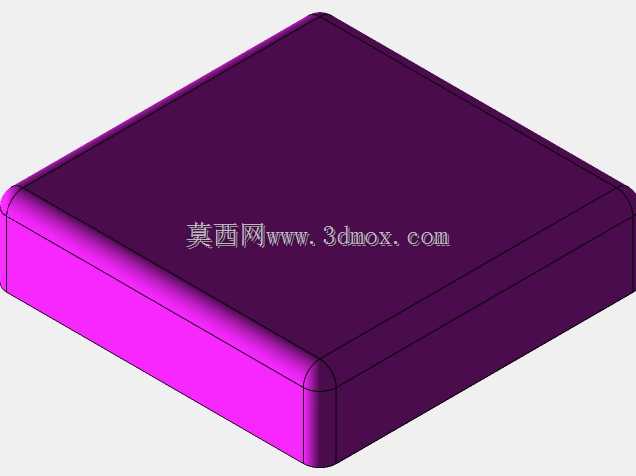

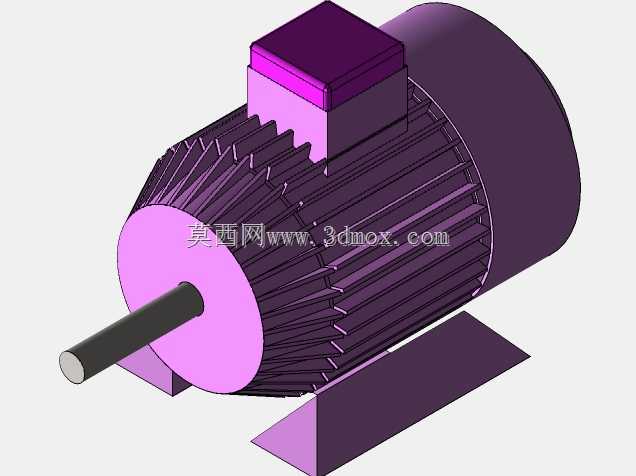

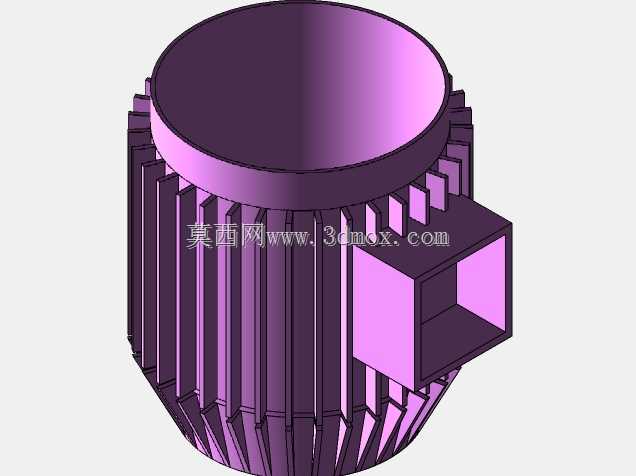

　　看这个模型的结构设计，机壳部分采用的是轴向散热筋结构，这也是这类自扇冷式电机的典型特征，散热筋沿着机壳轴向均匀排布，运行时后端的风叶带动空气沿着筋条间隙流动，能把定子绕组产生的热量快速带走，保证电机在额定负载下的温升控制在绝缘等级允许的范围内，不会因为长时间满负荷运行出现过热烧损的问题。接线盒设置在机壳顶部的位置，这个布局是考虑现场布线的便利性，不管电机是水平安装还是垂直安装，顶部的接线盒都能方便操作人员打开接线，不用特意调整电机的安装朝向，也能避免现场布线时线缆过度弯折，同时接线盒的密封结构能满足一般工业车间的防尘防溅要求，适配多数常规生产车间的使用环境。

　　输出轴部分采用的是标准圆柱轴伸，带标准键槽，不管是直接装联轴器对接减速机、还是装皮带轮做带传动，抑或是直接装叶轮、辊筒这类负载，都能匹配标准的传动连接件，不用额外做轴头的二次加工。底座是铸铁式底脚安装结构，四个安装孔的孔距、中心高完全符合通用安装标准，做设备机架设计的时候，只要按照模型里的安装孔位预留螺栓过孔、调整好轴中心高的位置，后期实物安装的时候就不会出现孔位对不上、中心高偏差导致传动不同心的问题，能大幅减少现场安装调试的返工量。

　　从设计思路上来说，这个模型没有做多余的简化，机壳内部的定子、转子的装配间隙，端盖和机壳的止口配合位置，轴承室的尺寸边界，风罩的通风间隙都做了准确的还原，不是那种只做了外形轮廓的外观模型，做结构干涉检查的时候，可以直接把这个模型导入到整机装配里，核对电机和周边机架、护罩、传动部件的间隙，比如做皮带传动的时候，可以直接在模型里测量轴伸端到皮带轮安装位的距离，核对皮带的张紧调节行程够不够；做联轴器对接的时候，可以直接核对两个半联轴器的对接间隙，避免后期装配时出现电机轴和从动轴顶死或者间隙过大的问题。

　　关于安装边界的尺寸，这个模型完全遵循通用系列电机的尺寸规范，底脚安装面到输出轴中心的高度、底脚安装孔的横向和纵向孔距、轴伸的直径和有效长度、接线盒的突出高度、风罩的后端突出尺寸都和实物一致，做设备布局的时候，不用额外预留多余的安全间隙，只要按照模型的外轮廓预留维护空间就行，比如接线盒上方要预留足够的接线操作空间，风罩后端要预留至少几十毫米的通风间隙，保证进风通畅不影响散热，这些细节在模型里都能直观体现，比对着二维样本上的平面尺寸核对要直观很多，能有效避免二维识图时容易出现的尺寸方向看错、投影关系理解错的问题。

　　很多刚入行的结构设计师做设备选型的时候，容易忽略电机的外形细节，比如接线盒的朝向、风罩的突出长度，往往只看安装孔距和功率参数，结果后期装配的时候发现接线盒和机架横梁干涉，或者风罩顶到了设备后壁，不得不重新修改机架结构，用这个三维模型做前期布局校核，就能完全规避这类低级错误，毕竟三维模型是立体的，各个方向的尺寸边界都能直观看到，转动视角就能检查各个位置的间隙，比看二维图纸效率高很多。另外这类电机的端盖结构、轴承安装位的尺寸也做了还原，后期如果要做电机的维护维修模拟，比如更换轴承、清理散热筋积尘的操作空间校核，也能直接用这个模型做参考，不用再单独测绘实物。
