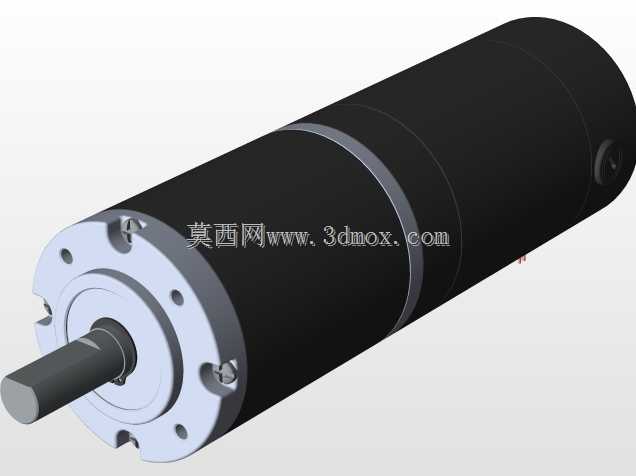

沙洋叶齿轮减速传动电机结构设计

　　这款齿轮传动电机的设计，最初是面向轻工自动化输送线、小型包装设备进给机构这类对安装空间有严格限制、同时需要低转速大扭矩输出的场景做的适配，在做结构建模的时候，最先敲定的是输出端的法兰安装尺寸，毕竟这类直连式减速电机多数是直接固定在设备立板上，安装孔的节圆、止口的配合公差直接决定了现场替换的适配性，输出轴采用单键槽平轴设计，没有做复杂的异型轴结构，就是为了适配市面上通用的同步轮、联轴器、链轮等传动连接件，减少用户二次加工的工作量。从结构分层来看，电机本体和行星减速段采用同轴直连的布局，没有做偏置输出的设计，这种布局的优势在于整体径向尺寸可以做到尽可能紧凑，不会在安装时和设备周边的走线槽、防护钣金产生干涉，

　　减速段的壳体和电机本体的衔接处做了台阶式定位止口，装配时可以保证两段的同轴度控制在0.02mm以内，避免长期运转时因为不同心带来的轴承偏磨、输出轴跳动超差的问题。在做内部齿轮副的建模时，每一级行星轮的齿侧间隙都按照轻载传动的常规要求留了合理余量，既不会因为间隙过大导致正反转切换时产生明显的回程空程，也不会因为间隙过小导致低温环境下润滑脂粘度上升时出现卡滞，输出端的支撑轴承选用了深沟球轴承搭配推力轴承的组合结构，除了承受径向的传动负载，也能承受一定数值的轴向力，适配部分需要轴向推料、压装的轻载工位使用。建模过程中特意把所有的安装孔位都做了通孔设计，没有做盲孔攻丝的结构，用户在现场安装时可以根据实际的安装板厚度选择合适长度的内六角螺栓，

　　不会出现螺栓长度不匹配导致螺纹滑牙或者固定不牢的问题，电机尾部的出线位置做了侧向的出线槽预留，没有采用尾部直出的设计，避免电机安装在靠近设备内壁的位置时，线缆被挤压弯折导致绝缘层破损。从实际应用的角度看，这类齿轮电机不需要额外搭配独立的减速箱，用户在做设备结构设计时不需要单独核算电机和减速箱的连接尺寸、做转接法兰，只需要按照模型给出的安装边界预留对应的安装空间，把输出轴和负载端的传动件连接好，接通对应电压的电源就可以直接使用，大幅缩短了设备的设计和装配周期。在做外形结构的细节处理时，电机外壳的散热筋没有做过高的凸起，避免在装配时划伤操作人员的手部，同时也不会因为散热筋缝隙过大积累过多的生产现场粉尘，

　　日常清理维护只需要用压缩空气吹扫就可以完成，减速段的前端盖和壳体连接的螺栓全部采用内六角圆柱头螺栓，螺栓头部完全沉在端盖的沉孔内，不会突出安装端面，保证电机安装时法兰面可以完全贴合在设备安装板上，不会出现局部间隙导致的安装倾斜。考虑到部分设备会在潮湿、有少量切削液飞溅的场景使用，输出轴和前端盖的配合位置预留了骨架油封的安装槽位，建模时按照标准油封的尺寸做了公差配合，用户可以根据实际使用的防护等级需求选配对应的丁腈橡胶或者氟橡胶油封，不需要额外修改端盖的结构尺寸。整个模型的所有配合面都按照实际机械加工的公差要求做了尺寸标注的参考，比如止口的配合采用H7/h6的间隙配合，轴承安装位采用K6的过渡配合，拿到模型的结构工程师不需要重新核算配合公差，就可以直接导出工程图用于生产加工，或者直接用于设备的整体装配干涉检查，在做整体装配校验的时候，可以直接把这个电机模型导入到设备总装文件中，核对和周边的传动辊、张紧轮、防护板的位置关系，提前发现安装空间不足、传动件干涉的问题，避免零件加工完成后才发现装配问题带来的返工成本。
