沙洋叶齿轮传动直流行星减速马达结构

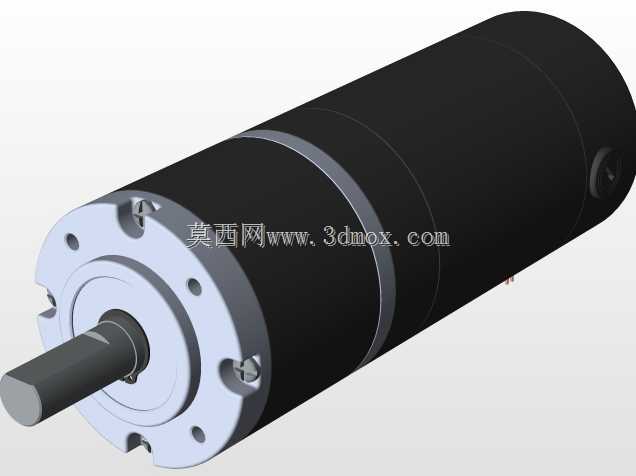

　　这类行星齿轮减速马达在轻工自动化输送线、小型包装设备进给机构、医疗检测仪器传动单元里应用十分广泛，核心是通过内置的行星齿轮组把高转速低扭矩的电机转子输出，转化为低转速大扭矩的动力输出，适配需要低速重载、精准启停的工位需求。从结构设计来看，马达采用同轴式布局，输出轴与电机转子轴线完全重合，能最大程度缩小径向安装尺寸，适配安装空间局促的设备内腔。前端法兰采用圆形安装基准，端面上均匀分布的安装螺孔围绕输出轴呈圆周排布，安装时可通过止口与设备安装板定位，保证输出轴与负载输入端的同轴度，避免偏载带来的轴承磨损、齿轮打齿问题。输出轴采用单伸式光轴带扁位结构，既可以通过联轴器连接负载，也能直接套装同步轮、齿轮等传动件，

　　扁位结构可防止传动件与轴之间发生周向打滑，传递额定扭矩时不会出现松脱。外壳采用分段式筒状结构，电机段与减速箱段通过精密止口对接，外圈的环形密封槽可加装O型密封圈，满足一般工业场景下的防尘防泼溅要求，外壳表面做哑光氧化处理，既提升散热效率，也能避免车间环境下的锈蚀问题。设计时优先考虑了传动链的刚性匹配，行星齿轮组采用内齿圈固定、行星架输出的结构，太阳轮直接与电机转子轴集成，减少了中间连接环节的背隙，整套减速机构的回程间隙可控制在较小范围，适配需要正反转频繁切换的工位。从安装边界来看，筒状外壳的外径统一，安装时可通过前端法兰固定，也可采用筒身夹持的方式安装，适配不同设备的安装结构，输出轴的伸出长度经过校核，

　　既保证与负载连接的配合长度足够，也不会因为轴伸过长带来径向跳动超标的问题。内部的轴承排布采用两端支撑结构，转子前后端各有一组深沟球轴承，行星架输出端采用承载能力更强的轴承，可承受一定的径向负载与轴向负载，适配皮带轮、链轮等存在径向力的传动场景。在实际选型应用中，这类减速马达常用来驱动小型输送带的主动辊、包装机的拉膜辊、自动化设备的小行程平移机构，相比普通直驱电机，不需要额外搭配外置减速箱，整体集成度更高，装配时不需要单独调整电机与减速箱的同轴度，能大幅减少设备装配的调试工时。齿轮部分采用金属材质加工，齿面经过硬化处理，长期运行下的齿面磨损量更小，额定负载下的使用寿命更长，内齿圈与外壳集成设计，既减少了零件数量，

　　也提升了减速箱段的整体刚性，运行时的齿轮啮合噪音更低。马达尾部预留了接线空间，可根据需求加装不同规格的编码器、刹车组件，拓展出位置闭环控制、断电抱死等功能，适配更高要求的自动化工位。建模过程中对所有配合面的公差做了合理预留，安装止口的配合公差、轴与轴承的配合公差、齿轮啮合的侧隙都按照通用机械设计标准设定，模型可直接用来做设备的装配干涉检查、运动仿真，也能作为同类型产品选型时的尺寸参考，核对安装孔位、轴伸尺寸、整体长度等关键参数，避免选型时出现尺寸不匹配的问题。
