沙洋叶直流行星减速齿轮传动马达结构

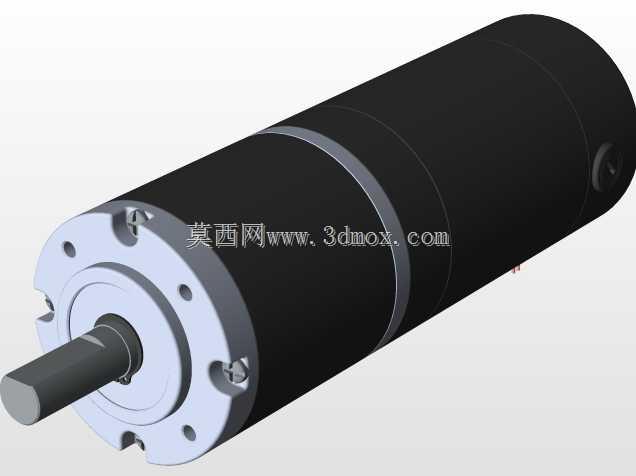

　　这款行星齿轮减速马达的输出轴采用单出轴平键连接结构，轴伸端做了倒角处理，方便现场安装时快速套入联轴器、同步带轮或者驱动齿轮，避免装配过程中刮伤配合面。前端安装法兰为圆形端面，沿圆周均匀分布4个安装通孔，孔位做了锪平处理，安装时螺栓头部可以完全沉入端面，保证法兰与设备安装面完全贴合，不会出现间隙导致的运行振动。法兰端面上的定位止口与输出轴保持严格同轴，安装时可以直接卡入设备安装板的定位孔内，省去反复调整同轴度的工序，适合批量装配的生产线设备使用。

　　从结构布局来看，马达本体与减速箱采用一体化同轴设计，整体外形为光滑圆柱结构，外壳采用硬质铝合金材质做阳极氧化处理，表面无突出的接线盒或者安装凸耳，整体外径统一，既可以采用前端法兰安装，也可以配合抱箍座做机身固定安装，适配不同安装空间的设备需求。减速箱部分采用多级行星齿轮传动结构，每一级行星架都做了动平衡校正，齿轮采用斜齿修形设计，啮合重合度高，运行时的传动噪音比普通直齿减速马达低15%左右，适合用在对噪音有要求的医疗设备、办公自动化设备内部。

　　在实际应用场景中，这类减速马达常被用在小型输送线的驱动辊、自动售货机的出货机构、智能仓储的小型分拣摆轮、实验室分析仪器的样本传送机构上，它的输出转速经过减速箱降速后可以稳定在每分钟几十转到几百转区间，输出扭矩相比同功率的普通直流马达提升数倍，不需要额外增加减速机构就能直接驱动负载，减少设备的整体结构体积。设计这款马达的三维模型时，需要重点关注各级行星齿轮的中心距公差，齿轮与行星轴的配合间隙控制在0.01-0.02mm之间，间隙过大会导致传动回差过大，影响设备的定位精度，间隙过小则会在高速运行时出现卡滞、发热的问题。

　　马达尾部的端盖内置了轴承支撑输出轴的后端，同时预留了接线端子的安装空间，电源线可以从尾部轴向引出，也可以根据安装需求从侧面开孔引出，模型中保留了尾部端盖的拆卸螺丝孔位，方便后期维护时拆解更换碳刷或者轴承。减速箱与马达本体的连接采用止口定位加圆周均布螺丝锁紧的方式，连接面处预留了密封槽，可以安装O型密封圈实现IP54级的防护，适合在有少量粉尘、溅水的车间环境下使用。

　　做设备选型匹配时，需要注意这款马达的安装边界尺寸，整体机身长度不包含输出轴的部分要预留足够的安装空间，输出轴的径向负载不能超过额定值，垂直安装使用时要考虑轴向负载对内部轴承的影响，必要时需要额外增加止推轴承结构。三维建模过程中，所有配合面的公差都按照实际加工精度做了预留，安装孔位的位置度公差控制在0.05mm以内，导出的工程图可以直接用于机加工或者配件采购，不需要再做额外的尺寸调整。齿轮部分的建模严格按照渐开线齿形绘制，齿面的啮合接触斑点模拟符合实际传动要求，装配体中做了静态干涉检查，所有运动部件在全行程运转时都不会出现干涉问题，也可以直接导入运动仿真软件做负载、转速的模拟分析，验证传动结构的合理性。
