沙洋叶齿轮减速传动电机结构设计

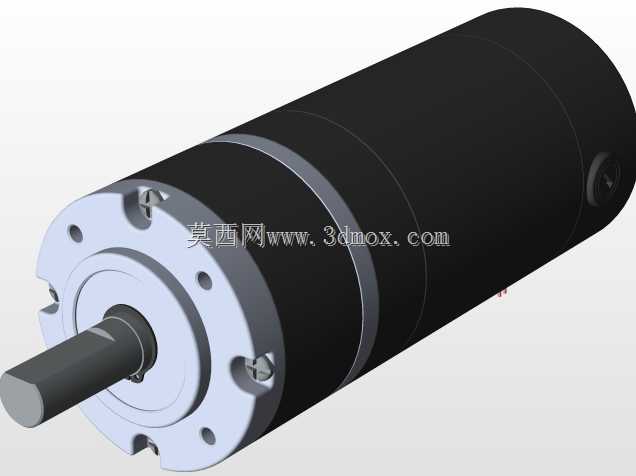

　　这款齿轮传动电机的三维结构，在小型自动化输送线、桌面级工装夹具、精密检测设备的进给机构里适配性很强，日常做设备选型时，这类集成减速结构的电机往往能省掉额外搭建减速箱的安装空间，不用再单独匹配齿轮副的啮合间隙，对紧凑空间的设备布局非常友好。从结构设计逻辑来看，输出端采用圆形法兰安装面，法兰上均匀分布的安装孔位做了沉头设计，装配时螺栓头不会突出法兰端面，能保证安装面和设备安装板完全贴合，不会出现偏斜导致输出轴径向受力不均的问题。输出轴采用单键槽结构，和负载端的联轴器、同步轮配合时，能传递足够的扭矩，避免高速启停时出现打滑空转的情况，轴伸长度做了严格控制，既保证和连接件的配合深度足够，又不会因为轴伸过长导致悬臂负载过大，缩短轴承使用寿命。

　　电机主体的筒状外壳做了阶梯式分段设计，靠近输出端的段是行星减速舱，内部集成多级行星齿轮副，每一级齿轮的模数都经过扭矩匹配，高速端小模数齿轮降低传动噪音，低速端大模数齿轮提升承载能力，齿轮和轴的配合采用过盈加定位销的固定方式，不会因为长期正反转出现齿轮松脱。后端的电机舱和减速舱之间用密封隔层分开，避免减速舱内的润滑脂渗入电机绕组，同时外壳的阶梯结构也能加强筒体的径向刚度，就算安装时受到轻微的侧向挤压，也不会出现筒体变形卡滞内部转子的情况。做三维建模的时候，安装边界的尺寸公差需要重点关注，法兰端面和输出轴的垂直度公差要控制在0.02mm以内，不然带轮或者联轴器装上去之后会出现径向跳动，长期运行会加剧轴承磨损。输出轴的轴径公差选k6配合，

　　和标准联轴器的孔位公差刚好形成过渡配合，装配时不用额外打胶或者做键的过盈配合，后期维护拆卸也方便。法兰上的安装孔位置度公差要控制在0.1mm以内，和设备安装板的孔位能快速对齐，不用现场扩孔调整。实际应用里，这类电机常用来做小型皮带线的驱动动力，搭配调速器就能实现0到额定转速的无级调节，因为集成了减速结构，输出扭矩比同功率的普通电机高很多，就算输送线上有瞬时的负载冲击，也不会出现堵转烧机的情况。在小型旋转工作台的应用场景里，电机输出端直接连接转盘轴承，不用额外加同步轮或者链条传动，整个驱动结构的厚度能控制在很小的范围，适合桌面型的组装、检测设备使用。设计时还考虑了接线端的布局，接线口设置在筒体侧面靠后的位置，不会和安装面、

　　输出端的负载结构产生干涉，接线时不用预留太大的走线空间，线缆弯折半径也能满足常规工业线缆的要求。内部的轴承选型采用两端深沟球轴承支撑输出轴，靠近输出端的轴承选稍大的型号，承受主要的径向负载，后端的轴承做辅助定位，同时预留少量的轴向窜动间隙，抵消温度升高导致的轴伸长量，避免轴承出现顶死过热的问题。齿轮副的啮合侧隙控制在0.1度以内，既保证传动的精度，适合需要正反转定位的场合，又不会因为侧隙太小导致齿轮运转卡滞、噪音过大。外壳表面做哑光氧化处理，建模时把表面的纹理质感也做了还原，实际生产中这种处理方式既能提升外壳的防锈能力，又不会因为表面反光影响设备的视觉效果，在洁净车间使用的设备里也不会因为漆面脱落污染生产环境。
