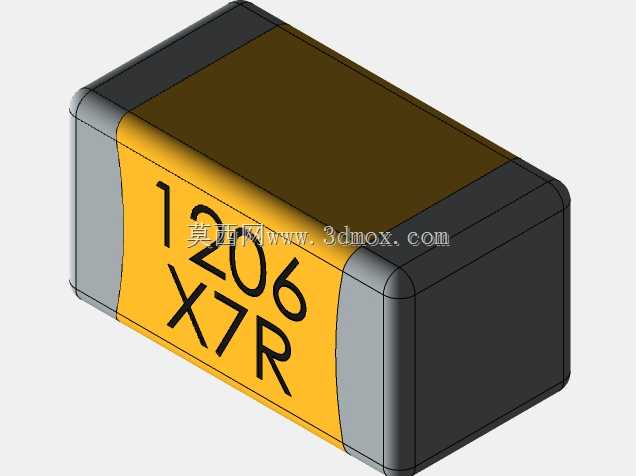

Vishay1206封装X7R介质贴片电容三维数模

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线阶段，这类1206封装的X7R贴片电容是板级设计里出镜率极高的无源器件，小到电源入口的去耦滤波、信号链路的高频耦合，大到驱动电路的储能缓冲，都能见到它的身影。做三维数模的时候最先要卡准的就是安装边界，1206封装对应公制3216尺寸，本体长度3.2mm、宽度1.6mm，不同厂商的成品厚度会有细微差异，但焊盘尺寸是严格遵循IPC-7351标准的，建模时特意把两端焊端的金属化区域做了0.25mm的倒角处理，和实际回流焊后的爬锡形态匹配，避免结构干涉检查时出现误判。

　　很多刚接触板级结构协同的工程师容易忽略这类小器件的建模精度，觉得只要画个方块凑数就行，实际上在高密度板卡设计里，电容和周边接插件、屏蔽罩、结构壳体的间隙往往只有0.3mm，要是本体尺寸做偏了，打样回来很容易出现壳体顶到电容、屏蔽盖扣合不严的问题。这次建模时特意还原了X7R介质电容的典型结构：中间是多层陶瓷堆叠的介质本体，两端是三层结构的端电极——最内层是和陶瓷本体结合的银钯层，中间是镀镍阻挡层，最外层是可焊性良好的镀锡层，外观上能看到端电极和陶瓷本体衔接处的细微台阶，不是生硬的直角拼接。

　　从实际选型应用的角度说，X7R材质的电容温度特性在-55℃到125℃区间内容量变化率不超过±15%，比Y5V材质稳定性好，又比C0G材质的容量上限高，1206封装的X7R电容最高可以做到22μF的容量，额定电压覆盖10V到100V区间，不管是单片机电源引脚的0.1μF去耦，还是功率回路的10μF缓冲，都能覆盖。建模时特意把本体表面的丝印标识做了和实物一致的凹陷效果，不是简单的贴图贴上去，在做产品渲染或者装配可视化的时候，能更真实还原成品板卡的外观状态。

　　安装方式上这类电容属于表面贴装器件，不需要在PCB上做通孔，回流焊时端电极直接和PCB表面的焊盘熔接，建模时预留的焊盘伸出长度是0.4mm，焊盘宽度1.8mm，完全匹配SMT生产时的钢网开口尺寸，做DFM检查的时候可以直接调用这个模型验证钢网设计、器件间距是否符合生产要求。很多人做板级三维模型时只关注接插件、芯片这类大器件，忽略阻容件的精度，实际上在做整机跌落仿真、热仿真的时候，电容的重量、本体和PCB的结合强度都会影响仿真结果，这个模型的重量参数是按照实际1206 X7R电容的典型值25mg设置的，端电极和PCB焊盘的结合面也做了对应处理，导入仿真软件时不需要额外调整参数就能直接使用。

　　另外在结构干涉检查场景里，这个模型的圆角处理也完全贴合实物：陶瓷本体的四个棱边都做了R0.15mm的工艺圆角，端电极的外边缘做了R0.1mm的圆角，不会出现直角模型和周边结构件虚假干涉的问题。比如在设计板卡上方的绝缘片、导热垫的时候，要是用直角方块模型，会算出绝缘片和电容之间有0.1mm的干涉，实际上实物的圆角位置是有间隙的，这种误判会浪费结构工程师很多时间去核对间隙，精准的数模就能避免这类无效工作。

　　从设计思路上说，这个模型没有做过度的细节简化，也没有冗余的内部结构，既保证了外观、安装尺寸和实物完全一致，又控制了模型的多边形数量，整块PCB板上哪怕贴几十上百个这类电容，也不会让整个装配体的文件变得过于卡顿，适合在大型整机装配里调用。端电极的金属质感、陶瓷本体的哑光质感都做了对应材质区分，做产品爆炸图、装配演示动画的时候，不需要额外调整材质就能达到不错的展示效果。
