1000uF16V直插铝电解电容三维结构

　　在消费类电源板卡、工业控制驱动板、低压直流供电回路的设计工作中，直插式铝电解电容是PCB布局阶段最常需要核对安装边界的被动元件之一，这款1000uF 16V规格的FZ92系列电容，是低压大容值滤波场景的常用选型，多数应用在5V、12V直流输出的整流后端，承担滤除纹波、稳定母线电压、吸收负载瞬态电流波动的作用。做三维布局的时候，很多新手工程师容易只看 datasheet 上的标称直径和高度，忽略电容本体的塑封公差、引脚伸出长度、顶部防爆阀的预留安全间隙，最后打样回来出现元件顶壳、引脚焊盘对位偏差、和周边接插件干涉的问题，这个模型就是完全按照实物的实际装配尺寸做的还原，能直接导入装配体做干涉检查。从结构设计的角度看，

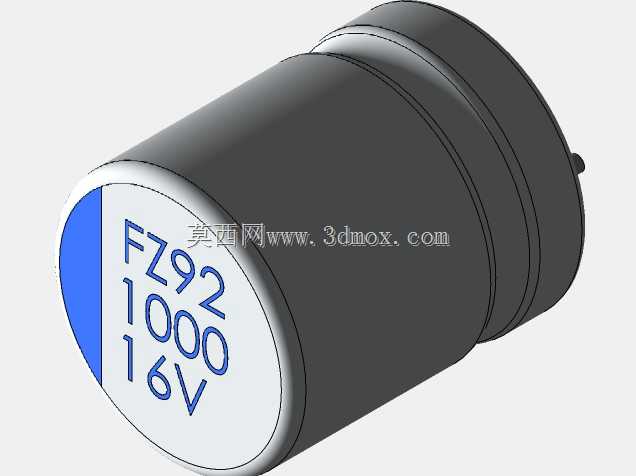

　　这款电容采用圆柱形卷绕芯子封装，本体外壳是带负极标识条的铝壳，端面的印字区域清晰标注了容值、耐压和系列号，负极标识条对应引脚的负极焊盘，布局的时候要注意和PCB丝印的极性标记对齐，避免反接导致电容鼓包漏液。它的直径是10mm，本体高度12.5mm，引脚间距是标准的5mm，两个引脚的直径是0.6mm，伸出本体端面的长度是3.5mm，做PCB封装的时候要注意焊盘的孔径设置成0.8mm比较合适，既能保证引脚顺利插装，也能避免波峰焊的时候出现漏锡虚焊。实际应用场景里，这类电容经常布置在DC-DC模块的输出端、单片机供电回路的入口、继电器驱动电路的电源侧，布局的时候要尽量靠近负载芯片的电源引脚，

　　缩短走线长度来降低ESL带来的高频纹波抑制不足问题，同时要注意电容本体和周边发热元件比如功率电阻、整流桥、MOS管的距离，至少预留3mm以上的散热间隙，避免高温环境加速电解液干涸缩短电容寿命。建模的时候特意还原了本体外壳的两道滚筋结构，这两道滚筋是用来固定内部卷绕芯子的，防止振动环境下芯子移位导致引脚断裂，很多简化模型会忽略这个细节，做整机振动仿真的时候就没法准确模拟电容本体的应力分布。另外顶部的防爆阀刻痕也做了还原，当电容内部因为过压、反接、过温导致压力升高的时候，防爆阀会优先从刻痕处开裂泄压，避免本体炸裂，所以布局的时候电容正上方不要布置金属结构件或者其他敏感元件，要预留至少2mm的泄压空间。

　　在做整机BOM核对和装配工艺模拟的时候，这个模型可以直接用来统计元件高度，检查波峰焊治具的避让槽是否匹配，也能给结构工程师做外壳开孔、内部筋位布置提供准确的尺寸参考，不用等实物样品回来再调整结构，能大幅缩短打样迭代的周期。很多工程师做三维布局的时候习惯用简化的圆柱体代替电容模型，经常会出现引脚长度算错导致焊盘突出、本体直径公差没留导致插件的时候挤到周边贴片元件的问题，这个模型完全按照实物的实际装配公差做了还原，引脚的折弯余量、本体底部的胶塞凸起都做了细节处理，导入装配体之后可以直接用来做装配干涉检查、线束走向避让、热仿真的模型简化基础。在通讯设备的辅助供电板、小家电的控制板、车载低压控制模块里，这个规格的电容用量很大，因为16V的耐压可以覆盖绝大多数12V供电场景的电压波动裕量，1000uF的容值足够应对瞬态大电流的负载跳变，比如继电器吸合、电机启动瞬间的电流拉低问题，能有效避免主控芯片因为电压瞬时跌落出现复位重启的故障。做三维建模的时候，特意把本体表面的印字区域做了分区处理，负极标识条的位置和实物完全一致，导入PCB装配的时候可以直接通过标识条核对极性，不用再额外对照丝印检查，减少布局阶段的极性错误概率。另外本体底部的两个引脚的位置度也按照实际生产的公差做了设定，引脚的同轴度偏差控制在0.1mm以内，和实际生产的元件公差一致，做焊盘设计的时候不用额外放大太多余量就能保证顺利插装。
