雕刻机主轴用高精度角接触轴承结构

　　这款高精度角接触轴承主要面向雕刻机主轴的支撑场景，在高速精雕加工工况下，主轴的径向跳动、轴向窜动直接决定加工面的光洁度与轮廓精度，这类轴承正是为匹配高速、高回转精度的主轴需求设计的。从实际应用来看，雕刻机加工铜公、亚克力、硬质木材甚至小幅面金属精雕时，主轴转速往往能达到每分钟数万转，普通深沟球轴承无法同时承受径向载荷与轴向切削分力，且高速下的发热、保持架晃动会快速劣化加工精度，而这类带双面密封的高精度角接触轴承，能在高速回转时同时承担径向与双向轴向载荷，保证主轴在吃刀、走刀过程中回转中心稳定，不会出现让刀、振纹问题。

　　从结构设计逻辑来看，这款轴承采用接触角优化设计，接触角大小匹配雕刻机主轴的载荷特性，既不会因接触角过大导致高速下摩擦温升过高，也不会因接触角过小导致轴向承载不足，应对雕刻加工中频繁的轴向进刀、抬刀动作时，能保持足够的支撑刚度。双面带RZ密封结构的设计，是考虑到雕刻加工场景存在大量切削粉尘、切削液雾，密封结构能有效阻挡外界杂质进入滚道内部，避免硬质颗粒划伤滚道、钢球表面，延长轴承在恶劣加工环境下的使用寿命，同时密封结构的唇口设计经过优化，不会在高速回转时产生过大的摩擦阻力，避免额外的功率损耗与温升。

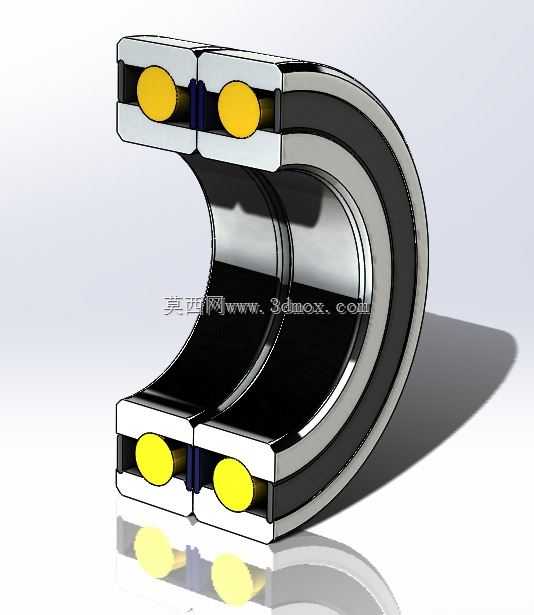

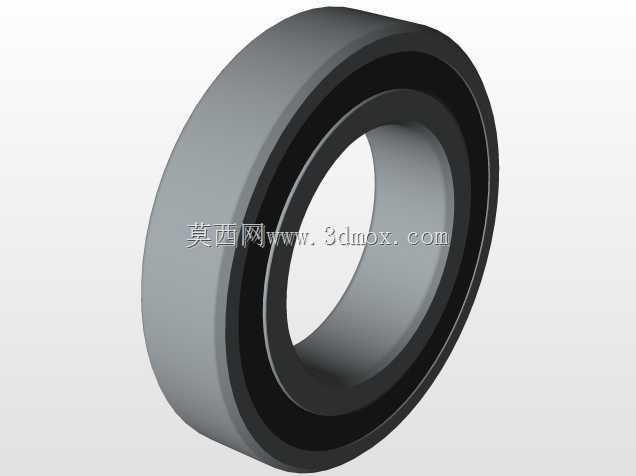

　　建模过程中，严格还原了轴承的各部分结构细节：内圈、外圈的滚道曲率与钢球直径的匹配关系完全符合角接触轴承的设计规范，钢球在滚道内的接触位置贴合实际接触角参数，保持架采用兜孔结构设计，均匀分隔每颗钢球，避免钢球之间直接接触摩擦，同时保持架的引导方式适配高速回转需求，减少高速下的保持架窜动。两侧的密封件与内圈、外圈的密封槽配合尺寸准确，还原了实际装配时的过盈配合关系，密封唇口与内圈密封面的接触形态也做了写实还原，能直观看到密封结构的防护逻辑。轴承外圈、内圈的端面倒角、安装引导角都按照实际安装需求设计，方便装配时顺利装入主轴轴承座与主轴轴颈，不会出现卡滞、刮伤配合面的问题。

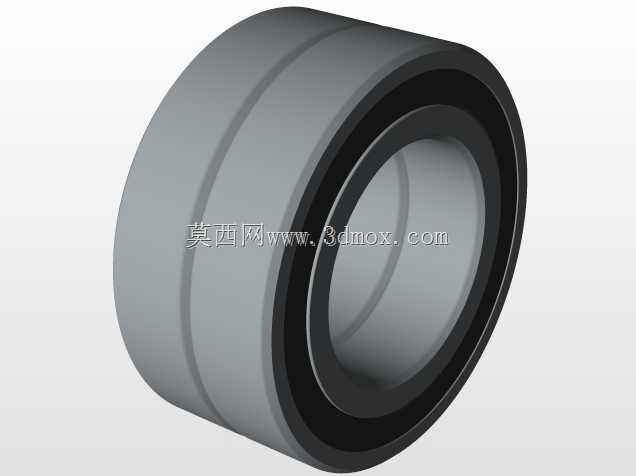

　　从安装边界来看，这类轴承的安装配合精度要求较高，建模时预留的轴颈配合面、轴承座孔配合面的尺寸公差带符合精密主轴的安装要求，内圈与轴采用过盈配合，外圈与轴承座孔采用过渡或小间隙配合，适配雕刻机主轴常见的预紧安装方式——通常这类轴承会成对组配使用，通过背对背、面对面或串联组配的方式获得更高的刚度与承载能力，单个轴承的宽度、内外径尺寸完全匹配主流雕刻机主轴的安装空间，安装时不需要额外修改主轴的轴承位结构，可直接替换同规格的常规精度轴承，提升主轴的整体回转精度。

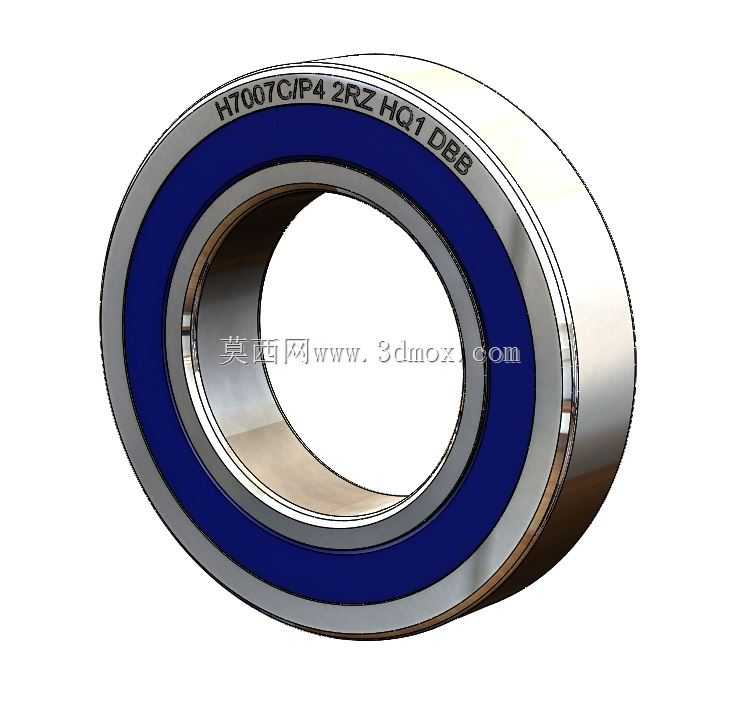

　　在实际使用场景中，这类轴承的精度等级达到P4级，相比普通P0级轴承，其径向跳动、轴向窜动误差控制在微米级，能保证主轴装夹刀具后，刀尖的跳动量满足精雕加工的要求，加工细小文字、精细纹理时不会出现轮廓模糊、边缘锯齿的问题。同时轴承的滚道表面经过超精研处理，钢球采用高精度等级的陶瓷或轴承钢材质，能降低高速回转时的振动与噪声，即使长时间连续加工，轴承的温升也能控制在合理范围内，不会因热胀导致预紧力异常增大，出现抱轴、烧坏轴承的问题。建模时对滚道表面、钢球表面的质感做了对应还原，能直观看到精密加工后的表面形态，密封件的蓝色橡胶材质、金属内外圈的金属质感也与实物一致，方便结构设计人员在做主轴整体装配时，直观核对安装空间、配合关系，避免出现干涉问题。
