雕刻机主轴用高精度角接触球轴承结构

　　在数控雕刻设备的主轴传动系统中，这类高精度角接触球轴承是核心支撑部件，直接决定主轴的回转精度、高速运转稳定性以及加工件的表面光洁度。不同于普通传动用深沟球轴承，该类轴承需要同时承受径向载荷与双向轴向载荷，适配雕刻机主轴高速切削时的复合受力工况，尤其是在硬质材料精雕、微小刀具高速铣削场景下，轴承的预紧精度、跳动控制能力会直接反映到加工成品的轮廓精度上。

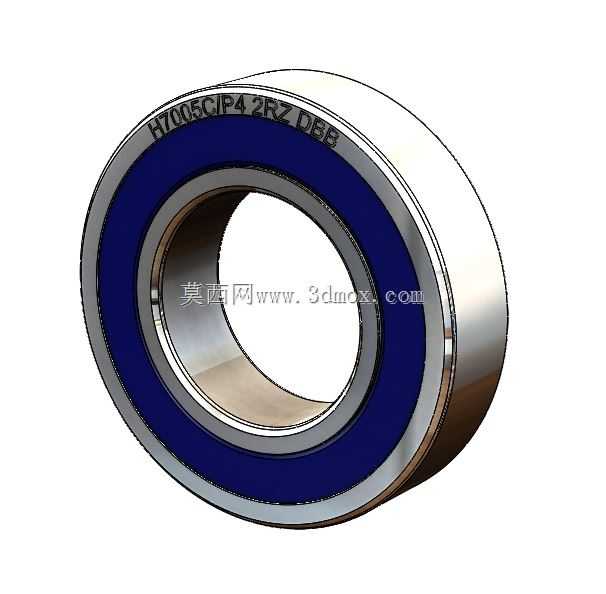

　　从结构设计逻辑来看，该轴承采用接触角适配高速工况的优化设计，滚动体与内外滚道的接触角度经过匹配计算，既能保证高速旋转时滚动体的自旋滑动控制在合理区间，降低摩擦发热，又能提供足够的轴向刚度，抵消雕刻过程中刀具受到的轴向进给力。两侧的2RZ密封结构属于非接触式密封设计，密封唇与内圈密封槽之间保留微米级间隙，既可以阻挡加工环境中的粉尘、切削液雾进入轴承滚道内部，避免磨粒磨损缩短轴承寿命，又不会因为密封件的接触摩擦额外增加高速运转时的温升，适配雕刻机主轴动辄上万转的工作转速要求。P4级的精度等级意味着轴承的内径公差、外径公差、径向跳动、端面跳动都控制在微米级范围内，安装后可以保证主轴的端跳、径跳满足精密加工要求，避免出现加工表面振纹、刀具崩损等问题。

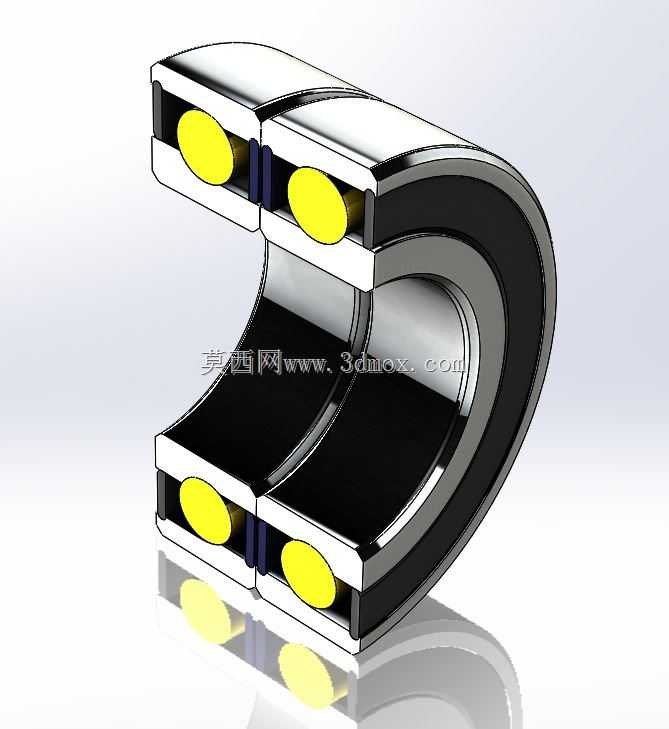

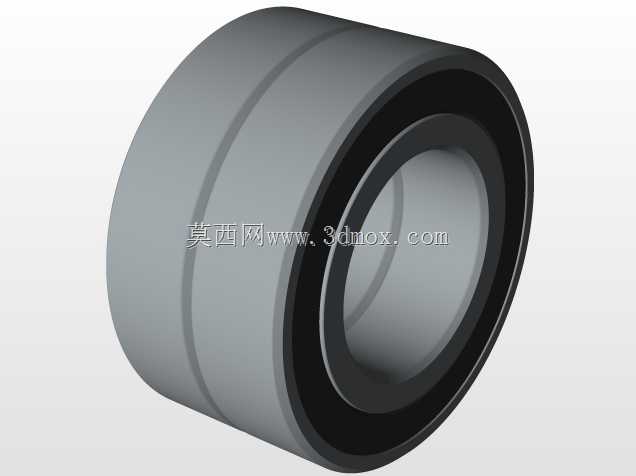

　　从安装边界来看，这类轴承通常采用成对背对背或者面对面安装的方式配置在主轴前后支撑位，安装时需要严格控制配合面的公差，内圈与主轴轴颈的配合、外圈与主轴座孔的配合需要根据预紧方式选择合理的过盈量，过盈量过大会导致轴承内部游隙消除过多，运转时发热抱死，过盈量不足则会在高速旋转时出现配合面蠕变，磨损轴颈或者座孔，影响支撑刚度。轴承的宽度尺寸、内外径尺寸都遵循通用精密轴承的尺寸系列，可以直接替换同型号的同精度等级轴承，不需要额外修改主轴的安装结构，降低设备维护的适配成本。

　　在实际应用场景中，这类轴承除了雕刻机主轴之外，也可用于高速精密磨床主轴、精密镗床主轴、高速电主轴等对回转精度有高要求的传动部位，选型时需要根据实际工作转速、载荷大小、预期刚度要求调整预紧力，轻载高速工况下采用较轻的预紧力降低发热，重载低速精加场景下可适当提高预紧力增强支撑刚度。轴承的滚道表面经过超精研处理，表面粗糙度控制在极低水平，可以有效降低滚动体运转时的振动与噪声，同时形成连续的润滑油膜，延长轴承的疲劳寿命。保持架采用适配高速工况的轻量化设计，降低高速旋转时保持架的离心力，避免保持架结构变形影响滚动体的正常运转，保证轴承在长时间连续工作状态下的精度保持性。

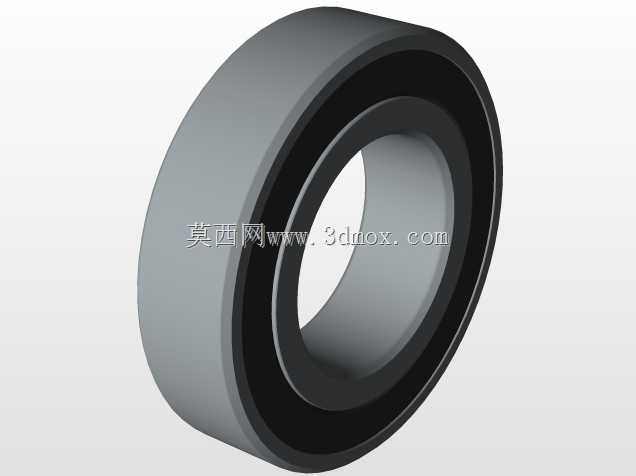

　　设计这类轴承的三维模型时，需要重点还原滚道的曲率参数、接触角角度、密封件的配合间隙、滚动体的直径与数量分布，这些参数直接决定了轴承的力学性能与安装适配性，如果建模时忽略了密封槽的尺寸、倒角的细节，在做主轴装配干涉检查时就会出现错误，导致实际装配时密封件被压坏、轴承无法安装到位等问题。同时建模时需要还原轴承的精度基准面，也就是端面与内外径的基准关系，方便后续装配时设定配合约束，模拟实际安装时的定位方式，为后续的主轴动平衡仿真、刚度校核提供准确的模型基础。
