带过滤箱体的离心式风机成套装置

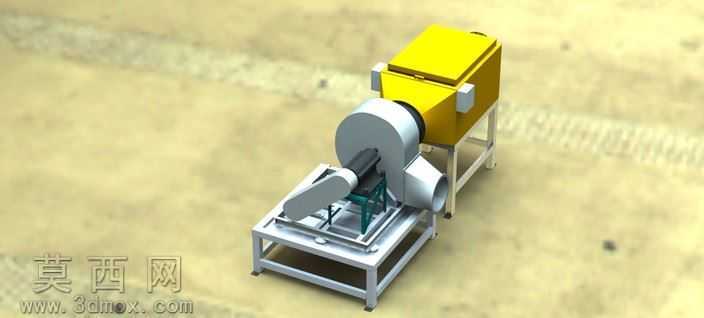

本套风机装置采用三维参数化建模完成整体装配设计，建模过程中严格遵循机械装配逻辑，对各组成部件进行独立建模后通过同轴、面重合、距离约束完成总装搭建，确保各部件相对位置符合实际设备的安装要求。模型核心为前倾式离心风轮结构，风轮叶片采用曲面建模完成弧度拟合，匹配蜗壳型流道的型线设计，蜗壳部分通过放样、抽壳特征构建出顺滑的气流通道，可直观呈现气流从轴向进风口进入、经风轮加速后从径向出风口导出的完整路径。与风机出风口对接的过滤箱体采用钣金建模逻辑构建，箱体边角做折弯工艺处理，顶部设置可开合的检修盖板结构，侧面预留与风机出风口匹配的法兰连接位，箱体底部设置倾斜集尘结构，可在通风过程中完成气流中的杂质过滤收集。整套装置的支撑机架采用标准工业铝型材搭配角件连接的结构设计，机架底部设置可调式支撑脚，可实现安装水平度调节；风机与机架之间设置减震安装座，过滤箱体与机架之间设置支撑托架，各连接位置的螺栓、螺母等标准件均按照实际规格建模还原，完整呈现设备的装配层级。渲染阶段针对不同部件赋予对应材质：风机蜗壳、风轮赋予磨砂金属材质模拟镀锌钢板质感，过滤箱体赋予亮黄色喷塑金属材质，机架铝型材赋予银灰色阳极氧化材质，减震垫、支撑脚垫赋予黑色橡胶材质，地面场景赋予水泥哑光材质，通过三点布光打出金属部件的自然反光，清晰呈现各部件的结构轮廓与装配关系。设计过程中兼顾了设备的实用性与装配合理性，既还原了风机排风与过滤结合的功能结构，也通过标准化的机架设计保证设备运行的稳定性，可作为通风除尘类设备的结构参考模型，用于方案展示、结构验证或教学演示场景。
