便携式手持真空吸附定位作业装置结构

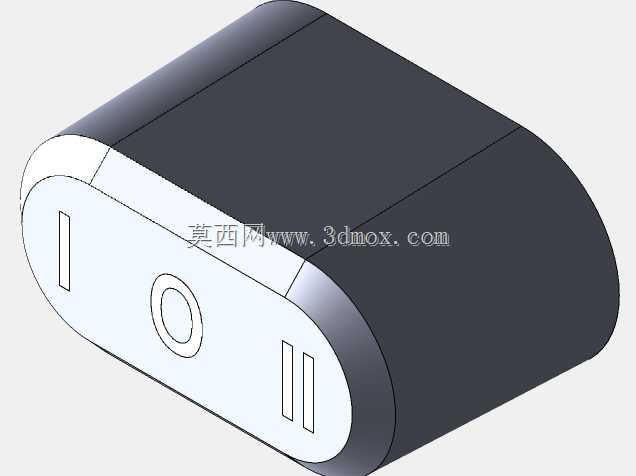

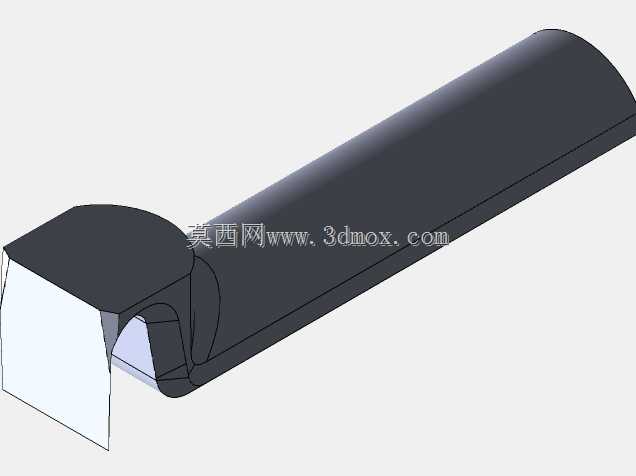

　　在现场装配、小型工件转运、薄壁件临时固定这类作业场景里，传统的磁吸固定仅能作用于导磁材质工件，夹钳固定又容易在薄壁件表面留下压痕甚至造成形变，而这款手持真空吸附装置刚好填补了这类场景的工具空白。从结构设计来看，装置整体采用上窄下宽的类钟形布局，底部为大直径柔性密封唇边，接触工件时可通过唇边的形变适配一定范围内的平面度误差，哪怕是带轻微弧度的钣金表面、磨砂玻璃面、光滑塑料板材，都能形成可靠的密封腔，不会因为接触面微小瑕疵出现漏气失压的情况。上部集成的手柄做了贴合手掌弧度的曲面处理，握持区域做了防滑纹理设计，单手握持时重心刚好落在掌心位置，长时间举持作业也不会出现明显的腕部疲劳，手柄上集成的两档拨杆开关分别对应抽真空、泄压两个操作档位，

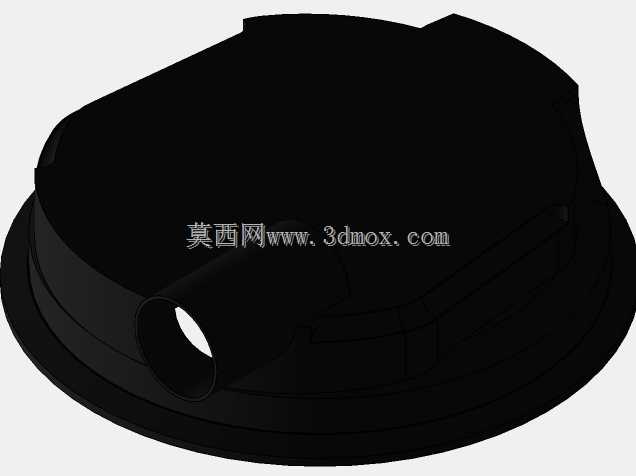

　　拇指无需离开握持区域即可完成全部操作，作业过程中不需要额外换手调整姿态。装置的动力与真空发生单元全部集成在壳体内部，没有外漏的气管或者线缆，作业半径不受外接设备限制，在狭小的设备舱内部、高空幕墙安装作业、户外无气源供电的现场都能直接使用，不需要额外搭配真空泵或者压缩空气气源，单人即可独立完成操作。从安装边界与尺寸适配角度来说，底部吸附盘的直径控制在150mm级别，对应的最小吸附平面尺寸不小于170mm即可形成有效密封，对于常见的手机屏幕装配、小型钣金件定位、广告字临时固定、瓷砖铺贴微调这类作业场景，尺寸冗余量足够，不会出现吸附面超出工件边界的情况。装置整体高度控制在200mm以内，在狭窄的设备间隙里也能顺利伸入操作，

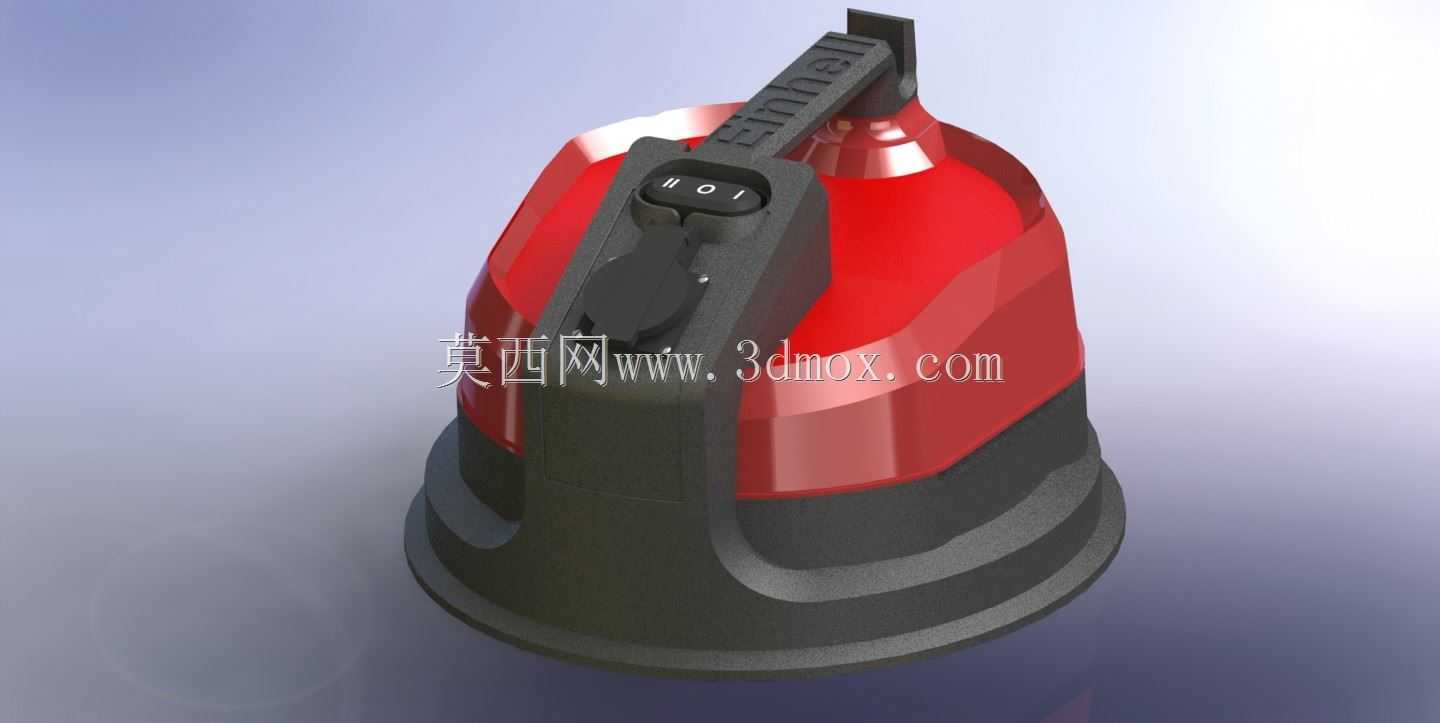

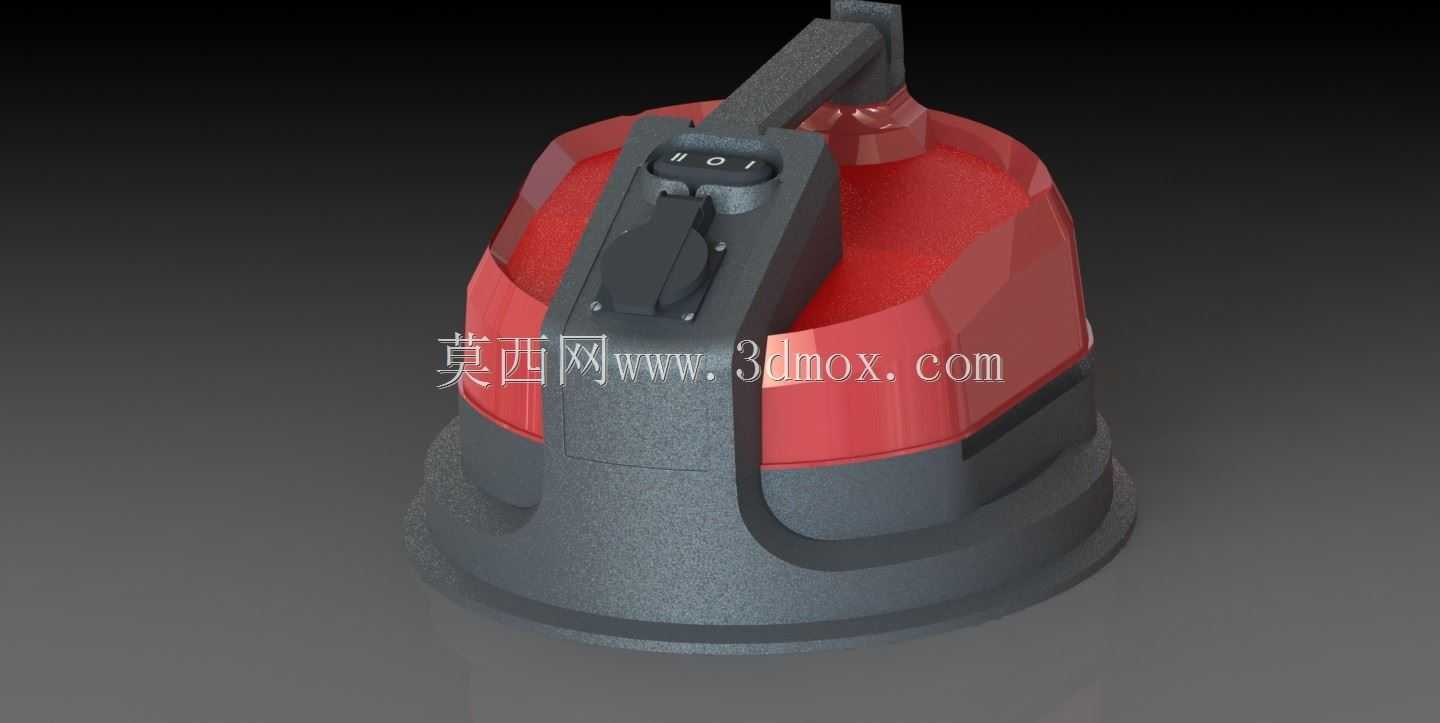

　　不会因为整体高度过高出现干涉。壳体采用高强度工程塑料注塑成型，上部红色区域为结构承力层，下部灰色区域为密封与握持层，两种材质通过二次注塑成型结合为整体，接缝处做了密封处理，日常作业中碰到少量切削液、灰尘、水渍都不会侵入内部机构，日常维护只需要定期清理底部密封唇边的杂物即可，不需要拆解内部结构做复杂保养。功能设计上，装置内置的真空保压机构可以在开关拨到保持档位后，自动维持密封腔内的负压值，当出现微小泄漏导致负压下降时，内部的补压机构会自动启动补压，不需要人工反复操作抽真空，单次吸附后可以保持至少30分钟的可靠吸附力，足够完成定位、涂胶、紧固这类常规作业流程。泄压操作只需要将拨杆拨到泄压档位，密封腔会快速和大气连通，吸附力瞬间消失，

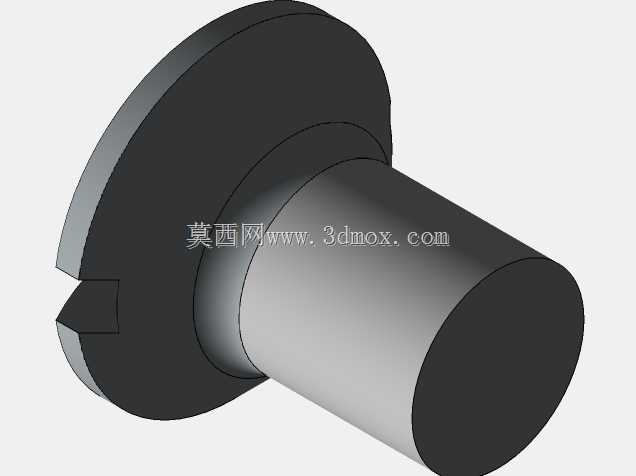

　　可以轻松取下装置，不会出现因为负压残留导致装置难以从工件表面剥离的情况。在实际选型适配的时候，需要注意这款装置的额定吸附力针对的是光滑无孔的平面工件，如果是多孔材质或者表面粗糙度超过Ra6.3的工件，需要更换对应材质的密封唇边才能保证吸附可靠性，装置的底部唇边采用快拆结构设计，不需要工具即可手动更换不同硬度、不同直径的密封配件，适配不同的作业面材质与吸附力需求。从结构建模的角度来说，整个装置的内部走气通道全部集成在壳体的筋位之间，没有额外的接气管路，既减少了漏气点，也压缩了整体的体积重量，整机重量控制在1.2kg以内，单手握持操作的负荷很低，手柄上的开关做了防误触设计，拨杆需要施加一定的侧向力才能切换档位，日常搬运或者碰到外物剐蹭不会意外切换档位导致吸附失效。
