电梯配套气垫船动力推进结构设计

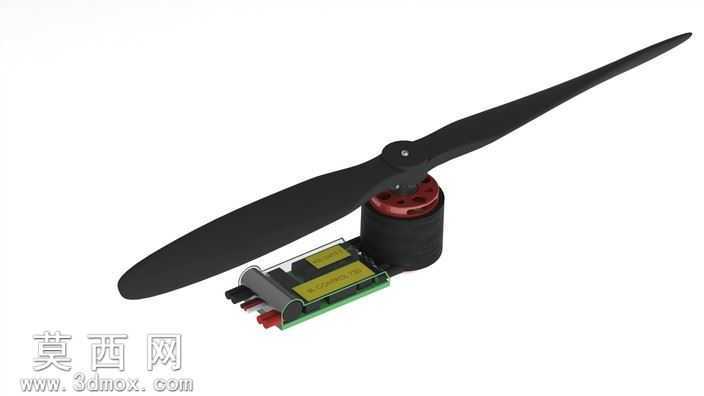

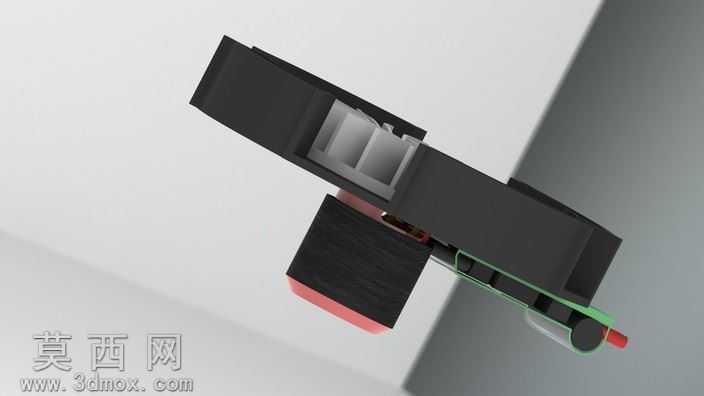

本作品为适配电梯系统场景使用的小型气垫船动力单元三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体动力输出逻辑的框架搭建，再逐一拆分细化各个零部件的结构尺寸与装配关系。建模阶段首先对核心动力部件12V15A规格无刷电机进行精细化建模，还原电机壳体的散热筋结构、输出轴的定位卡槽、端盖的安装孔位等细节，确保电机模型的装配公差与实际工业标准件匹配；随后完成24×10规格螺旋桨的建模，针对桨叶的曲面弧度采用样条曲线拟合的方式构建，还原桨叶的翼型截面与扭转角度，保证螺旋桨的流体力学外形符合推进效率要求；最后完成20A无刷控制器的结构建模，还原控制器的PCB板轮廓、电容与接线端子的排布、外壳的卡扣固定结构。材质渲染阶段，针对不同部件匹配对应的物理材质：电机壳体采用哑光黑色工程塑料搭配金属质感的输出轴材质，还原无刷电机的工业外观；螺旋桨采用亮红色高强度工程塑料材质，突出动力部件的视觉辨识度；控制器外壳采用半透明磨砂材质，可隐约呈现内部电子元件的排布效果；船体承载结构采用黑色哑光碳纤维纹理材质，搭配绿色的密封胶条材质，还原气垫船浮体的密封结构特性。结构设计上，整套动力单元采用模块化装配思路，电机通过定位卡槽固定在船体中部的安装基座上，螺旋桨通过锁紧螺母与电机输出轴同轴固定，控制器布置在电机侧方的防水舱内，接线端预留防水接头位置，整体结构紧凑，可适配小型气垫船的狭窄安装空间，同时满足电梯系统场景下对设备体积、运行稳定性的要求。建模过程中对所有活动部件进行了装配干涉检查，确保螺旋桨旋转过程中不会与船体结构、密封围裙产生碰撞，各个接线部位预留足够的走线空间，方便后续的电路连接与维护操作，整体模型的结构还原度高，可直接用于后续的结构验证、3D打印手板制作以及动力性能仿真分析。
