游艇嵌入式按压式通风窗口结构设计

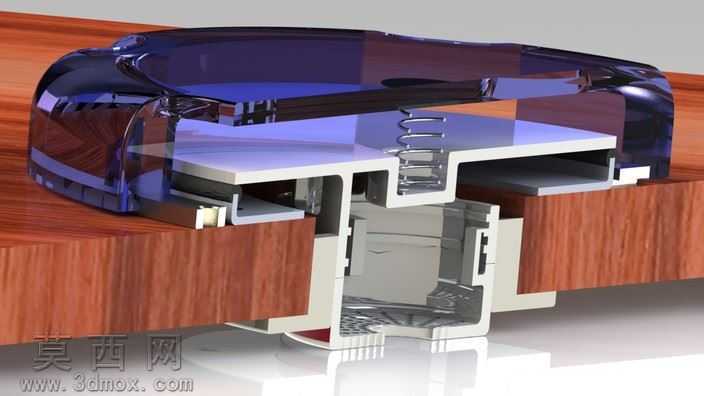

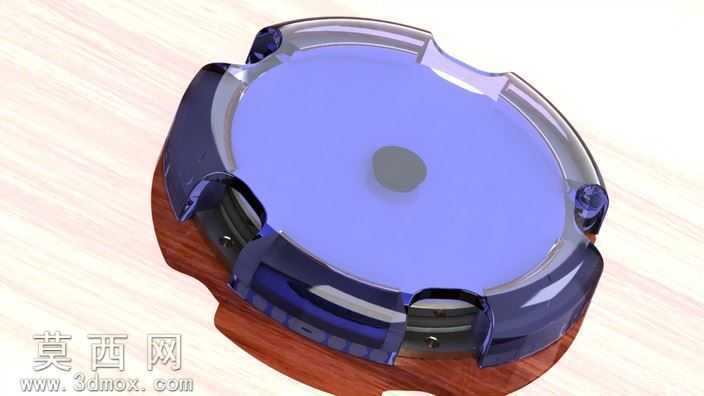

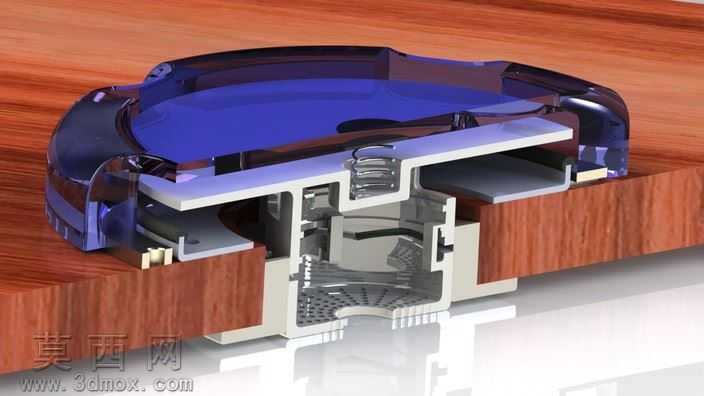

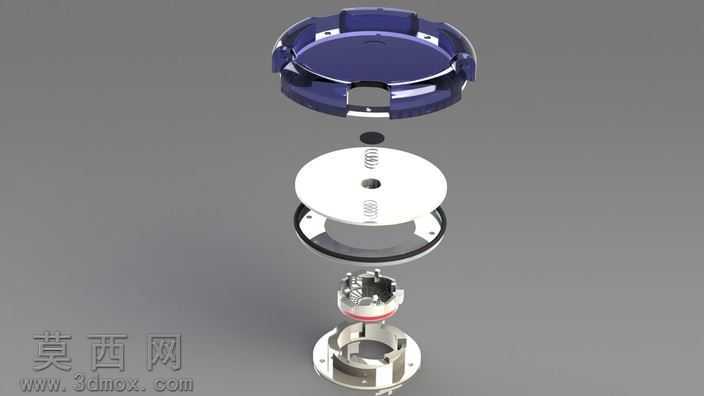

本作品为游艇舱室配套的按压式通风窗口三维建模设计，整体采用嵌入式安装结构适配游艇木质舱壁的装配需求，建模过程中对各部件的配合公差做了精细化设定，保证装配后无结构干涉。建模阶段先完成内部基座的主体结构搭建，精准预留出通风流道的空间，流道截面在开启状态下可达到38平方厘米，优化后可拓展至45-48平方厘米，有效降低关闭盖子时的不利扰动，保证通风效率。随后完成弹簧复位组件的建模，匹配圆珠笔式的按压锁定逻辑，通过单次按压实现开启、再次按压完成闭合锁定的双稳态操作，结构逻辑简洁可靠，操作时仅需轻触顶盖即可完成状态切换，闭合状态下按钮上的红线标识可直观反馈锁止状态，无需额外查看即可确认窗口是否关严。材质设定上，顶盖部分采用半透明钢化玻璃材质，渲染时调整了玻璃的透光率与反射参数，既可以从外部直观观察窗口的启闭状态，也能凭借通透质感提升外观精致度，同时拓展了盖子下方的内部可用空间；内部基座与锁止构件采用不锈钢材质，渲染时还原金属哑光质感与结构边缘的高光细节，保证长期在高湿高盐的船用环境下不易锈蚀；其余外露部件采用耐咸水、抗紫外线的耐候塑料材质，渲染时区分不同塑料件的表面肌理，按键区域做微磨砂处理提升操作触感。整体结构做了分层剖视展示，可清晰看到内部弹簧的安装位置、锁止卡扣的配合关系、通风流道的走向以及与木质舱壁的安装衔接结构，所有部件的连接位都做了圆角过渡处理，避免尖锐棱角在船用晃动环境下造成磕碰损伤，安装位设置了隐藏式卡扣结构，无需额外外露固定件即可完成与舱壁的稳固装配，兼顾结构实用性与外观整体性。
