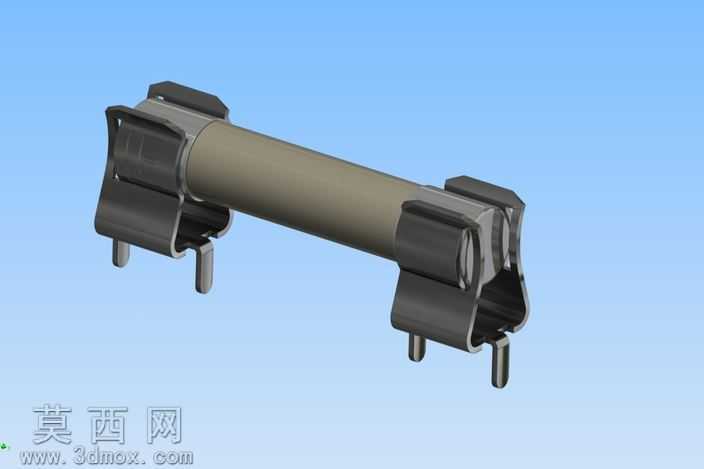

带安装夹的6×32规格1000VDC保险丝组件

本模型为高压直流电路配套的保险丝及配套安装剪辑座组件，建模过程严格遵循6×32mm规格管状保险丝的行业通用尺寸标准，首先通过旋转特征生成保险丝的陶瓷绝缘管体，管体两端的金属端帽采用拉伸加倒角特征制作，还原端帽与管体的压合装配结构，端帽表面做哑光金属质感处理，模拟真实镀镍铜帽的磨砂金属质感，管体部分赋予米灰色哑光陶瓷材质，还原陶瓷绝缘外壳的细腻磨砂质感。配套的安装剪辑座采用钣金建模思路完成，首先绘制夹片的平面轮廓草图，通过钣金折弯特征生成两侧的弹性夹持臂，夹持臂内侧设计有内凹的卡位结构，能够牢牢卡合保险丝两端的金属端帽，保证接触导通的稳定性，夹座底部的插装引脚通过拉伸特征生成，引脚端部做微小倒角处理，适配PCB板的插装焊接工艺，夹座整体赋予黑色哑光工程塑料与亮面金属弹片的组合材质，弹片部分做高反光金属质感处理，还原导电弹片的金属光泽，塑料部分模拟PA66加纤材质的半哑光粗糙质感。建模过程中对装配间隙做了精准控制，保险丝与夹座的夹持间隙控制在0.1mm以内，既还原真实产品的装配松紧度，也保证三维模型装配时无穿模问题。结构设计上还原了夹座的弹性让位结构，夹持臂预留了合理的形变空间，模拟真实夹座拆装保险丝时的弹性开合特性，引脚的间距、直径均符合PCB插装件的通用规范，可直接用于电路排布的三维布局验证。渲染阶段采用浅蓝色纯色背景，搭配柔和的侧上方主光源与底部补光，清晰展现组件的整体轮廓、夹持结构与材质质感，金属部分添加适度的环境反射效果，突出金属件的光洁度，陶瓷与塑料部分控制反射强度，还原非金属材质的视觉特性，整体模型完整还原了该款高压保险丝带安装座的完整装配形态，可用于高压直流电源设备、工控配电装置的三维布线、结构布局设计参考，也可作为电子元件库的标准件模型调用。
