钢管桁架式工具车焊接车架结构设计

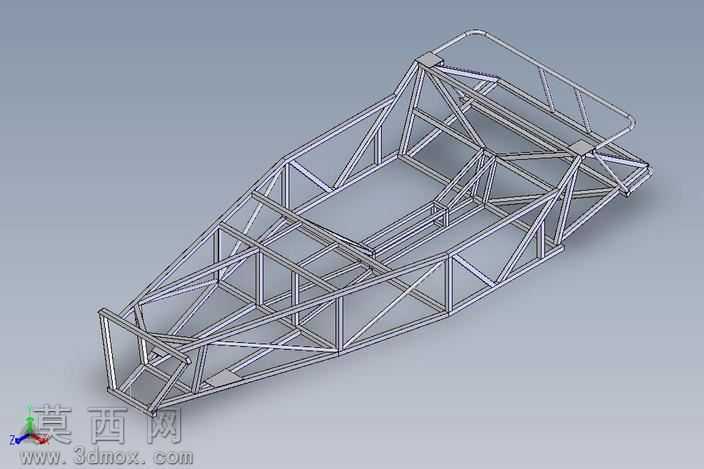

本作品为工具包车的核心焊接承载车架结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循管材焊接加工的工艺逻辑，对每一处管材衔接节点都做了贴合实际焊接工况的结构处理。整体框架选用标准规格的矩形钢管作为基础搭建材料，通过空间桁架结构形式完成布局，建模阶段先绘制三维空间草图定位每根管材的走向与衔接点位，再沿草图路径扫描生成对应规格的管材实体，针对管材相贯衔接的位置，通过布尔运算切除多余干涉部分，还原真实管材切割后的相贯线形态，保证焊接接触面的贴合度符合实际生产要求。结构设计上，车架前部设置收窄的牵引连接段，通过多组斜向支撑管材强化牵引部位的抗扭、抗拉伸性能，避免牵引受力时出现结构变形；中部为平整的主承载区域，通过横向、纵向以及斜向交叉的管材排布，形成多个稳定的三角形受力单元，均匀分散承载时的竖向载荷与行驶过程中的侧向冲击力，大幅提升框架整体的结构刚性；后部设置加高的围挡框架结构，用于安装工具存放舱的围护部件，同时通过斜撑管材将后部载荷顺畅传导至主承载纵梁上，避免局部应力集中。渲染阶段为框架赋予哑光金属钢材材质，还原焊接钢管的真实金属质感，通过环境光影调整清晰呈现每一处管材的衔接关系与空间结构层次，所有焊接节点处都做了细微的焊道结构示意，还原焊接加工后的真实外观效果。设计过程中充分考虑了焊接加工的工艺可行性，所有管材的排布都预留了足够的焊接操作空间，避免出现加工死角，同时通过管材规格的差异化选用，在保证整体结构强度满足工具车承载、行驶需求的前提下，尽可能降低车架整体自重，兼顾结构可靠性与轻量化需求，整体结构无冗余设计，每一处管材排布都承担对应的受力传导作用，可直接用于后续的焊接工艺拆解、工程图输出以及实际生产加工参考。
