钢管桁架式赛车车架框架结构设计

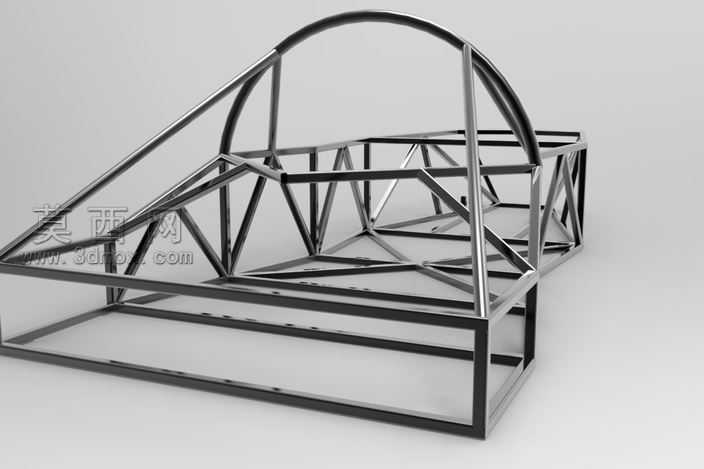

本作品为钢管桁架式赛车车架的三维结构设计，建模阶段采用SolidWorks完成全参数化搭建，首先依据赛车人机工程、动力总成布置、悬架安装点位的空间需求，绘制三维空间草图作为骨架基准，精准定位每一段管材的空间坐标、连接角度与截断长度，确保各安装位的形位公差符合装配要求。建模过程中对每根钢管采用焊件模块生成实体，针对不同受力区域匹配对应管径与壁厚的管材规格，对管材相贯连接位置做精准的相贯线裁切处理，还原真实焊接工艺下的管材贴合状态，避免出现结构干涉问题。结构设计上采用空间桁架受力逻辑，主承载区域采用大管径高强度钢管搭建闭合环形框架，驾驶舱区域设置弧形防滚环结构，配合斜向支撑管形成多组三角形稳定受力单元，可在碰撞、翻滚工况下将冲击力沿管材轴向快速分散，最大化提升结构抗扭刚度与抗冲击性能，同时通过管材规格的差异化搭配实现结构轻量化，避免不必要的重量冗余。材质渲染阶段，为车架赋予抛光金属钢管材质，还原冷拔无缝钢管的金属光泽与表面细微拉丝质感，搭配中性灰色影棚背景，采用三点布光方案突出车架的空间结构层次，清晰展现每一处管材的连接关系与空间走向，让观者可直观理解桁架结构的受力传递路径。设计过程中反复校核各安装点位的空间预留，确保后续动力系统、悬架系统、转向系统、覆盖件的安装拥有足够空间，同时对管材连接节点做加强处理，在应力集中的连接位置增加补片结构，避免应力集中导致的结构失效，整体框架完全遵循赛车车架的设计规范，兼顾结构强度、轻量化与装配可行性，可作为钢管赛车设计、车架结构教学的参考模型使用。
