小型单缸结构模型发动机三维设计作品

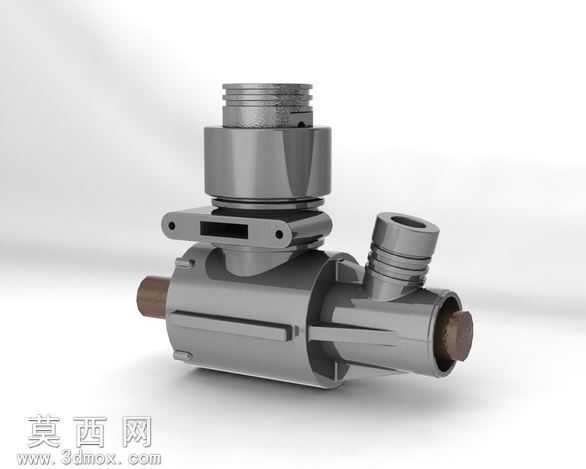

本作品为小型单缸结构模型发动机的三维设计成果，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先对发动机的核心功能模块进行拆分，将整体结构划分为缸体主体、进出气接口、动力输出轴、连接法兰盘、侧置辅助接口五个独立建模单元，每个单元均按照真实内燃机的比例进行等比缩放适配，确保模型既保留真实发动机的结构辨识度，又适配模型展示、教学演示的使用场景。建模过程中优先采用实体建模命令完成基础轮廓搭建，针对缸体表面的散热槽、安装定位孔、接口处的密封螺纹结构，采用拉伸切除、螺旋扫描、阵列等命令完成细节刻画，所有孔位的定位尺寸均参考通用小型发动机的安装标准设置，保证结构逻辑符合真实机械设计规范，不存在结构干涉、尺寸错位的问题。材质与渲染阶段，针对不同部件的功能属性匹配对应材质效果：缸体主体采用哑光铸钢材质，调整材质的粗糙度、金属度参数还原铸件表面细微的颗粒质感，同时添加轻微的环境反射效果避免材质过于呆板；进出气接口与顶部主接口采用机加工金属材质，适当提高高光反射强度，还原切削加工后的光滑金属表面质感；两端伸出的动力输出轴采用铜质金属材质，调整材质的暖色调属性与缸体的冷灰色形成视觉区分，突出动力输出部件的位置；安装法兰盘上的固定孔位做了轻微的倒角处理，避免尖锐棱角带来的不真实感。渲染阶段采用三点布光方案，主光源从模型侧上方45度角投射，打出缸体的主体明暗关系，辅助光源从另一侧补光消除暗部死黑，背光源从模型后方打出轮廓光，分离模型与背景突出主体结构，同时开启环境光遮蔽效果，强化结构缝隙处的阴影层次，让整体结构的立体感更强。结构设计上，本模型还原了单缸发动机的核心布局逻辑，侧置的辅助接口对应真实发动机的油路或气道接口，顶部的主接口对应气缸头的安装位置，两端伸出的轴体分别对应动力输出端与辅助传动端，缸体侧面的安装耳片预留了标准固定孔位，可用于后续将模型固定在展示台架或其他装配结构中，各部件的分模线、装配接缝都做了精细化处理，既保证模型整体的完整性，又能清晰区分不同的功能部件。设计思路上，本模型定位为教学演示与结构展示用模型，没有过度追求复杂的内部细节，而是重点突出外部结构的装配关系与布局逻辑，让观看者可以快速识别单缸发动机的核心外部特征，同时模型的所有特征均采用参数化驱动，后续可根据需求调整尺寸比例，适配不同的展示场景或3D打印制作需求，建模过程中对所有特征进行了分层管理，将不同部件的特征归类到对应图层，方便后续进行结构拆解、装配动画制作等二次开发操作。
