V型布局发动机缸体三维结构设计

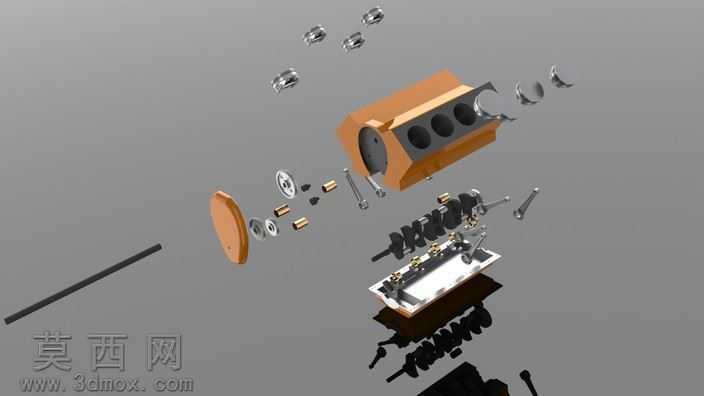

本作品为V型构型发动机缸体的三维建模成果，建模过程围绕内燃机核心基体的功能属性展开，首先梳理V型缸体的基础布局逻辑，确定两侧气缸呈夹角对称排布的整体框架，以缸体核心安装端面为建模基准面，先绘制端面的椭圆轮廓与上下定位孔的草图，通过拉伸特征生成缸体前端的安装基座结构，保证端面定位孔的同轴度与位置精度符合装配要求。随后分别构建两侧倾斜的气缸排结构，每侧排布四个气缸安装孔位，对孔位内壁做拔模处理预留后续缸套安装余量，同时在缸体两侧的侧壁区域设计加强筋结构，平衡缸体整体重量与结构强度，避免内燃机工作过程中受爆震压力出现结构形变。材质渲染阶段，将缸体主体部分赋予铸铁材质的橙棕色哑光质感，还原铸造缸体的真实表面肌理，前端安装端盖区域赋予深灰色金属质感，区分不同功能部件的材质差异，同时调整场景光照角度，通过柔和的漫反射光线凸显缸体表面的结构转折与轮廓细节，让V型夹角的结构特征、气缸孔的排布规律、安装端面的定位结构都能清晰呈现。设计过程中兼顾了缸体的功能合理性与结构完整性，既还原了V型发动机缸体紧凑布局、刚度优异的结构特点，也预留了后续与活塞、凸轮轴、曲轴等部件装配的接口位置，整体建模过程严格遵循机械设计的尺寸逻辑，各特征之间的衔接过渡自然，没有出现结构干涉或特征错位的问题，能够直观展现V型发动机缸体的内部构造与外部形态，为后续的装配仿真、结构力学分析提供准确的三维模型基础，也清晰呈现了这类动力核心部件的设计逻辑与结构特点。
