电动两轮车后轮传动总成三维结构设计

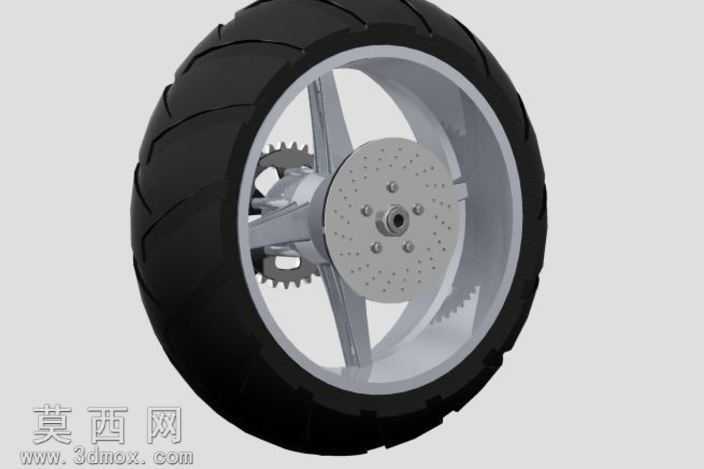

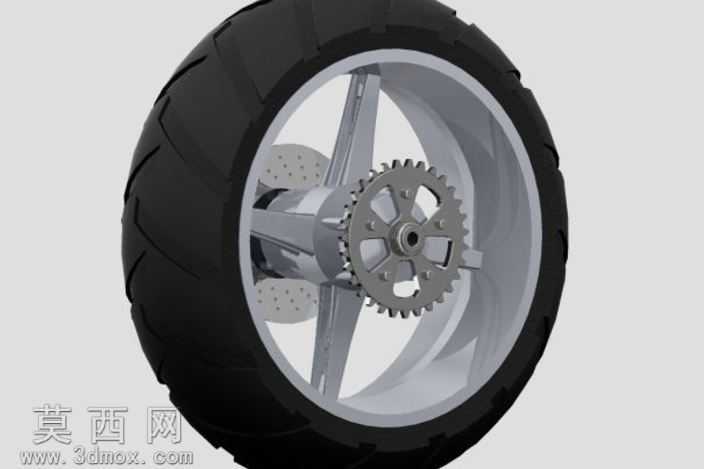

本作品为电动两轮车后轮传动总成的三维建模成果，建模过程严格遵循两轮车行走系统的实际工程设计逻辑，以1:1的真实比例还原各部件的装配关系与结构细节。建模初期先完成整体结构的基准搭建，以车轮中心轴线为全局基准轴，对齐轮毂、轮胎、传动链轮、刹车组件的同轴度要求，避免后续装配出现位置偏差。轮胎部分采用曲面建模方式构建外胎轮廓，精准还原胎面的排水防滑沟槽纹理，胎侧的弧度与厚度按照常规真空胎的参数设置，材质上区分橡胶胎面与内部帘布层的视觉差异，渲染时赋予橡胶材质哑光磨砂的质感，还原真实轮胎的表面触感。轮毂采用五星辐条式结构设计，辐条与轮辋、轮毂中心轴座的连接处做了圆弧过渡处理，避免应力集中的结构缺陷，建模时对安装轴承的中心轴孔、辐条的减重镂空区域都做了精准的尺寸约束，材质赋予哑光金属银的铝合金质感，表面做细微的拉丝纹理处理，还原铝合金轮毂的真实加工质感。传动链轮部分单独建模，精准还原链轮的齿形轮廓、中心安装孔位、周边的减重镂空结构，齿距参数符合常规链条传动的匹配要求，链轮与轮毂的连接法兰做了贴合面的细节处理，保证装配时的贴合度。刹车组件采用双碟刹结构，两片刹车盘分别安装在轮毂两侧，建模时还原刹车盘的通风散热孔洞、安装固定孔位，刹车盘表面做金属磨砂质感处理，区分与轮毂的材质差异。整体装配过程严格按照实际装配顺序搭建约束关系，轮胎与轮辋采用过盈配合的约束模拟，链轮、刹车盘与轮毂采用同轴加端面贴合的约束，中心轴与轮毂轴承位采用转动副约束，还原后轮可绕轴转动的真实运动状态。渲染阶段采用三点布光方式，主光从侧上方打亮轮组整体轮廓，辅光补全暗部细节避免死黑，轮廓光勾勒轮胎与金属部件的边缘，提升整体的立体感，材质参数反复调试，让橡胶轮胎的哑光质感、铝合金轮毂的金属质感、钢制链轮的厚重质感形成明确区分，最终呈现的模型结构完整，细节丰富，可用于两轮车结构教学、产品展示、改装方案验证等多个场景。
