带手动摇臂法兰式蝶阀结构设计

这款带手动摇臂的法兰式蝶阀，核心应用场景集中在中小口径的低压流体输送管路中，常见于给排水管网、暖通空调循环水系统、普通化工介质输送支路、环保水处理设备的管路通断控制环节，相比同口径的闸阀、截止阀，它的结构长度更短，安装占用的轴向空间更小，在管路排布紧凑的设备舱、管井内有明显的布置优势。从实际用途来看，它主要承担管路的介质通断功能，也可通过摇臂的停留角度实现节流调节，适配清水、低浓度腐蚀性流体、常温气体等多种常见工业介质，手动驱动的结构不需要额外配置气动、电动执行机构，在无气源、无供电的野外管路、检修旁路、小型设备配套场景下适用性更强，不需要复杂的控制回路即可完成操作，日常维护仅需定期检查阀杆密封件即可，运维成本远低于带驱动的自控阀门。

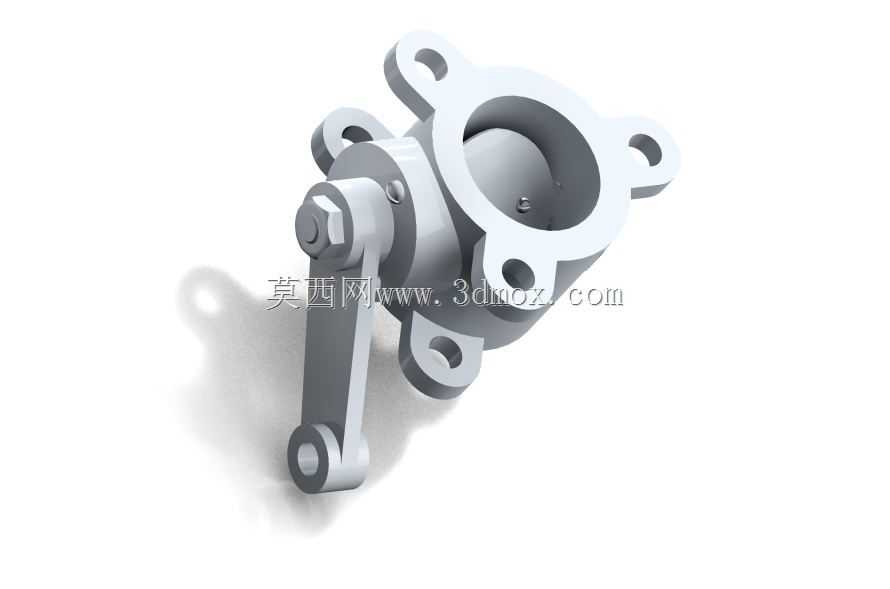

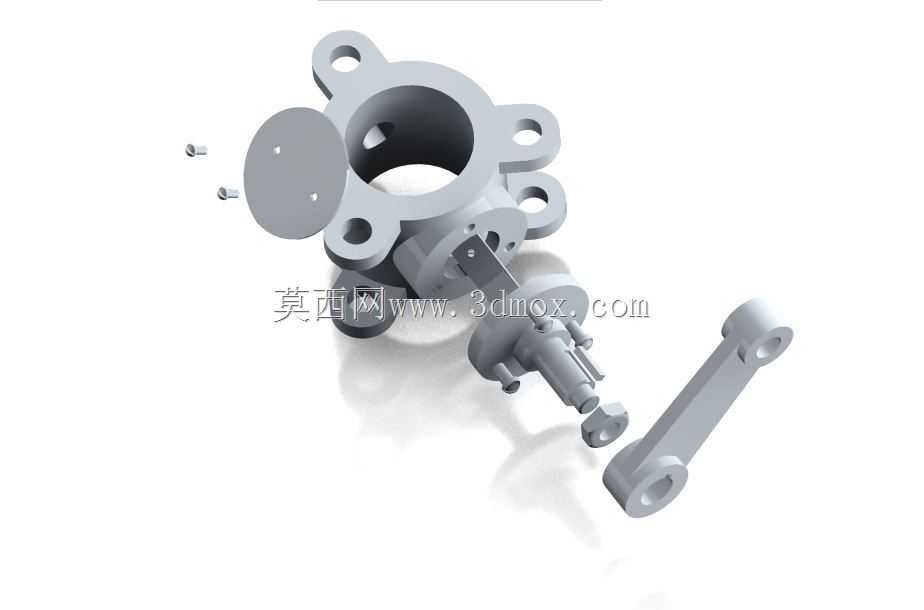

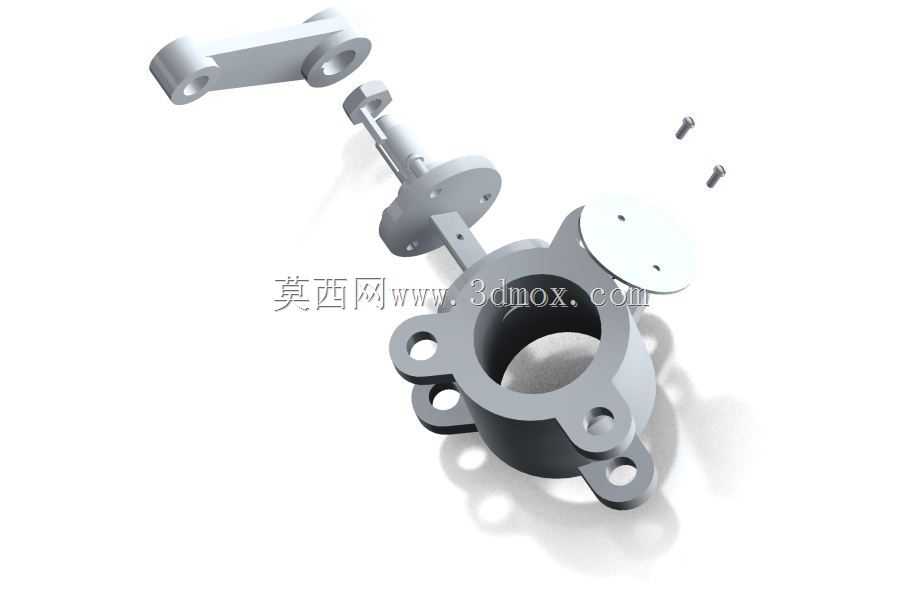

从功能特性来看，这款蝶阀采用对夹法兰的安装结构，阀体周向布置的四个带安装孔的凸耳，可直接穿过螺栓与两端管路的法兰片锁紧固定，不需要额外的对夹定位辅件，安装时可直接在管路法兰之间完成定位，降低现场安装的对齐难度。阀板采用偏心密封结构，相比中线蝶阀，开启时阀板与密封面的脱离更快，可减少密封件的摩擦磨损，提升阀门的循环使用寿命，阀杆与摇臂采用扁方加锁紧螺栓的固定结构，摇臂转动时无旷量，操作手感清晰，可通过摇臂的摆动角度直观判断阀板的开度状态，阀杆穿出阀体的位置设置有轴封结构，可避免介质沿阀杆间隙向外渗漏，适配最高1.6MPa的工作压力，常温工况下的密封性能可满足多数工业管路的零泄漏要求。

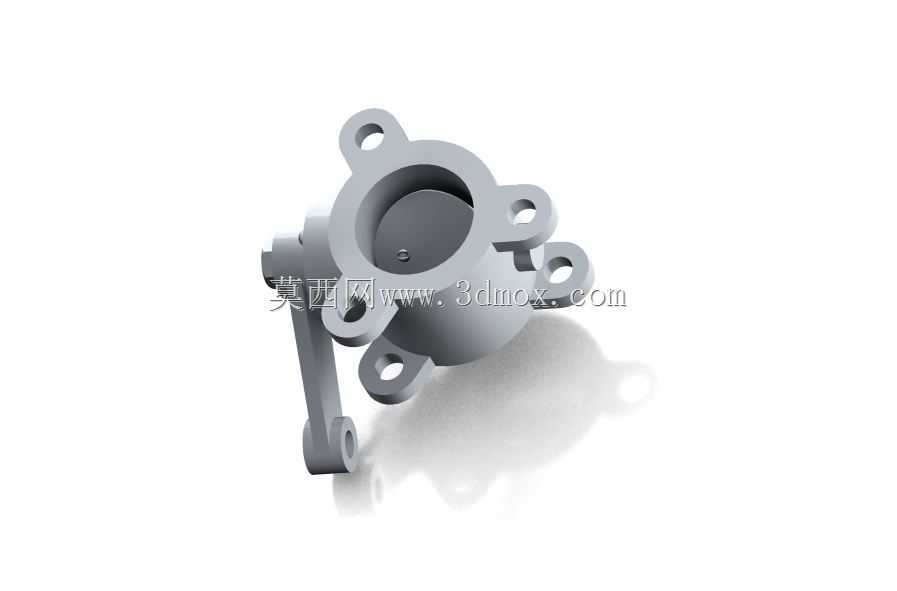

设计思路上，这款蝶阀优先平衡了结构强度与整体重量的关系，阀体采用一体化铸造的流线型流道，介质流经阀腔时的流阻更低，相比直角流道的截止阀，压损可降低60%以上，减少管路输送过程中的动力损耗。摇臂的长度经过力矩匹配计算，在额定工作压力下，操作人员不需要借助加力杆即可完成阀门的全开全关操作，摇臂末端的连接孔可用于加装重锤或者限位装置，满足部分需要自锁或者远程触发的改造需求。阀体上的安装凸耳与阀体主体采用圆弧过渡结构，避免应力集中，在螺栓锁紧时不会出现凸耳断裂的问题，所有外露的金属部件都做了防锈处理，可适应潮湿、轻度腐蚀的安装环境。

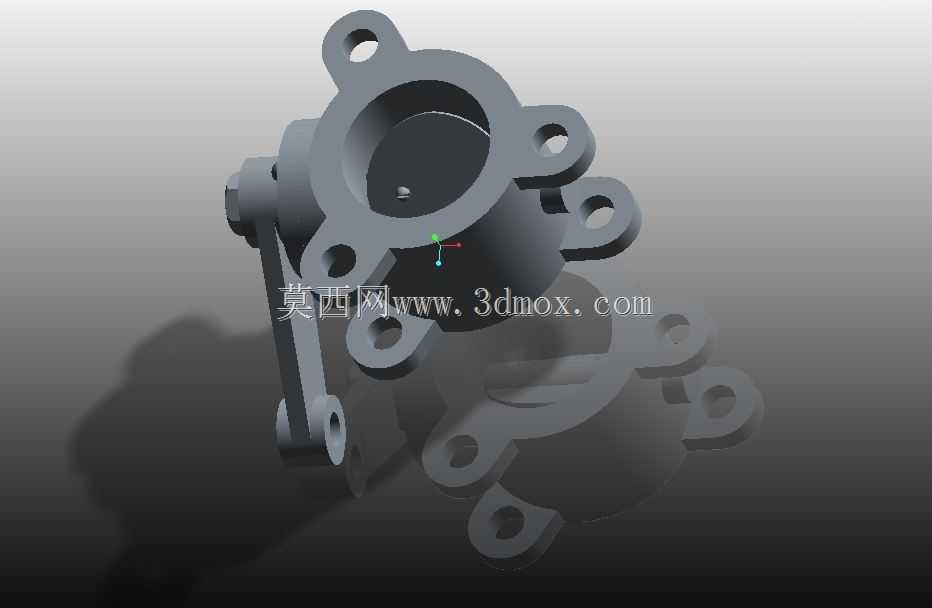

从外形尺寸与安装边界来看，这款蝶阀的结构长度符合通用对夹蝶阀的尺寸规范，可直接替换同口径的现有同类型阀门，不需要调整两端管路的法兰间距，阀体的最大外径由法兰凸耳的外轮廓决定，安装时需要预留的径向空间仅需覆盖凸耳外沿加螺栓安装的操作空间即可，摇臂在全行程摆动过程中，不会超出阀体的径向投影范围过多，在并排布置多台阀门的管排上，相邻阀门的摇臂不会出现运动干涉。阀杆的顶部预留了位置指示的安装位，可根据现场需求加装开度标识牌，方便巡检人员快速判断阀门的开关状态，阀体底部没有突出的排污结构，可直接安装在水平或者垂直走向的管路上，不需要额外设置支撑座，只要两端法兰锁紧牢固即可稳定运行。
