公路自行车弯把三维结构设计作品

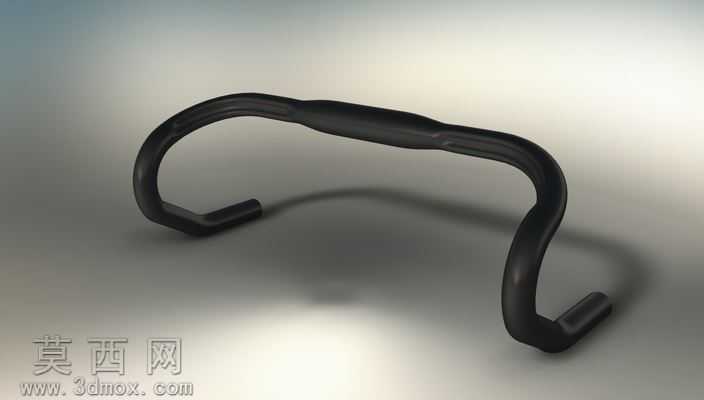

本作品为公路自行车专用弯把三维建模设计，建模过程围绕公路骑行的人机工程需求展开，整体采用一体成型的弯弧结构设计，在三维软件中通过多段样条曲线拟合车把的轮廓走向，精准控制上把位、下把位、弯把过渡段的曲率半径，保证不同握姿下的握持贴合度。建模阶段先绘制车把的中心路径曲线，再通过扫描特征生成基础管体结构，针对车把中部与把立衔接的位置做了加粗加厚处理，提升安装后的结构刚性，两端握持区域做了微幅的管径收窄与表面纹理预留设计，为后续装配把带提供贴合的基础面。渲染环节采用哑光黑色硬质工程塑料材质，模拟碳纤维或铝合金车把的表面质感，调整环境光的漫反射参数，还原金属或复合材料的细腻哑光效果，避免过度反光带来的质感失真，阴影投射采用柔和的区域阴影，清晰呈现车把的立体轮廓与弯弧形态。结构设计上充分考虑公路车骑行的实际使用场景，弯把的下沉量与前伸量经过参数化调试，兼顾高速巡航时的低风阻姿势与爬坡、冲刺时的不同握持需求，管体的壁厚采用渐变设计，中部受力集中区域壁厚更大，两端握持区域适当控制壁厚以降低整体重量，同时在车把内部预留了刹车线管、变速线管的走线空间，适配现代公路车的内走线设计需求。整个建模过程严格遵循自行车零部件的尺寸规范，各段管径、弯曲角度、安装位尺寸均参考行业通用标准，保证模型可直接用于后续的结构验证、3D打印样件制作或产品开模参考，通过曲面连续性检查确保所有过渡面无突兀折角，整体线条流畅顺滑，既满足结构强度要求，也兼顾公路车配件的轻量化与气动性能设计目标。
