竞赛级公路自行车一体把立三维设计

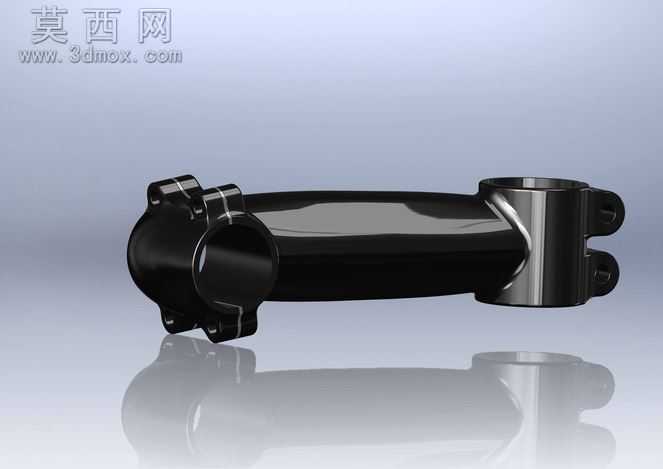

本作品为竞赛级公路自行车专用的一体把立结构三维设计，建模过程中严格遵循公路自行车竞技器材的人体工学与气动性能设计规范，采用参数化建模方式完成整体结构搭建。建模阶段首先依据公路车把立的安装适配标准，确定了把立与前叉舵管、车把横管的配合尺寸公差，保证零件安装的互换性与紧固可靠性，主体结构采用流线型变径管身设计，从前端车把夹持端到后端舵管锁紧端做平滑过渡处理，全程规避直角棱角结构，在降低高速骑行风阻的同时，优化了零件整体的应力分布表现。材质与渲染表现上，模型主体采用高强度锻造铝合金的材质设定，表面做亮面阳极氧化黑处理，渲染时精准还原了金属漆面的高反光质感，搭配边缘的高光倒角细节，清晰呈现出零件的精密加工质感；锁紧结构处的金属件做了差异化的材质区分，通过哑光与亮面材质的对比，直观展现不同功能区域的结构差异。结构设计层面，前端采用四螺栓对称锁紧结构夹持车把横管，保证夹持力均匀分布，避免长期使用出现车把滑动或管材夹损问题；后端采用对锁式舵管抱紧结构，搭配上下两颗锁紧螺栓实现与前叉舵管的牢固连接，所有螺栓孔位、锁紧槽的尺寸均按照标准五金件规格设计，完全满足实际加工生产的尺寸要求。设计过程中充分考虑了竞技场景下的使用需求，在保证结构强度满足高强度摇车、冲刺受力要求的前提下，通过管身的中空结构优化实现零件轻量化，整体造型流畅简洁，无多余冗余结构，既符合公路自行车器材的气动化设计趋势，也兼顾了日常安装调试的操作便利性，可直接用于自行车配件的结构验证、外观渲染展示以及数控加工生产的参考依据。
