足球造型镂空式玻璃采光圆顶结构

　　这类仿足球几何构型的玻璃圆顶，常应用于小型公共建筑中庭、景观构筑物顶部、独栋住宅采光天井、商业空间穹顶区域，替代传统平面采光顶实现更优的空间通透感与造型辨识度。从结构逻辑来看，其框架完全遵循截角二十面体的几何划分规则，将完整球面拆解为正五边形与正六边形的拼接单元，和传统经纬划分的球形网架相比，单元构件的标准化程度更高，现场拼装时不需要对杆件做大量现场裁切，所有框架杆件、玻璃面板都可以在工厂完成预制后运抵现场组装，能大幅缩短高空作业的施工周期。

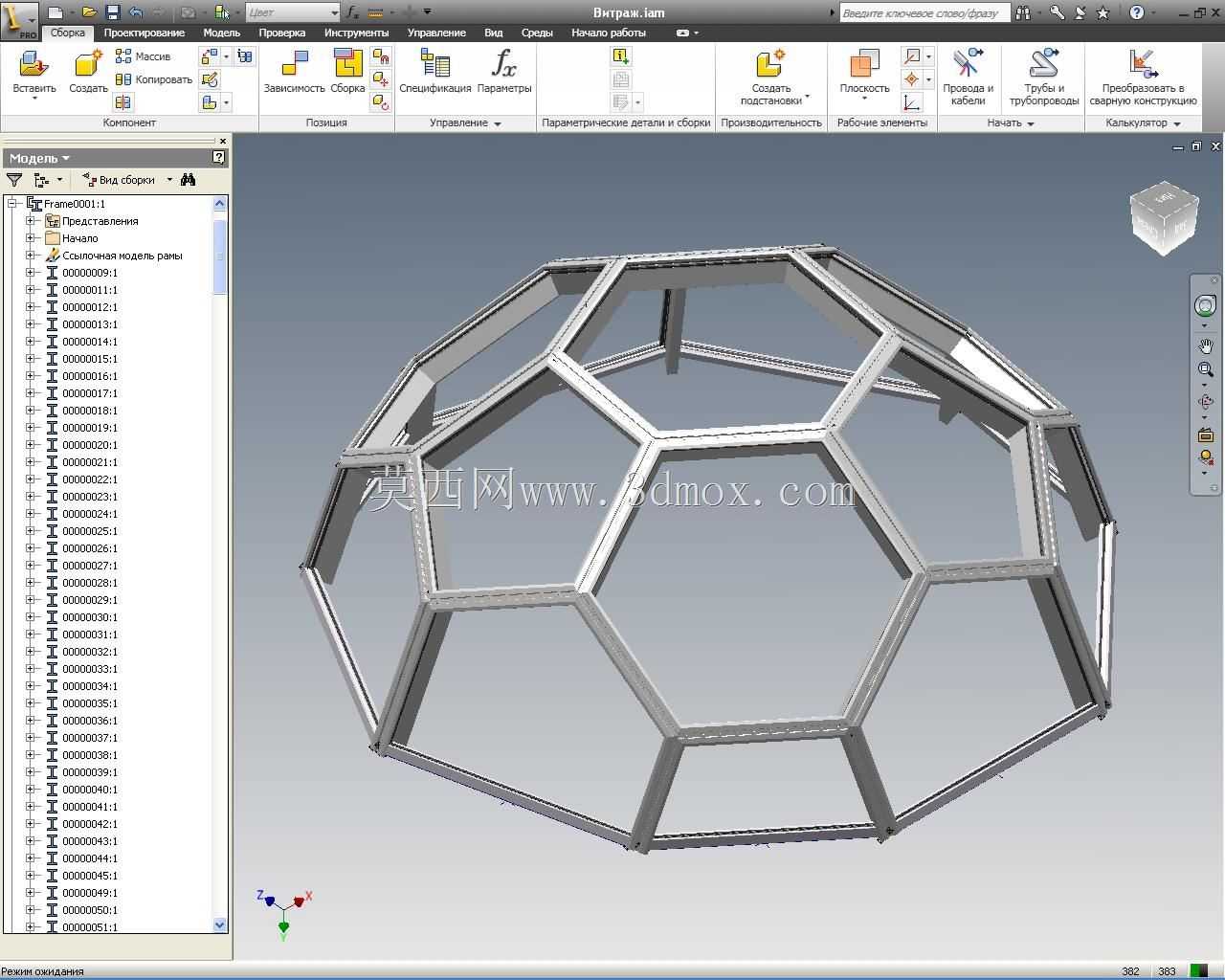

　　框架部分采用闭合式型材杆件设计，每根杆件的截面都预留了玻璃嵌装槽与密封胶打胶位，相邻单元的杆件在节点位置采用定制连接件拼接，节点处做了圆弧过渡处理，既避免应力集中导致的焊缝疲劳，也能消除玻璃安装时的硬接触风险。玻璃面板根据对应多边形的尺寸做定制化裁切，每块面板都采用夹胶安全玻璃，边缘做磨边倒角处理，嵌入型材槽后通过三元乙丙胶条与耐候密封胶做双重密封，可抵御常规风雨侵蚀，避免出现渗漏问题。

　　从安装边界来看，该圆顶的底部为正多边形环形支座，安装时需要和下部结构的预埋环梁做刚性连接，支座位置预设了调节螺栓孔位，可抵消下部结构施工带来的±15mm安装误差，不需要额外做定制转接件。圆顶的矢跨比控制在0.35左右，这个比例下既不会因为矢高过高导致周边风压过大提升结构荷载要求，也不会因为矢高过低造成排水坡度不足出现表面积水积灰问题，所有玻璃面板的倾斜角度都大于18度，雨水落在表面可自然顺着框架导水槽排至底部环形集水槽，最终顺着建筑预留的排水立管排出，不需要额外设置屋面清洗的专用轨道，日常维护仅需通过常规高空作业设备即可完成表面清洁。

　　设计过程中首先确定整体球面的基准半径，再根据截角二十面体的几何公式拆分所有五边形、六边形单元的顶点坐标，每根杆件的长度误差控制在0.5mm以内，确保拼装后整体球面的轮廓度偏差不超过5mm，避免出现玻璃面板无法嵌入的问题。框架型材的壁厚根据项目所在地区的风荷载、雪荷载取值做匹配调整，常规内陆地区采用2.5mm壁厚的铝合金型材即可满足50年一遇的荷载要求，沿海台风区域则需要更换为3mm壁厚的不锈钢型材，同时加密节点处的连接螺栓数量，提升整体结构抗风揭能力。和传统玻璃采光顶相比，这种足球造型的圆顶没有明确的结构主梁，所有杆件共同参与受力，整体结构自重更轻，对下部支撑结构的荷载要求更低，哪怕是在原有建筑屋面加装，也不需要对下部结构做大规模加固，适配性更强。圆顶内部没有突出的主次梁结构，光线透过玻璃进入室内时不会产生杂乱的结构阴影，光线漫射效果更均匀，白天可完全替代室内人工照明，有效降低建筑日间照明能耗。在实际项目应用中，还可以根据需求在部分六边形单元位置预留可开启扇，配合电动开窗器实现自然通风，不需要额外设置屋面通风设备，进一步降低建筑运营阶段的能耗。
