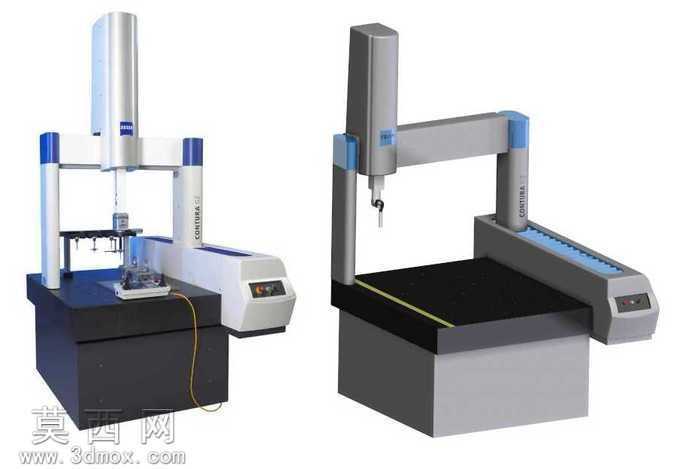

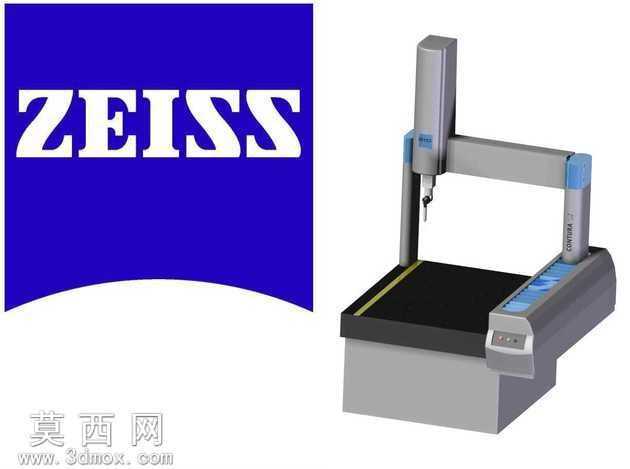

蔡司桥式三坐标测量机三维结构模型

本模型为桥式三坐标测量机的三维数字化建模成果，建模过程严格遵循真实工业测量设备的结构比例与功能逻辑，完整还原了设备的核心组成模块。建模阶段首先搭建设备的整体基准框架，以底部花岗岩工作台为定位基准，依次完成X向移动横梁、Y向滑座、Z向测量主轴、探测头组件以及右侧传动控制仓的结构搭建，各运动轴的导轨布局、传动衔接位置均参照真实设备的运动原理设计，确保各部件的装配关系符合实际机械结构逻辑，不存在结构干涉问题。模型对细节部分做了精细化处理：工作台表面的定位基准槽、Z轴主轴上的品牌标识区域、右侧控制仓的操作按键面板、各运动轴端部的防护端盖、探测头的装夹结构都做了1:1的特征还原，没有省略核心功能结构。材质渲染阶段结合真实设备的材质特性进行参数调整：底部工作台采用哑光深黑花岗岩材质，调整粗糙度参数模拟天然石材的细腻磨砂质感，无多余反光；设备主体的龙门框架、滑座、主轴外壳采用银灰色金属烤漆材质，设置适中的反光度与细微颗粒质感，还原工业机床外壳的哑光金属漆面效果；传动区域的导轨部分采用亮面金属材质，调高反光强度模拟精密磨削加工后的金属导轨质感；操作按键区域区分了塑料按键与金属面板的材质差异，蓝色装饰条采用半高光塑料材质，与主体漆面形成视觉区分；背景采用渐变蓝色调，搭配柔和的三点布光方案，主光从左上方投射勾勒设备主体轮廓，辅光从右侧补光弱化暗部阴影，顶光补充顶部结构的光照细节，最终渲染效果清晰展现设备的结构层次与材质差异，整体视觉效果贴近真实设备的实物观感。设计过程中优先保证结构的准确性，对运动部件的行程范围、装配间隙做了合理还原，既满足三维展示的视觉需求，也可作为精密检测设备认知、结构教学的参考素材，模型各部件独立分层，可支持后续的结构拆解、运动仿真等拓展使用。
