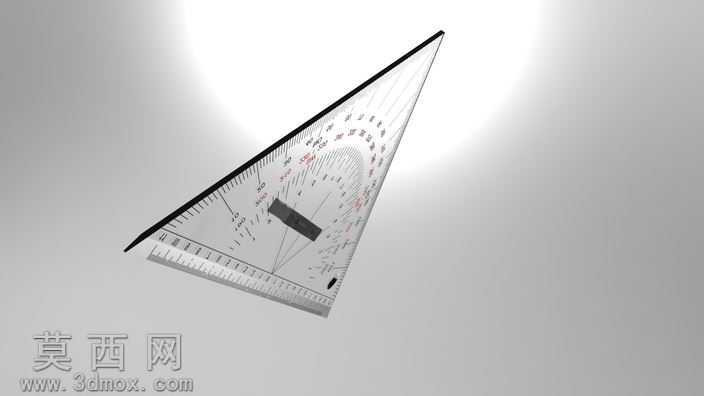

教学用带手柄透明三角尺三维建模作品

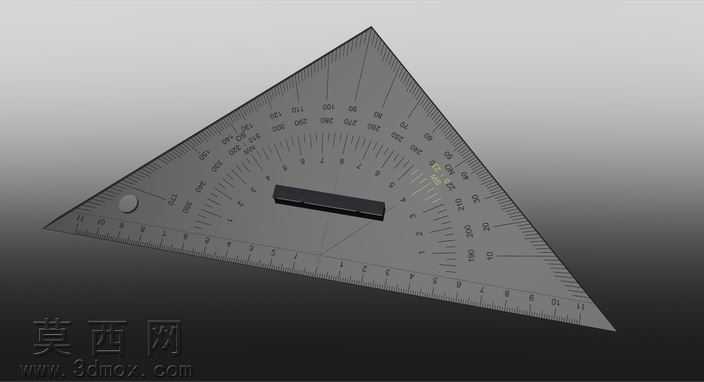

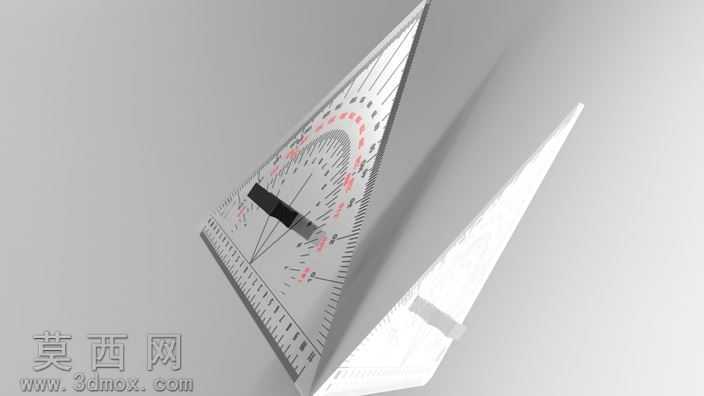

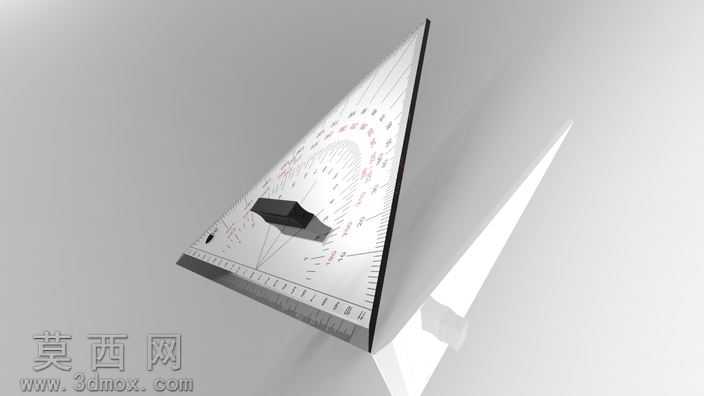

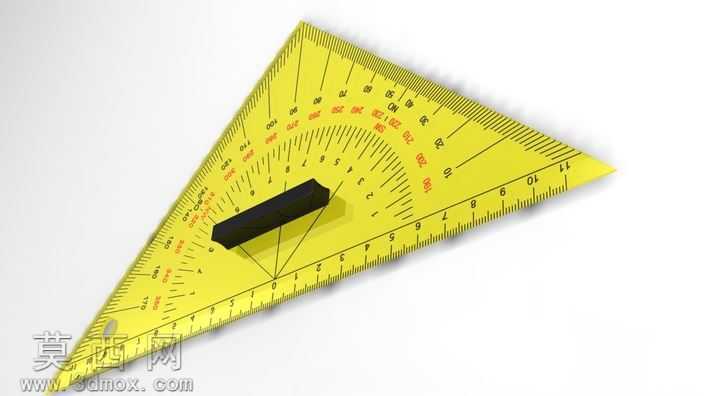

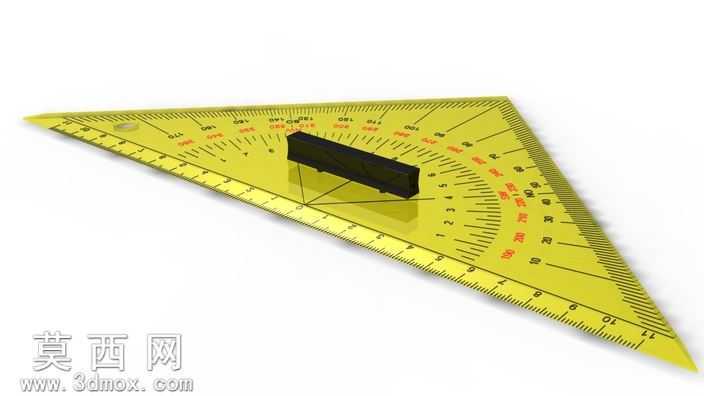

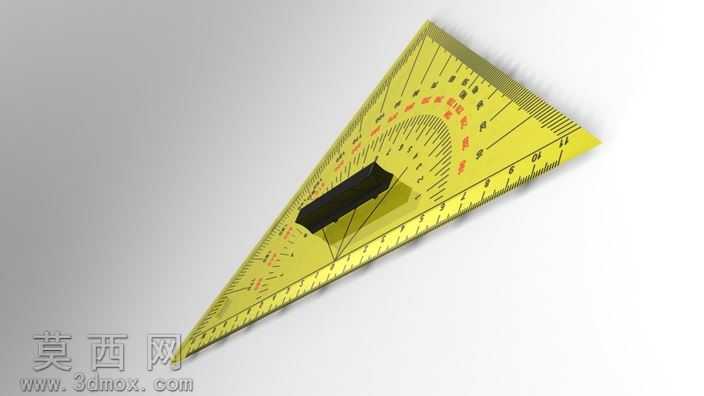

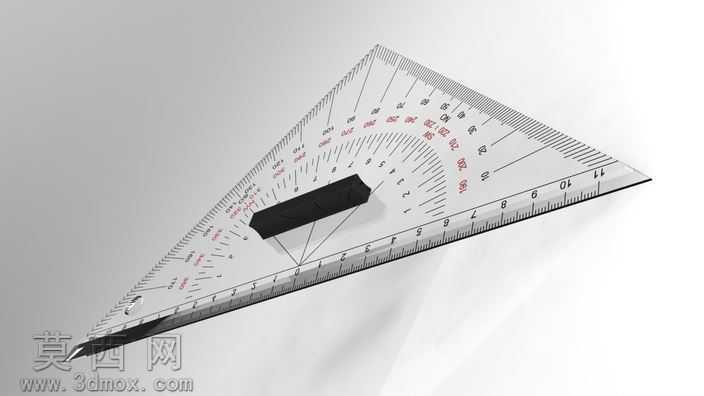

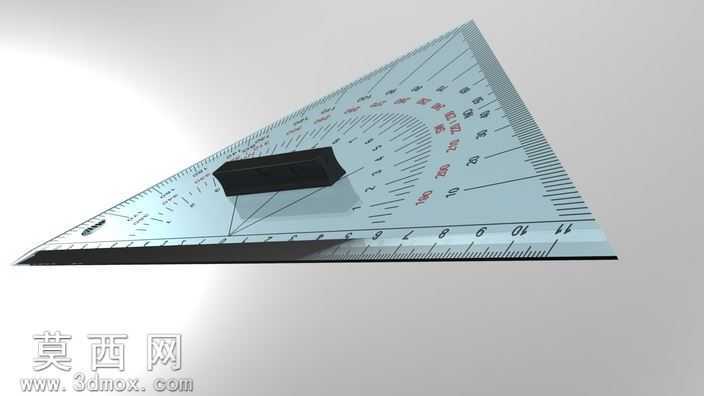

本作品为教学绘图场景使用的三角尺三维建模成果，建模过程以还原实物的使用功能与外观细节为核心目标，首先通过草图绘制勾勒三角尺的等腰直角外轮廓，精准控制斜边与两条直角边的长度比例，同时预留出刻度区域、手柄安装位的结构空间。建模阶段优先构建尺身主体结构，针对透明塑料材质的尺身，采用薄壁拉伸特征完成基础实体搭建，对尺身边缘做微小的圆角处理，还原真实塑料尺的边缘钝化效果，避免尖锐棱角的失真表现。手柄部分采用独立的草图拉伸构建，先绘制符合手持握持弧度的截面轮廓，通过拉伸生成手柄主体后，在手柄与尺身的连接位置做贴合面的匹配处理，添加微小的卡扣凸起结构，还原实物中手柄与尺身的装配关系，同时对手柄的边角做全圆角过渡，模拟注塑成型的塑料手柄圆润触感。刻度部分的建模采用阵列结合草图投影的方式完成，先绘制单根刻度线的细长拉伸实体，按照公制长度刻度的间距规则做线性阵列，区分厘米刻度与毫米刻度的长度差异，同时对应角度刻度区域，以三角尺的直角顶点为中心做环形阵列，精准排布0到90度的角度刻度线，对刻度标识的字符采用包覆特征处理，将数字与刻度标识贴合在尺身表面，还原印刷刻度的平整效果。材质与渲染阶段，尺身部分设置半透明的淡黄色塑料材质，调整材质的透明度与折射参数，模拟真实透明三角尺略带黄调的通透质感，同时添加轻微的表面磨砂质感，避免完全透明的失真效果；手柄部分设置为哑光黑色塑料材质，调整材质的粗糙度参数，还原黑色塑料手柄的哑光磨砂触感，在手柄与尺身的连接位置添加轻微的装配缝隙细节，提升模型的真实感。渲染阶段采用柔和的漫反射光源，从斜上方打光突出尺身的刻度细节与透明质感，同时添加微弱的环境反射，让透明尺身的光影表现更贴近真实实物，整体建模严格遵循实物的尺寸比例与结构逻辑，既还原了三角尺作为绘图测量工具的功能结构，也通过材质与细节处理还原了日常教学文具的真实外观。
