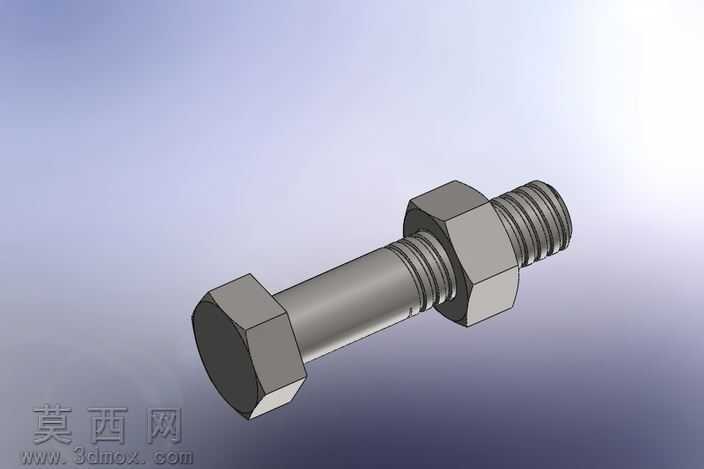

外六角螺栓配六角螺母螺纹连接装配模型

本模型为外六角螺栓与六角螺母组成的螺纹连接装配结构，建模过程严格遵循机械设计标准规范，首先完成单个零件的参数化建模：针对外六角螺栓，先绘制六角头部的正六边形截面草图，通过拉伸特征生成螺栓头部实体，再绘制螺杆的圆柱基体，依据普通公制螺纹的牙型参数，通过螺旋线引导扫描切除生成完整外螺纹结构，同时对螺栓头部与螺杆的衔接处做圆角过渡处理，还原真实零件的工艺倒角特征，避免应力集中的结构设计。针对六角螺母，先绘制对应规格的正六边形外形，拉伸生成螺母基体后在中心位置绘制螺纹底孔，通过扫描切除生成与螺栓适配的内螺纹结构，同时在螺母两端面加工出标准倒角，去除锐边的同时方便装配时的螺纹导入。完成单个零件建模后，按照螺纹连接的实际装配关系进行配合约束：将螺栓螺杆轴线与螺母内孔轴线设置为同轴配合，螺栓头部的支承端面与螺母的其中一个端面设置平行距离约束，模拟螺母拧紧到指定位置的装配状态，同时校验螺纹牙型的啮合间隙，确保内外螺纹无干涉，还原真实螺纹连接的配合精度。材质设置上，为螺栓与螺母赋予常用的碳钢材质，调整金属材质的粗糙度、反光度参数，模拟镀锌紧固件的哑光金属质感，渲染阶段采用柔和的渐变背景，搭配多角度光源，清晰展现六角头的棱边结构、螺纹的牙型细节以及装配后的整体形态，直观呈现螺纹紧固件的连接原理。设计过程中重点关注螺纹参数的匹配性，确保螺栓与螺母的螺纹公称直径、螺距完全一致，符合紧固件的互换性要求，同时还原零件的工艺细节，让模型既具备结构展示价值，也可作为机械设计入门阶段学习螺纹连接结构、装配约束方法的参考案例，帮助理解紧固件的装配逻辑与结构特点。
