常用规格W型钢梁参数化三维模型库

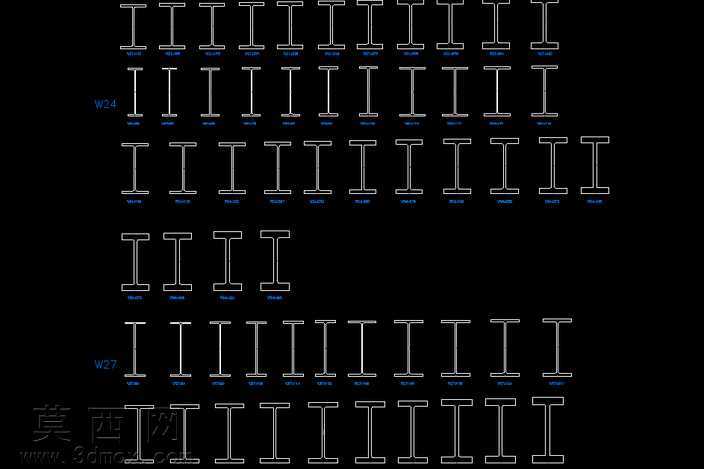

本套W型钢梁三维模型库采用参数化建模思路搭建，覆盖工程领域最常用的W4x13到W44x285全系列常规规格，建模过程中严格遵循美标H型钢（W系列宽翼缘工字钢）的截面尺寸规范，每一款钢梁模型都精准还原了对应规格的腹板高度、翼缘宽度、腹板厚度、翼缘厚度等核心几何参数，确保模型尺寸与实际工程应用中的型钢参数完全匹配，可直接导入各类工程仿真、结构设计场景使用。建模阶段采用草图驱动的特征建模方式，先在基准平面绘制每款W梁的工字形截面轮廓，对截面的倒角、圆角过渡细节做了精细化处理，避免尖锐棱角带来的工程仿真应力集中误差，再通过拉伸特征生成基础梁体，所有模型均保留可编辑的参数化草图与特征树，使用者可根据实际项目需求快速调整梁的拉伸长度，无需重新绘制截面即可适配不同跨度的结构设计场景。材质设置上匹配工程常用的碳素结构钢属性，赋予模型哑光金属质感，渲染时采用柔和的均匀布光，清晰呈现每款钢梁的截面轮廓差异与结构细节，不同规格的W梁按型号序列规整排布，方便使用者快速检索定位所需的构件型号。整套模型库兼顾二维出图与三维装配需求，既可以直接截取截面生成二维工程图的型钢图例，也可以直接装配到钢结构厂房、设备机架、桥梁承重结构等三维装配体中，无需二次建模即可完成结构搭建，大幅提升钢结构相关项目的设计效率，避免重复绘制标准型钢构件的冗余工作，模型的几何精度满足结构受力分析、装配干涉检查、工程可视化展示等多场景的使用要求。
