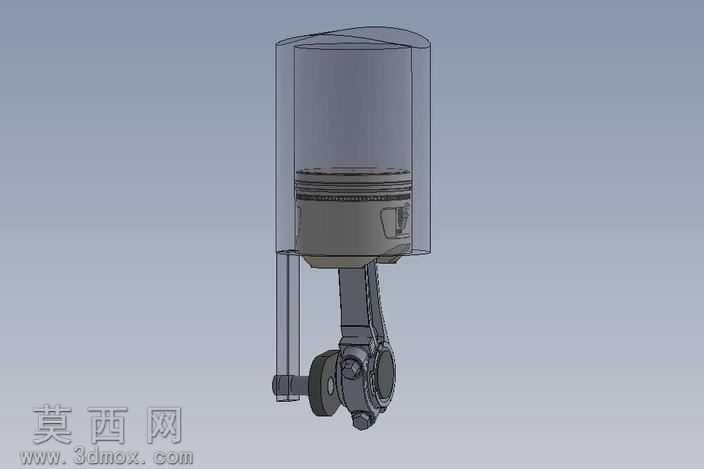

草坪拖拉机22hp发动机连杆活塞组件

本模型为草坪拖拉机22马力发动机配套的连杆活塞总成，采用三维参数化建模方式完成全结构搭建，建模过程严格遵循内燃机活塞连杆组的实际设计规范，完整还原了组件各部分的真实结构特征。建模阶段首先完成活塞本体的结构绘制，精准还原活塞顶部的燃烧室凹坑造型、活塞头部的多道环槽结构，环槽尺寸完全匹配配套活塞环的安装公差要求，活塞销座部位的加强筋结构、销孔的倒角过渡特征都做了精细化还原，保证活塞部分的结构合理性。随后完成活塞环组的建模，包含气环与油环的不同截面造型，油环的回油孔结构也做了细节呈现，各环与对应环槽的配合间隙符合实际装配要求。连杆部分的建模还原了杆身的工字型截面特征，兼顾结构强度与轻量化设计需求，连杆大小头的轴瓦安装位、连杆盖的定位结构、连杆螺栓的装配位都做了精准复刻，大头与曲轴曲柄销的配合面、小头与活塞销的配合面都设置了合理的装配公差，完整呈现活塞销连接活塞与连杆小头的装配关系。模型还配套还原了气缸套结构，直观呈现活塞在气缸内的往复运动空间，各部件的装配关系完全符合内燃机的实际工作逻辑。材质渲染阶段，针对不同部件匹配了对应材质属性：活塞本体采用铝合金材质参数，还原其轻量化金属质感，表面做了轻微的机加工纹理处理；活塞环采用铸铁镀铬材质，呈现出高硬度金属的亮面质感；连杆采用锻钢材质，还原其表面的氧化处理深色金属质感；气缸套采用合金铸铁材质，内壁做了珩磨纹理的细节表现，整体渲染效果真实还原各部件的材质差异。设计过程中充分考虑了组件的运动合理性，各运动部件之间不存在结构干涉，可直接用于发动机结构原理演示、装配教学演示等场景，完整的结构细节也可为小型内燃机的维修、改装参考提供直观的三维参照，模型各特征参数均参考22马力小型汽油发动机的实际尺寸设定，结构还原度高，各部件可单独拆分用于装配流程的展示讲解。
