96毫米直径汽车发动机活塞三维设计

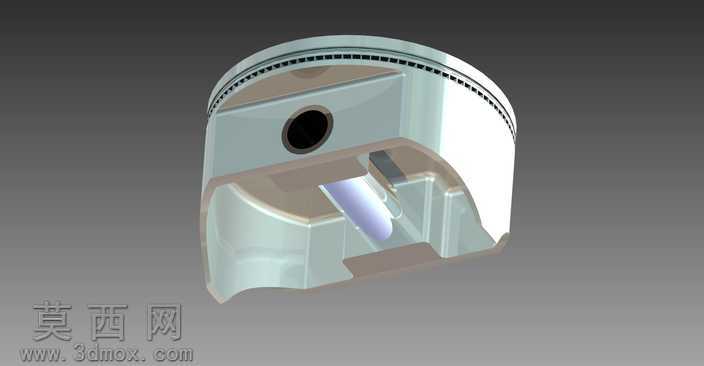

本作品为直径96毫米的内燃机活塞三维设计，建模过程依托Autodesk Inventor平台完成，整体采用参数化建模思路，严格遵循内燃机活塞的实际结构比例与工程设计规范。建模初期先绘制活塞的纵向截面草图，精准勾勒活塞顶部、头部、裙部的外轮廓曲线，通过回转特征生成活塞基础基体，后续逐步细化各功能结构：头部区域加工出多道环槽结构，对应气环与油环的安装位置，环槽的宽度、深度以及相邻环槽的间距均参考同规格量产活塞的工程参数设定，保证密封结构的合理性；活塞销座部分采用对称式凸台结构，精准开设活塞销安装孔，孔位与活塞轴线的垂直偏移量经过反复校核，匹配内燃机工作时的侧压力受力特性，同时在销座与裙部的衔接位置做了平滑过渡的加强筋结构，优化应力分布，避免工作过程中出现应力集中导致的部件损坏。裙部设计为变椭圆桶型面，贴合实际工作中活塞受热膨胀后的形变特性，减少冷态敲缸与热态拉缸的风险，裙部内侧的减重空腔结构在保证结构强度的前提下有效降低活塞整体质量，适配发动机高转速工况下的往复运动需求。材质渲染阶段，活塞主体采用铝合金材质表现，还原铸铝部件的哑光金属质感，环槽边缘做轻微的倒角高光处理，活塞销孔内部赋予深色金属材质，模拟精加工后的内孔表面效果，整体渲染采用柔和的侧光光源，清晰呈现活塞各部位的结构层次与曲面过渡，既保证模型的工程实用性，也具备良好的视觉展示效果。整个建模过程全程关联参数，可通过修改直径、环槽数量、销孔直径等核心参数快速衍生不同规格的活塞模型，适配不同排量的内燃机设计需求，结构细节完全覆盖活塞的核心功能区域，可用于教学演示、结构分析以及配套发动机的虚拟装配场景。
