挑战者300航空音频控制面板三维建模

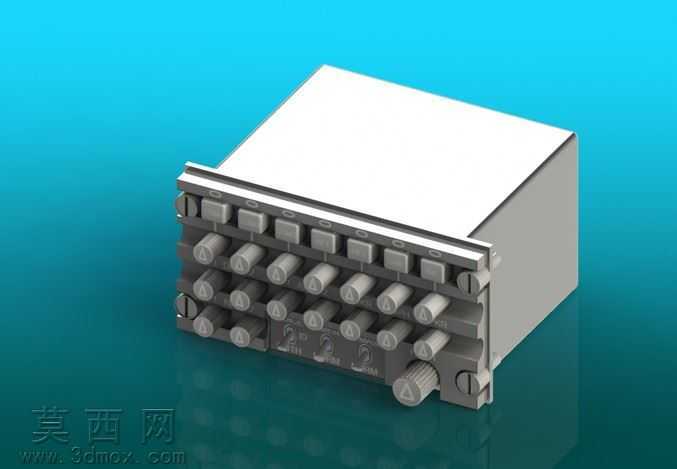

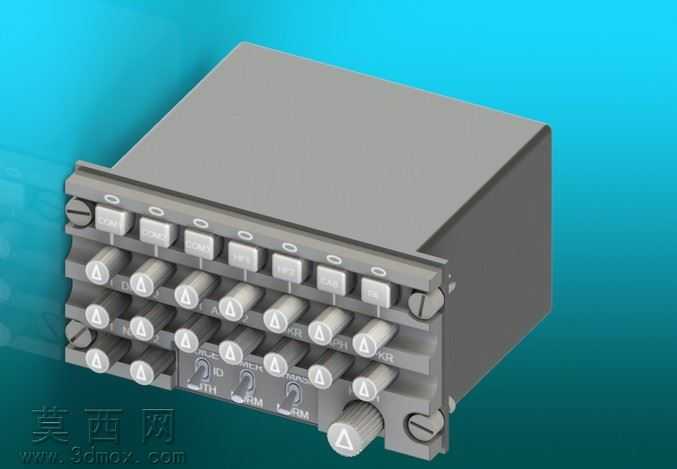

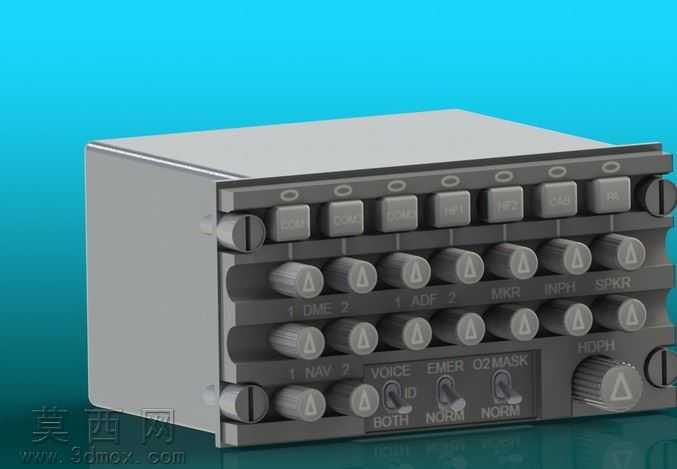

本模型为挑战者300机型配套的机载音频控制面板三维建模成果，建模过程依托SolidWorks平台完成全参数化设计，全程遵循航空机载设备的实际尺寸规范与装配逻辑，完整还原了实体部件的结构特征与外观细节。建模初期先梳理面板的层级结构，将整体拆分为金属外框主体、多排调节旋钮组、功能按键模块、侧边锁紧固定结构、底部接线端预留位几个独立子部件，每个子部件均采用草图绘制、特征拉伸、切除、阵列、倒角等基础建模命令完成，对旋钮表面的防滑滚花、按键的分层凸台、外框侧边的固定螺丝沉孔等细节，通过包覆、圆周阵列、异型孔向导等功能实现高精度还原，确保每个结构特征都与实物的加工逻辑匹配，不存在非参数化的碎面与无效特征。材质与渲染环节，针对不同部件的实际材质属性分别赋予对应材质：外框主体采用航空级铝合金的哑光金属材质，调整金属粗糙度、反射率参数还原机载设备的磨砂金属质感；调节旋钮采用黑色阻燃工程塑料材质，添加细微的颗粒质感模拟塑料件的表面触感；功能按键表面添加浅灰色哑光涂层材质，锁紧结构采用镀镍金属的亮面质感，通过场景布光调整主光源、补光源与环境光的角度与强度，突出面板的层级结构与材质差异，最终渲染出的效果图清晰呈现各部件的位置关系与外观细节。结构设计上严格遵循实物的排布逻辑，四排调节旋钮按功能分区整齐排列，每排旋钮对应独立的音频通道调节功能，侧边的锁紧旋钮用于面板在机载安装架上的固定，背部预留标准的航插接线空间，所有可活动部件如旋钮、按键均保留了合理的装配间隙，可直接用于后续的装配干涉检查、虚拟装配演示场景。整个建模过程从实物测绘到特征搭建均遵循工业建模规范，模型结构规整，特征树清晰可编辑，可直接用于航空电子设备的教学演示、机载部件的虚拟仿真、航电系统的布局验证等场景。
