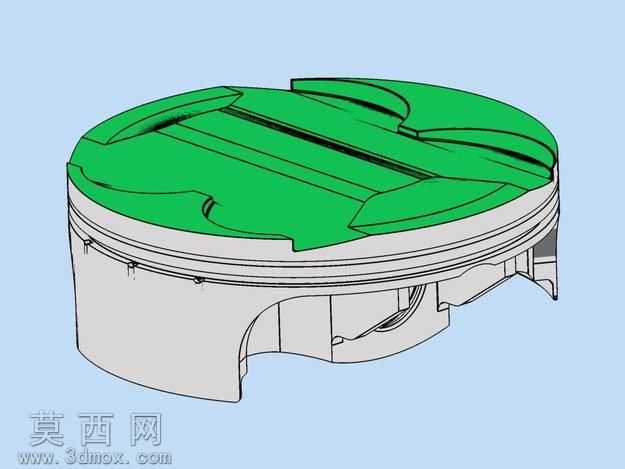

81毫米Moto3赛车发动机活塞结构设计

本作品为Moto3赛事项目开发的首版81毫米直径活塞三维建模成果，建模阶段围绕高转速小排量赛车发动机的工况需求展开，首先基于赛事动力输出指标确定活塞的基础尺寸参数，以81毫米缸径为基准匹配活塞裙部的型线设计，在三维建模过程中对活塞顶部的燃烧室凹坑、气门避让槽结构做了精准的曲面构建，顶部的异形轮廓完全匹配对应缸盖的燃烧室形状与气门升程轨迹，避免高转速工况下气门与活塞发生运动干涉。模型构建时对活塞的环槽结构做了细节还原，三道环槽的宽度、深度以及定位结构都按照赛车级活塞的加工标准进行参数化绘制，活塞销座的加强筋结构采用渐变式曲面过渡，在保证结构强度的同时尽可能降低活塞整体重量，适配高转速下的往复运动惯性控制需求。材质设定阶段，活塞顶部区域采用高硅铝合金的材质参数，还原真实赛车活塞顶部的硬质阳极氧化表面质感，裙部区域设定为石墨涂层的摩擦面材质，区分不同功能区域的表面处理差异，渲染时采用非真实感的线稿叠加平涂效果，清晰呈现活塞的外轮廓结构与内部加强筋的布局，让观看者可以直观识别活塞各部分的结构特征。设计过程中重点考量了活塞的热膨胀匹配特性，裙部的椭圆型线在建模时通过参数化曲线控制，保证热态工况下活塞与缸壁的配合间隙处于合理区间，活塞内部的减重腔结构也做了完整建模，在保证销座支撑强度的前提下去除非受力区域的多余材料，进一步降低活塞的往复质量，提升发动机的转速响应速度。整体模型完整还原了赛车活塞的所有核心结构特征，曲面过渡顺滑无破面，各部分结构的比例关系完全符合真实赛车活塞的设计逻辑，可用于动力系统结构展示、发动机原理教学以及相关零部件的设计参考。
