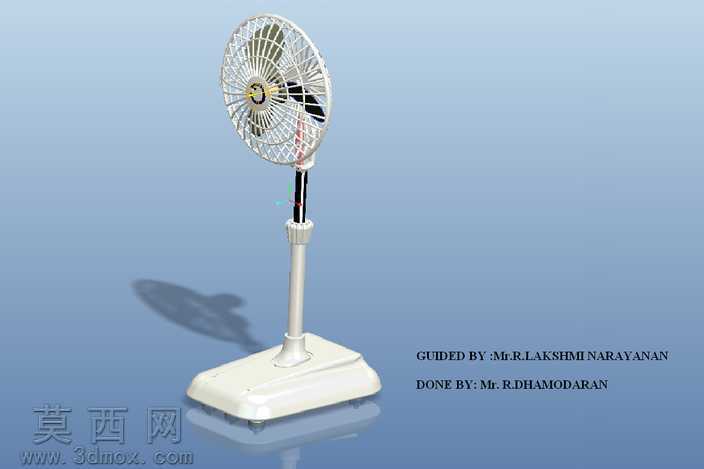

家用台式落地电风扇ProE三维设计作品

本作品为家用落地式电风扇的完整三维建模成果，依托ProE软件完成全参数化结构搭建，完整还原了台地两用风扇的全部组成部件与装配逻辑。建模过程遵循家电产品的实际生产尺寸规范，从底部的方形配重底座开始，逐一完成立柱升降调节结构、机头俯仰连接组件、扇叶、前后防护网罩、控制按键区域的独立零件建模，所有零件间的装配约束完全匹配实物的运动逻辑，可实现机头俯仰角度调整、立柱高度升降的运动仿真验证。材质渲染阶段针对不同部件做了精细化的材质区分，底座与立柱外壳采用哑光奶白色ABS塑料材质，还原家用家电常用的亲肤磨砂质感，网罩采用细金属丝搭配亮面镀铬包边材质，呈现金属防护网的通透质感与边缘的金属光泽，扇叶采用半透明硬质PP材质，模拟运行时的视觉通透感，控制区域的按键采用深色哑光塑料材质，与主体白色外壳形成清晰的视觉区分，底座底部的防滑脚垫采用软质橡胶材质，还原实物的防滑减震属性。结构设计上充分考虑落地风扇的实际使用需求，底座内置配重块的安装位预留，保障整机放置的稳定性，升降立柱采用卡扣式调节结构，可根据使用场景灵活调整送风高度，机头与立柱的连接部位设置阻尼转轴结构，可实现上下一定角度的俯仰调节，满足不同高度的送风需求，后网罩与机头采用旋扣式连接结构，方便日常拆卸清洁扇叶与网罩，前网罩通过卡扣与后网罩固定，无需额外工具即可完成拆装。设计过程中对各部件的壁厚做了统一规范，符合注塑成型的工艺要求，所有连接部位的卡扣、螺丝柱位置都做了加强筋处理，保障结构强度，同时避免了零件间的干涉问题，整体模型结构完整，细节还原度高，可用于家电产品的结构演示、装配教学以及改良设计参考。
