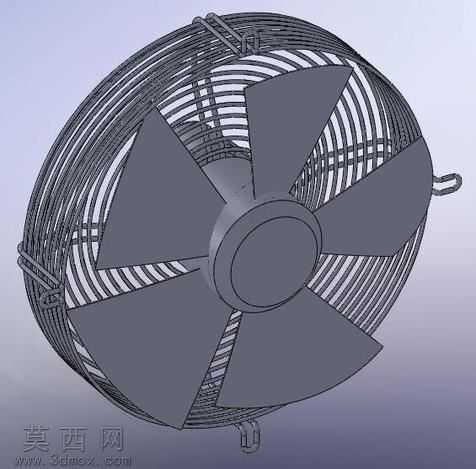

330毫米直径六叶防护网罩风扇三维设计

本作品为直径330毫米的网罩式风扇三维建模成果，建模过程依托三维参数化设计思路完成，首先以中心轮毂为基准原点，绘制扇叶的基准旋转轴，通过放样曲面构建六片等角度均分的扇叶结构，每片扇叶的曲面弧度经过反复调整，兼顾送风效率与转动时的气动平衡性，扇叶与中心轮毂采用一体化布尔合并，保证结构衔接处无多余缝隙，还原实际产品的装配精度。外围防护网罩采用螺旋环绕式金属丝结构建模，先绘制单根环形金属丝的扫描路径，通过圆周阵列生成多层同心环结构，再搭配径向分布的支撑筋条，通过交叉合并完成网罩的镂空结构，网罩边缘设置对称的安装挂耳与固定卡扣结构，还原真实风扇的安装固定结构，网罩整体与内部扇叶预留合理安全间隙，避免转动干涉。建模过程中对各部件的材质进行了区分设置，扇叶部分赋予哑光硬质塑料材质，调整漫反射参数模拟ABS塑料的细腻磨砂质感，网罩部分赋予金属材质，添加轻微的金属反光与细微的表面拉丝纹理，还原金属防护网的真实质感，中心轮毂部分采用与扇叶一致的塑料材质，表面添加细微的合模线细节提升真实感。渲染阶段采用柔和的环境光搭配主侧光源，突出扇叶的曲面弧度与网罩的镂空层次，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节，整体模型严格按照1:1比例建模，所有结构尺寸匹配330毫米直径的设计参数，各部件可拆分用于后续的装配模拟、运动仿真或者3D打印验证，完整还原了家用小型轴流风扇的整体结构与外观细节，建模过程中对易被忽略的网罩固定卡扣、扇叶根部过渡圆角等细节都做了精细化处理，保证模型的结构完整性与外观还原度。
