Beolab3造型桌面音响三维建模设计

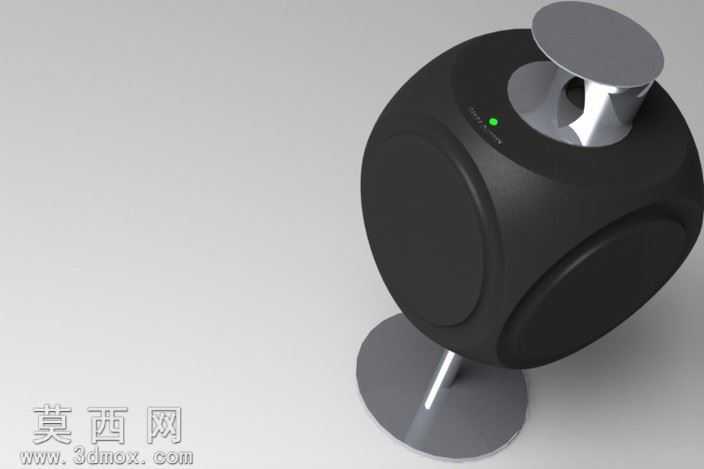

本作品为Beolab3桌面音响的三维建模设计成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先从产品的核心造型逻辑出发，提取该款音响标志性的球形主腔体轮廓作为基础特征，通过旋转凸台命令生成主体曲面基底，再对腔体表面的发声单元安装位做精准的切除与曲面过渡处理，保证发声单元外轮廓与球形腔体的衔接处无生硬折角，还原产品流畅的一体化视觉特质。针对音响顶部的金属高音导向结构，建模时采用放样与曲面缝合命令组合，还原其倾斜式的金属导声管造型，精准匹配导声管与主腔体的安装间隙，同时对顶部的圆形金属压盖做倒角细节处理，还原金属部件的精致边缘质感。底部支撑结构部分，分别建模了金属支撑杆与圆形配重底座，通过配合约束将支撑杆与主腔体底部的安装孔位做同轴心配合，保证底座平面与主腔体的重心垂直对齐，还原产品实际放置时的稳定支撑结构。材质与渲染阶段，针对不同部件做了区分化的材质参数调整：主腔体外壳采用哑光磨砂黑塑料材质，调整材质的粗糙度参数至0.7左右，模拟类肤磨砂材质的漫反射效果，避免高反光带来的廉价感；顶部导声结构、支撑杆与底座采用抛光金属材质，调整金属反射率至0.85，添加细微的拉丝纹理参数，还原金属部件的冷冽质感；发声单元正面的网罩部分采用编织网面材质，添加细微的凹凸纹理映射，模拟扬声器网罩的织物通透质感。渲染时采用三点布光方案，主光源从侧上方45度角打亮产品主体轮廓，辅光源补全暗部细节避免死黑，背光源勾勒金属部件的高光边缘，同时在主腔体侧面添加了工作状态的绿色指示灯发光效果，模拟产品通电运行时的真实状态。设计思路上，本次建模在还原经典音响外观的基础上，对内部的腔体壁厚、部件安装卡扣位置做了合理化的结构预留，既保证外观造型的高度还原，也让模型具备可落地的结构参考价值，整体模型曲面连续无破面，各部件可独立拆分，能够用于产品外观展示、3D打印验证或者相关数码产品的设计参考使用。
