三爪式轴承拉拔器三维结构设计

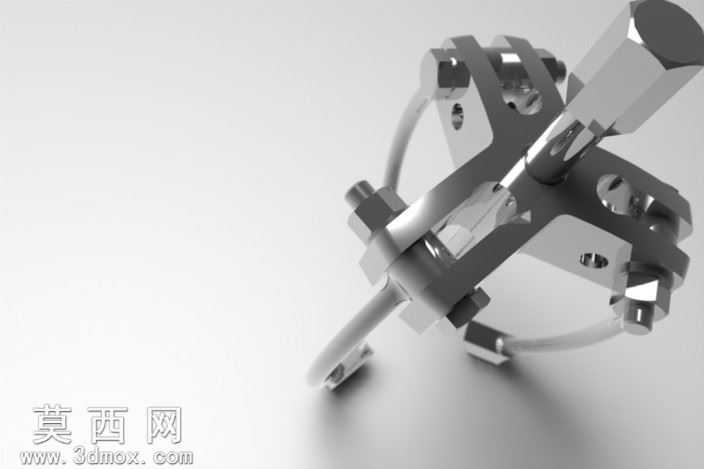

本模型为三爪式轴承拉拔器，采用SolidWorks进行全参数化三维建模，整体结构遵循机械维修工具的实用化设计逻辑，完整还原了实体产品的装配关系与运动特性。建模过程中首先搭建核心传动骨架，以中心顶压螺杆为装配基准，依次完成十字连接架、三个均匀分布的勾爪、锁紧螺母、顶部受力柄的零件建模，所有零件均添加完整的几何约束与装配配合，确保螺杆旋转进给、勾爪张合调节的运动逻辑与实物完全一致，可直接用于运动仿真验证结构合理性。材质与渲染层面，针对不同零件的实际用材匹配对应材质属性：中心螺杆、勾爪、连接架等受力结构件采用高碳铬轴承钢材质，渲染时添加金属磨砂质感，设置合理的反射粗糙度与环境贴图，还原热处理后金属件的哑光金属光泽；顶部受力握持柄采用45号钢镀铬处理，渲染时提升镜面反射强度，模拟镀铬层的光亮金属质感；整体渲染采用影棚柔光环境，添加柔和的接触阴影与环境闭塞效果，突出零件的棱角结构与装配层次，清晰展现各部件的衔接关系。结构设计上，三个勾爪采用120°均匀圆周分布，通过铰接结构与十字连接架相连，可适配一定尺寸范围内的轴承外圈勾持，勾爪末端做内勾倒角处理，避免拆卸时滑脱；中心螺杆采用梯形传动螺纹，具备自锁特性，顶压过程中受力稳定不会回退，螺杆顶端设计为外六角受力结构，可配合扳手施加更大扭矩，满足过盈配合轴承的拆卸受力需求；十字连接架上设置有腰型调节槽，可根据待拆卸轴承的直径调整勾爪的伸出长度，适配不同规格的轴承拆卸作业，整体结构无冗余设计，所有受力部位均做圆角过渡处理，避免应力集中，符合五金工具的强度设计要求。设计思路围绕轴承拆卸的实际作业场景展开，重点解决过盈配合轴承拆卸时的受力均匀问题，三爪同步受力的结构可避免拆卸过程中轴承偏斜损伤安装轴，中心顶压的施力方式让作用力沿轴承轴线方向传递，不会对周边零部件造成额外损伤，模型完整保留了所有零件的建模参数，可直接用于工程图导出、3D打印样件验证或者二次优化设计。
